GBS-11-PCEII 喷涂工艺控制盒，是根据开放、柔性及可调节的结构设计理念进行设计，就近安装于机器人垂直壁或机器人底座上，完成对喷涂扇形空气，雾化空气，油漆流量，喷枪开关的远程***控制。

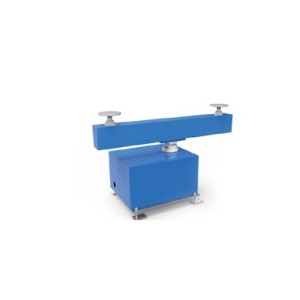

GBS-11-TTI通用型一字转台，优化的机械结构，强化的底座设计，确保转台运行流畅，�？榛峁�，多角度连续旋转喷涂，至多可匹配4个治具盘，产能大，喷涂品质高。
GBS-11-TTO 中置转台，优异的内核与结构设计，打破同质化，转台至多可匹配6个治具盘，实现多角度连续旋转喷涂，可喷涂面积大，空间运用灵活，占地面积小。
· 模块化设计:PCEI 喷涂工艺控制盒将喷涂扇形空气，雾化空气，油漆流量的高精度电气比例阀及喷枪开关电磁阀集成于一体，并预留3个电磁阀未来的扩充弹性，结构紧凑，布局合理。
· 响应快速:响应速度提高了50%，满足喷涂不同部位快速变换”刷子”的工艺要求。
· 高***度及高重复性:对各项喷涂工艺参数进行***控制，且系统重复精度高，确保喷涂各项参数的稳定输出，以及喷涂质量的稳定性。
· 多品牌机器人的适配性:可与ABBFANUC，YASKAWA，KAWASAKI，Staubli等世界**品牌机器人通讯，可以与系统中央控制柜、机器人控制器、定制化专用喷涂控制软件以及PLC等进行深度集成。
·人性化操作界面易学易懂，具有故障报警及维护保养提醒功能。
· 网络化远程监控，安全互锁《风扇、门、消防、静电、链条)。
· 任意位置(左/右侧装、吊装、置顶)均可安装，充分利用机器人工作领域。
· 采用凸轮分割器驱动，定位**，运行平稳，高负载，维护保养、拆卸机器方便。
· 可配合其它自动化设备实现工件的上下料自动化。
· 机器人中置原点与转台原点高度契合，集成度高，故障率低。
· 人性化操作界面易学易懂，具有故障报警及维护保养提醒功能。
· 网络化远程监控，安全互锁(风扇、门、消防、静电、链条)。
· 高精度，定位**，运行平稳，高负载，维护保养、拆卸机器方便。
· 上下件的位置相同，与传统输送链相较节约工作空间，方便人工上下件。
技术参数 GBS-11-PCEII
模拟量信号:0-10V
开关信号:24VDC
输入气压:0-7bar
输出气压:0-7bar
电源:24VDC士10%0.8A
材质:电解抛光的304不锈钢
防爆:正压防爆设计
外形尺寸:320mmx250mmx174mm
整机重量:35 kg
编码:120112 000002
技术参数 GBS-11-TTI
公转直径:1.2/1.5/1.8/2.0m
公转速度:0-10r/min
公转运行方式:0-180°间交替旋转
自转速度:0-150r/min
自转运行方式:0-360°任意
***大自转盘负载:30 kg
电源:公转:380V 三相 50-60 Hz
自转:220V 单相 50-60 Hz
防爆方式:公转:防爆电机
自转:电机充气正压隔爆结构
底座尺寸:770mm * 720 mm
整机重量:200 kg (按1.8 m 计算)
编码:120103 200014(1.2 m)
120103 200024 (1.5 m)120103 200021 (1.8 m)
120103 200016 (2.0 m)
技术参数 GBS-11-TTO
公转直径:1.8/2.0/2.2/2.5 m
公转速度:0-15r/min
公转运行方式:0-180°间交替旋转
自转速度:0-150r/min
自转运行方式:0-360°任意
***大自转盘负载:30kg
电源:公转:220V 单相 50-60Hz
自转:220V 单相 50-60Hz
防爆方式:公转:电机充气正压隔爆结构
自转:电机充气正压隔爆
结构底座尺寸: 1000mm*750mm
整机重量:850 kg (按2.2 m 计算)
编码:120103 100007(1.8 m)
120103 100008(2.0 m)
120103 100009 (2.2 m)
120103 100010 (2.5 m)
