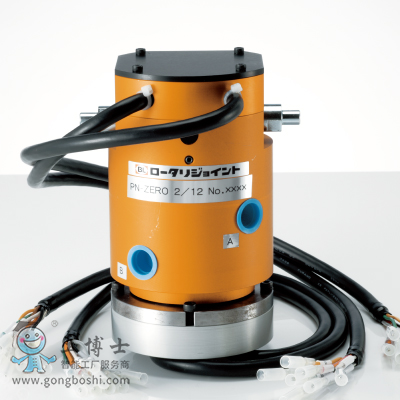

BL(必爱路)快换器 回转桌面用转换器 PN-ZER0 2/12
ROTARY JOINT PN-ZERO系列
是面向定位器及旋转台开发的旋转连接器。在其轻巧、简捷的机身中，配备了通用的电气信号触点和气压端口。实现360度无缝旋转，不再受于转动角度的限制，从而消除了电气配线、气压配管相缠绕的困扰。请根据所需的电气信号触点数、种类选择型号。
特 点
配备通用的电气信号触电和气压端口
轻巧、简捷的本体
360度无缝旋转（额定50rpm)
模拟信号触点6个~36个以外，还支持免配线系统（Device Net、UNI-WIRE、CC-Link）
CC-Link（PN-ZERO 2/C-4）
导入的优点
旋转方向、角度的限制消失，不回到基准点就能达到生产的效率化。
断线、管道破损等故障消失，可以减少生产停止的问题、维护所需的成本、时间的节省。
主要用途
定位器等旋转轴部
纵向旋转式、横向旋转式的复数夹具轴部
其它正逆旋转物的
主要规格
| 规格/型号 |
PN-ZERO 2/6 |
PN-ZER0 2/12 |
PN-ZER0 2/24 |
PN-ZER0 2/36 |
| 旋转角度 |
360度无缝旋转（ 正逆旋转两用 ） |
| 外形尺寸 |
φ89mmxH132mm |
φ89mmxH152mm |
φ89mmxH172mm |
| 产品重量 |
2.6kg |
2.8kg |
2.9kg |
3.0kg |
| 旋转力矩（运转中） |
約500Ncm |
| 旋转速度 |
（max.) |
100rpm |
| （定格） |
50rpm |
| 接续通用性 |
电气信号 |
接点数 |
6个 |
12个 |
24个 |
36个 |
接点容量
(max.) |
2A连续( AC100V/DC100V ) |
| 固定侧接头 |
屏蔽电缆/插入型端子PC-2005M ( NICHIFU ） |
| 旋转侧接头 |
屏蔽电缆/插入型端子PC-2005M ( NICHIFU ） |
| 气压 |
端口数 |
2个 |
| 管道直径 |
φ14.4mm |
| 使用压力范围 |
0～0.98MPa(0～10kgf/cm2) |
| 固定侧安装 |
连接螺丝(Rc3/8) |
| 旋转侧安装 |
连接螺丝(Rc3/8) |
