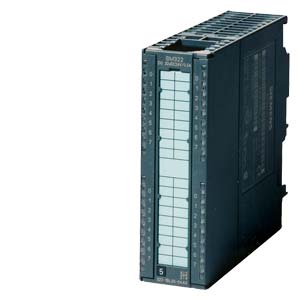

SIMATIC S7-300，数字输出 SM 322，电位隔离， 16数字输出，24V DC，0.5 A，1x 20 极， 总电流 4A/组 （8A/模块） |
| 电源电压 |
| 负载电压 L+ |
| ● 额定值 (DC) |
24 V |
| ● 允许范围，下限 (DC) |
20.4 V |
| ● 允许范围，上限 (DC) |
28.8 V |
| 输入电流 |
| 来自负载电压 L+（空载），***大值 |
80 mA |
| 来自背板总线 DC 5 V，***大值 |
80 mA |
| 功率损失 |
| 功率损失，典型值 |
4.9 W |
| 数字输出 |
| 数字输出端数量 |
16 |
| 短路保护 |
是; 电子 |
| ● 响应阈，典型值 |
1 A |
| 感应式关闭电压的限制 |
L+ (-53 V) |
| 控制数字输入 |
是 |
| 输出端的通断能力 |
| ● 照明负载时的***大值 |
5 W |
| 负载电阻范围 |
| ● 下限 |
48 |
| ● 上限 |
4 k |
| 输出电压 |
| ● 对于信号 “1”，***小值 |
L+ (-0.8 V) |
| 输出电流 |
| ● 对于信号“1”的额定值 |
0.5 A |
| ● 针对信号“1”的允许范围 0 至 40 ℃，***小值 |
5 mA |
| ● 针对信号“1”的允许范围 0 至 40 ℃，***大值 |
0.6 A |
| ● 针对信号“1”的允许范围 40 至 60 ℃，***小值 |
5 mA |
| ● 针对信号“1”的允许范围 40 至 60 ℃，***大值 |
0.6 A |
| ● 针对信号“1”的***小负载电流 |
5 mA |
| ● 针对信号“0”的剩余电流，***大值 |
0.5 mA |
| 电阻负载时的输出延迟 |
| ● 从 “0” 到“1”，***大值 |
100 µs |
| ● 从 ”1” 到“0”，***大值 |
500 µs |
| 两个输出端并联 |
| ● 用于增加功率 |
否 |
| ● 用于冗余控制负载 |
是 |
| 开关频率 |
| ● 电阻负载时的***大值 |
100 Hz |
| ● 电感负载时的***大值 |
0.5 Hz |
| ● 电感负载时（依照 IEC 60947-5-1，DC13），***大值 |
0.5 Hz |
| ● 照明负载时的***大值 |
10 Hz |
| 输出端的总电流（每组） |
| 水平安装位置 |
| — ***高可达 40 ℃，***大值 |
4 A |
| — ***高可达 60 ℃，***大值 |
3 A |
| 垂直安装位置 |
| — ***高可达 40 ℃，***大值 |
2 A |
| 导线长度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
600 m |
| 报警/诊断/状态信息 |
| 报警 |
否 |
| 诊断功能 |
否 |
| 报警 |
| ● 诊断报警 |
否 |
| 诊断 |
| ● 断线 |
否 |
| ● 短路 |
否 |
| ● 保险丝熔断 |
否 |
| ● 负载电压缺失 |
否 |
| 诊断显示 LED |
| ● 额定负载电压 PWR（绿色） |
否 |
| ● 保险 OK FSG（绿色） |
否 |
| ● 数字输出状态显示（绿色） |
是 |
| 电位隔离 |
| 数字输出电位隔离 |
| ● 在通道之间 |
是 |
| ● 在通道之间，分组点数 |
8 |
| ● 在通道和背板总线之间 |
是; 光电耦合器 |
| 绝缘 |
| 绝缘测试，使用 |
DC 500 V |
| 连接技术 |
| 需要的前置插头 |
20 针 |
| 尺寸 |
| 宽度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
120 mm |
| 重量 |
| 重量，约 |
190 g |
