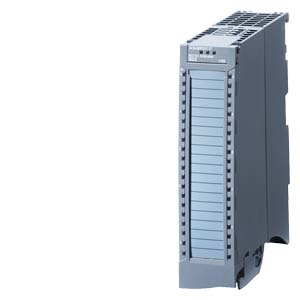

西门子PLC S7-1500系列 数字量输入模块 6ES7521-1BH00-0AB0
 |
SIMATIC S7-1500， 数字量输入模块 DI 16xDC 24V HF， 16 通道，分成组，每组 16； 其中 2 个输入，作为计数器 可用； 输入延时 0.05..20ms； 输入端类型 3（IEC 61131）； 诊断；硬件中断： 前连接器（螺钉型接线端子 或直插式）单独订货 |
| 一般信息 |
| 产品类型标志 |
DI 16x24VDC 高频 |
| 硬件功能状态 |
FS04 以上版本 |
| 固件版本 |
V2.2.0 |
| ● 可更新固件 |
是的 |
| 产品功能 |
| ● I&M 数据 |
是的; I&M0 至 I&M3 |
| ● 时钟同步模式 |
是的 |
| ● 按优先级启动 |
是的 |
| 附带程序包的 |
| ● STEP 7 TIA 端口，可组态 / 已集成，自版本 |
V13 SP1 / - |
| ● STEP 7 可组态/ 已集成，自版本 |
V5.5 SP3 / - |
| ● PROFIBUS 版本 GSD 版 / GSD 修订版以上 |
V1.0 / V5.1 |
| ● PROFINET 版本 GSD 版 / GSD 修订版以上 |
v2.3 / - |
| 运行模式 |
| ● 的 |
是的 |
| ● 计数器 |
是的 |
| ● 过采样 |
不 |
| ● 微星 |
是的 |
| 电源电压 |
| 额定值 (DC) |
24 伏 |
| 允许范围，下限 (DC) |
19.2 伏 |
| 允许范围，上限 (DC) |
28.8 伏 |
| 反极性保护 |
是的 |
| 输入电流 |
| 耗用电流，***大值 |
20 mA; 24 V DC 供电时 |
| 功率 |
| 来自背板总线的功率输出 |
1.1 瓦 |
| 功率损失 |
| 功率损失，典型值 |
2.6 瓦。 |
| 数字输入 |
| 数字输入端数量 |
16 |
| 可编程的数字输入端 |
是的 |
| 源型输入/漏性输入 |
P 读取 |
| 输入特性符合 IEC 61131，类型 3 |
是的 |
| 数字输入端功能，可设置参数 |
| ● Tor 启动/停止 |
是的 |
| ● 未指定的数字输入端 |
是的 |
| ● 计数器 |
|
| — 数量，***大值 |
2 |
| — 计数频率，***大值 |
6kHz |
| — 计数宽度 |
32 位 |
| — 计数方向，正向/反向 |
正向 |
| 输入电压 |
| ● 额定值 (DC) |
24 伏 |
| ● 对于信号“0” |
-30 至 +5 V |
| ● 对于信号“1” |
+11 至 +30V |
| 输入电流 |
| ● 对于信号“1”，典型值 |
2.5毫安 |
| 输入延迟（输入电压为额定值时） |
| 对于标准输入端 |
| — 可参数化 |
是的; 0.05 / 0.1 / 0.4 / 1.6 / 3.2 / 12.8 / 20 ms |
| — 从“0”到“1”时，***小值 |
0.05 毫秒 |
| — 从“0”到“1”时，***大值 |
20 毫秒 |
| — 从“1”到“0”时，***小值 |
0.05 毫秒 |
| — 从“1”到“0”时，***大值 |
20 毫秒 |
| 对于报警输入端 |
| — 可参数化 |
是的 |
| 用于技术功能 |
| — 可参数化 |
是的 |
| 导线长度 |
| ● 屏蔽，***大值 |
1 000 米 |
| ● 未屏蔽，***大值 |
600米 |
| 传感器 |
| 可连接传感器 |
| ● 双线传感器 |
是的 |
| — 允许的闭路电流（双线传感器） ***大值 |
1.5毫安 |
| 等时模式 |
| 滤波时间和处理时间 (TWE) ***小值 |
80 µs; 滤波时间为 50 μs 时 |
| 总线循环时间 (TDP) ***小值 |
250 微秒 |
| 报警/诊断/状态信息 |
| 诊断功能 |
是的 |
| 报警 |
| ● 诊断报警 |
是的 |
| ● 过程报警 |
是的 |
| 诊断 |
| ● 电源电压监控 |
是的 |
| ● 断线 |
是的; I < 350 µA |
| ● 短路 |
不 |
| 诊断显示 LED |
| ● 运行指示灯 |
是的; 绿色 LED |
| ● 错误指示灯 |
是的; 红色 LED |
| ● 电源电压监控 (PWR-LED) |
是的; 绿色 LED |
| ● 通道状态显示 |
是的; 绿色 LED |
| ● 用于通道诊断 |
是的; 红色 LED |
| ● 用于模块诊断 |
是的; 红色 LED |
| 电位隔离 |
| 通道的电势分离 |
| ● 在通道之间 |
不 |
| ● 在通道之间，分组点数 |
16 |
| ● 在通道和背板总线之间 |
是的 |
| ● 在通道和电子元件电源电压之间 |
不 |
| 绝缘 |
| 绝缘测试，使用 |
707 V DC（测试类型） |
| 标准、许可、证书 |
| 适用于安全功能 |
不 |
| 环境要求 |
| 运行中的环境温度 |
| ● 水平安装，***小值 |
-30 °C; FS05 以上版本 |
| ● 水平安装，***大值 |
60℃ |
| ● 垂直安装，***小值 |
-30 °C; FS05 以上版本 |
| ● 垂直安装，***大值 |
40°C |
| 参考海平面的运行高度 |
| ● ***大海拔安装高度 |
5 000 m; 安装高度 > 2000 m 时受限，参见手册 |
| 尺寸 |
| 宽度 |
35 毫米 |
| 高度 |
147 毫米 |
| 深度 |
129 毫米 |
| 重量 |
| 重量，约 |
240 克 |
