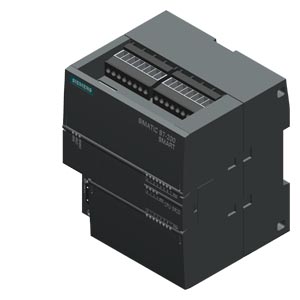

西门子PLC 6ES7288-1ST40-0AA1 S7-200SMART CPU
全新 S7-200 SMART CPU 模块，可全方位满足不同行业、不同客户、不同设备的各种需求。

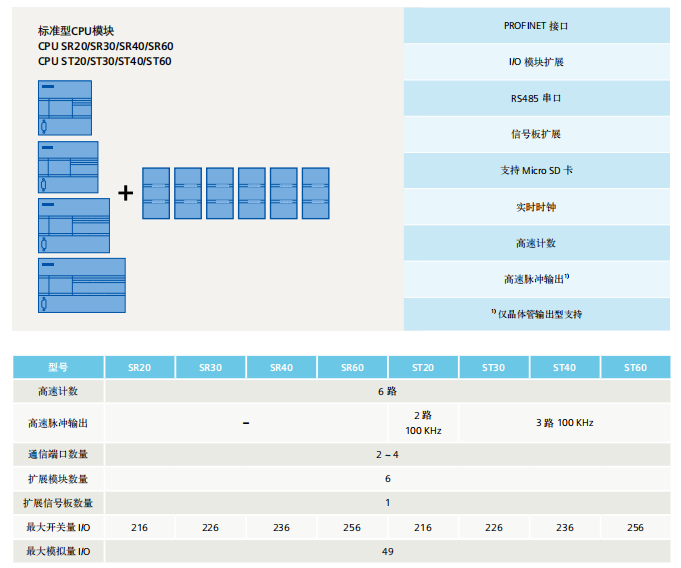

SR/ST 标准型 CPU 可扩展 6 个扩展模块和 1 个信号板，适用于 I/O 点数较多，逻辑控制较为复
杂的应用。
S7-200 SMART SR/ST CPU 模块本体集成 1 个 PROFINET 接口和 1 个 RS485
接口，通过扩展 CM01 信号板或者 EM DP01 模块，其通信端口数量***多可
增至 4 个，可满足小型自动化设备与触摸屏、变频器、伺服驱动器及第三方
设备通信的需求。
6ES7288-1ST40-0AA1：SIMATIC S7-200 SMART，CPU ST40， 上，DC/DC/DC， 机载 I/O： 24 个 24V DC 数字输入；16DO 24V DC； 电源：DC 20.4 - 28.8V DC， 程序存储器/数据存储器 40 KB 网络服务器支持
| 数字输入 |
| 数字输入端数量 |
24; 集成 |
| ● 可用来实现技术功能的输入端 |
6; HSC（高速运算） |
| 源型输入/漏性输入 |
是 |
| 可同时控制的输入端数量 |
| 所有安装位置 |
| — ***高可达 40 ℃，***大值 |
24 |
| 输入电压 |
| ● 输入电压类型 |
DC |
| ● 额定值 (DC) |
24 V |
| ● 对于信号“0” |
I0.0 到 I0.3 < 1 V DC；I0.4 到 I2.7 < 5 V DC |
| ● 对于信号“1” |
I0.0 到 I0.3 > 4V；I0.4 到 I2.7 > 15V |
| 输入电流 |
| ● 对于信号“0”，***大值（允许的闭路电流） |
1 mA |
| ● 对于信号“1”，典型值 |
4 mA |
| 输入延迟（输入电压为额定值时） |
| 对于标准输入端 |
| — 可参数化 |
是; 0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 个组别中选择 |
| — 从“0”到“1”时，***小值 |
0.2 ms |
| — 从“0”到“1”时，***大值 |
12.8 ms |
| 对于报警输入端 |
| — 可参数化 |
是 |
| 用于技术功能 |
| — 可参数化 |
是; 6 个单相：4 个 HSC，200 kHz；2 个 HSC，30 kHz 4 A/B 相：2 个 HSC，100 kHz；2 个 HSC，20 kHz |
| 导线长度 |
| ● 屏蔽，***大值 |
500 m; 50 m 用于技术功能 |
| ● 未屏蔽，***大值 |
300 m; 用于技术功能：否 |
| 数字输出 |
| 数字输出端数量 |
16; 晶体管 |
| ● 其中的快速输出端 |
3; 100 KHz 脉冲序列输出 |
| 输出端的通断能力 |
| ● 电阻负载时的***大值 |
0.5 A |
| ● 照明负载时的***大值 |
5 W |
| 输出电压 |
| ● 对于信号 “1”，***小值 |
DC 20 V |
| 输出电流 |
| ● 对于信号“1”的额定值 |
0.5 A |
| ● 针对信号“0”的剩余电流，***大值 |
10 µA |
| 电阻负载时的输出延迟 |
| ● 从 “0” 到“1”，***大值 |
3 µs; 标准输出，***大 3 µs；脉冲输出，***大 (Q a.0 ~ Q a.3) 1 µs |
| ● 从 ”1” 到“0”，***大值 |
200 µs; 标准输出，***大 200 µs；脉冲输出，***大 (Q a.0 ~ Q a.3) 50 µs |
| 开关频率 |
| ● 电阻负载的脉冲输出端，***大值 |
100 kHz |
| 继电器输出端 |
| ● 继电器输出端数量 |
0 |
| 导线长度 |
| ● 屏蔽，***大值 |
500 m |
| ● 未屏蔽，***大值 |
150 m |
| 接口 |
| 工业以太网接口数量 |
1 |
| RS 485 接口数量 |
1 |
| 1. 接口 |
| 接口类型 |
PROFINET |
| 电位隔离 |
是; 隔离的变压器，1500V AC |
| 传输速率的自动计算 |
是; 10/100 Mbit/s |
| 自动协商 |
是 |
| 自动交叉 |
是 |
| 物理接口 |
| ● RJ 45（以太网） |
是 |
| 协议 |
| ● PROFINET IO 控制器 |
是; 自 V2.4 |
| ● PROFINET IO 设备 |
是; 智能设备（V2.5 及以上） |
：：
