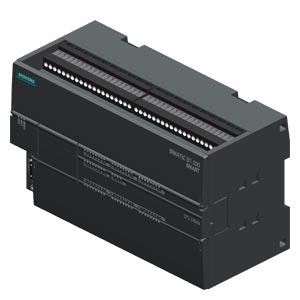

SIMATIC S7-200 SMART CPU CR60s， 紧凑型 CPU，AC/DC/继电器， 机载 I/O： 36 个数字输入端 24V DC；24 个数字输出端，继电器 2A； 电源：AC， 47 - 63Hz 时，85 - 264V AC， 程序存储器/数据存储器 20 KB |
| 一般信息 |
| 产品类型标志 |
CPU CR60s AC/DC/继电器 |
| 附带程序包的 |
| ● 工程系统 |
STEP 7 Micro/WIN SMART |
| 安装方式/安装 |
| 导轨安装 |
是; 标准导轨 |
| 电源电压 |
| 额定值 (AC) |
230 V; AC 230 V (L1, N) |
| ● AC 120 V |
是; AC 85 ... 132 V |
| ● AC 230 V |
是; AC 170 ... 264 V |
| 允许范围，下限 (AC) |
85 V |
| 允许范围，上限 (AC) |
264 V |
| 反极性保护 |
否 |
| 电源频率 |
| ● 允许范围，下限 |
47 Hz |
| ● 允许范围，上限 |
63 Hz |
| 负载电压 L+ |
| ● 额定值 (DC) |
24 V |
| ● 允许范围，下限 (DC) |
5 V |
| ● 允许范围，上限 (DC) |
250 V |
| 输入电流 |
| 耗用电流（额定值） |
100 mA; 220 V AC 时 |
| 耗用电流，***大值 |
150 mA; 220 V AC 时 |
| 接通电流，***大值 |
16.3 A; 264 V 时 |
| 功率损失 |
| 功率损失，***大值 |
10 W; ***大值 |
| 存储器 |
| 存储器类型 |
DDR |
| 闪存 |
是 |
| RAM |
是 |
| 微型存储卡 |
否 |
| CPU-处理时间 |
| 对于位运算，典型值 |
150 ns; / 说明 |
| 对于字运算，典型值 |
1.2 µs; / 说明 |
| 对于浮点运算，典型值 |
3.6 µs; / 说明 |
| 硬件扩展 |
| 集成电源 |
否 |
| 时间 |
| 时钟 |
| ● 类型 |
软件时钟 |
| ● 硬件时钟（实时时钟） |
否 |
| 数字输入 |
| 数字输入端数量 |
36; 集成 |
| ● 可用来实现技术功能的输入端 |
4; HSC：4 @ 100 kHz 单相，2 @ 50 kHz A/B 相 |
| 源型输入/漏性输入 |
是 |
| 输入电压 |
| ● 输入电压类型 |
DC |
| ● 额定值 (DC) |
24 V |
| ● 对于信号“0” |
< 5 V DC |
| ● 对于信号“1” |
+15 至 +30 V |
| 输入电流 |
| ● 对于信号“0”，***大值（允许的闭路电流） |
1 mA |
| ● 对于信号“1”，典型值 |
4 mA |
| 输入延迟（输入电压为额定值时） |
| 对于标准输入端 |
| — 可参数化 |
是; 0.2 µs、0.4 µs、0.8 µs、1.6 µs、3.2 µs、6.4 µs 和 12.8 µs，在 4 组中均可选择 |
| — 从“0”到“1”时，***小值 |
0.2 ms |
| — 从“0”到“1”时，***大值 |
12.8 ms |
| 对于报警输入端 |
| — 可参数化 |
是 |
| 导线长度 |
| ● 屏蔽，***大值 |
500 m; 50 m 屏蔽，HSC 输入端 |
| ● 未屏蔽，***大值 |
300 m |
| 数字输出 |
| 数字输出端数量 |
24; 继电器 |
| 输出端的通断能力 |
| ● 电阻负载时的***大值 |
2 A |
| ● 照明负载时的***大值 |
30 W; DC 时 30 W，AC 时 200 W |
| 电阻负载时的输出延迟 |
| ● 从 “0” 到“1”，***大值 |
10 ms; ***大值 |
| ● 从 ”1” 到“0”，***大值 |
10 ms; ***大值 |
| 开关频率 |
| ● 电阻负载的脉冲输出端，***大值 |
1 Hz |
| 继电器输出端 |
| ● 继电器输出端数量 |
24 |
| ● ***大操作循环数 |
100 000; 在负载额定电压为 100000 时，机械电流为 1 千万 |
| 导线长度 |
| ● 屏蔽，***大值 |
500 m |
| ● 未屏蔽，***大值 |
150 m |
| 接口 |
| 工业以太网接口数量 |
0 |
| RS 485 接口数量 |
1 |
| 光学接口 |
否 |
| 1. 接口 |
| 接口类型 |
RS 485（***大 187.5 Mbps） |
| 电位隔离 |
是; 500 V AC 或 707 V DC |
| 物理接口 |
| ● RS 485 |
是 |
| ● 接口规格 |
9 针 Sub-D 接口 |
| 协议 |
| PROFINET IO 支持的协议 |
否 |
| PROFIBUS |
否 |
| 协议（以太网） |
| ● TCP/IP |
否 |
| EMV |
| 抗静态放电干扰的能力 |
| ● 抗静态放电干扰的能力符合 IEC 61000-4-2 |
是 |
| — 空气放电时的试验电压 |
8 kV |
| — 接触放电时的试验电压 |
4 kV |
| 针对高频电磁场的抗干扰能力 |
| ● 针对高频射线的抗干扰性，符合 IEC 61000-4-3 |
是; 10 V/m，80 至 1000 MHz（符合 IEC 61000-4-3）；10 V/m，900 MHz，1.89 GHz,50 % ED（符合 IEC 61000-4-3） |
| — 高频辐射的频率范围 |
80 MHz ~ 1 GHz 时 10 V/m，1.4 GHz ~ 2 GHz 时 3 V/m，87 MHz ~ 108 MHz、174 MHz ~ 230 MHz、470 MHz ~ 790 MHz、1.4 GHz ~ 2 GHz 时 3 V/m，2 GHz ~ 2.7 GHz 时 1 V/m |
| 与导线相关的抗干扰能力 |
| ● 电源导线的抗干扰能力符合 IEC 61000-4-4 |
是; 2 kV 符合 IEC 61000-4-4，脉冲 |
| ● 信号导线的抗干扰能力，符合 IEC 61000-4-4 |
是; ±2 kV 符合 IEC 61000-4-4，脉冲 |
| 针对冲击电压的抗干扰能力（浪涌） |
| ● 电源导线的抗干扰能力符合 IEC 61000-4-5 |
是; ±1 kV（符合 IEC 61000-4-5；1995；对称浪涌），±2 kV（符合 IEC 61000-4-5；1995；非对称浪涌），不需要外部保护电路 |
| ● 非对称耦合 |
|
| — 电源导线上的试验电压 |
2 kV |
| — 信号导线（大于 30 米）上的试验电压 |
2 kV |
| 针对通过高频场引起的导线干扰量的抗干扰能力 |
| ● 针对高频馈电的抗干扰性，符合 IEC 61000-4-6 |
是; 10 V，150 kHz 到 80 MHz（根据 IEC 61000-4-6） |
| 依据 EN 55 011 标准抑制无线电干扰辐射 |
| ● 极限值等级 A 适用于工业领域中的应用 |
是; EN 61000-6-4，发射干扰：在工业领域中使用。 |
| 电缆传导的干扰辐射和电缆传导的干扰 |
| ● 通过电源电缆/交流电电缆的干扰发射 |
EN 61000-6-4，发射干扰：在工业领域中使用。 |
| 防护等级和防护类别 |
| 防护等级 IP |
IP20 |
| 标准、许可、证书 |
| CE 标记 |
是 |
| 环境要求 |
| 露天情况下 |
| ● ***大落差 |
0.5 m; 五个，在发货包装内 |
| 运行中的环境温度 |
| ● ***小值 |
0 °C |
| ● ***大值 |
55 °C |
| ● 水平安装，***小值 |
0 °C |
| ● 水平安装，***大值 |
55 °C |
| ● 垂直安装，***小值 |
0 °C |
| ● 垂直安装，***大值 |
45 °C |
| 运输/储存时的环境温度 |
| ● ***小值 |
-40 °C |
| ● ***大值 |
70 °C |
| 气压符合 IEC 60068-2-13 标准要求 |
| ● 存放/运输，***小值 |
660 hPa |
| ● 存放/运输，***大值 |
1 080 hPa |
| 参考海平面的运行高度 |
| ● 安装高度，***小值 |
-1 000 m |
| ● 安装高度，***大值 |
2 000 m |
| 相对空气湿度 |
| ● 25 °C 时无冷凝运行，***大值 |
95 % |
| 项目组态 / 标题 |
| 项目组态 / 编程 / 标题 |
| 编程语言 |
| — KOP |
是 |
| — FUP |
是 |
| — AWL |
是 |
| 尺寸 |
| 宽度 |
175 mm |
| 高度 |
100 mm |
| 深度 |
81 mm |
| 重量 |
| 重量，约 |
605 g; 约 |
