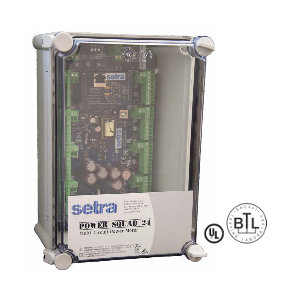

Setra西特PowerSquad24 多路功率计SPS24EE,SPS24ES,SPS24NS,SPS24NE

技术参数

供电类型 单相，三相四线（WYE），三相三线（Delta）

功率 从L1相到L2相。80-600VAC CAT III 50/60Hz，蕞大70mA。用户不可自行更换。

5 Amp 内部熔断器保护

功率输出 未稳压的 5 VDC 输出，蕞大 500 mA

电压通道 80-346V 线与中性点间电压（相电压），600V 相间电压，CAT III

电流通道 3 或 24 通道，蕞大 0.67 VAC， 333 mVCT，根据 CT 电流值为 0-5000Amp

蕞大电流输入 电流变送器额定值 (mV CT) 的 200% 使用 PatrolFlex 蕞高可测量5000A。

测量类型 使用高速数字信号处理（DSP）的真均方根值

线路频率 50/60 或者 400Hz

波形取样 12 kHz

参数更新速率 1 秒

测量值 Volt， Amp， kW， kWh， kVAR， kVARh， kVA， aPF， dPF

精度 1%（标准 <0.5%典型值），对于 V， A， kW， kVAR， kVA， PF

分辨率 0.01 Amp， 0.1 Volt， 0.01watt，0.01 VAR，0.01 VA，0.01 功率因数，取决

于标量设置

LED 指示灯 双色 LED（红色和绿色）： 1 个 LED 用于指示通讯状态， 3 个 LED 用于正确

的 CT- 相安装（每计量单元）

脉冲输出 集电极开路，蕞大电流 75mA，蕞大开路电压 40V

Modbus 寄存器/BACnet 对象说明（部分列表）

系统真实能量（kWh） 单个相间电压

瞬时总真实功率（kW） 线路频率（Hz）

峰值需求（可调窗口）（kW） 单相真实能量（kWh）

蕞大瞬时功率（kW） 单相真实功率（kW）

系统无功电能（kVARh） 单相无功电能（kVARh）

系统表观电能（kVARh） 单相无功功率（kVAR）

系统表观功率（kVA） 单相表观电能（kVARh）

系统相移功率因数（dPF） 单相表观功率（kVA）

系统表观功率因数（aPF） 单相表观功率因数（aPF）

平均电流（Amp） 单相相移功率因数（dPF）

平均线间电压（Volt） 单相电流（Amp）

平均线到中性点电压（Volt） 单相线到中性点电压（Volt）

多功率计外部数据同步 单相线间电压（Volt）

通讯参数

直接 BACnetTP， BACnetMS/TP，Modbus TCP，Modbus RTU

蕞大距离 1200 米，数据传输速率 100Kbit/s 或者更低

波特率 9600（Modbus 默认值）， 19200， 38400， 57600， 76800（BACnet 默认值），

11200

数据位数 8

奇偶性 无，偶，奇

停止位 2, 1

数据格式Modbus 或BACnet

机械参数

工作温度 -7° C 到 60° C（-20° F 到 140° F）

湿度 5% 到 95%，无冷凝

外壳 （可选） PC UL 945V

重量 无外壳： 369g(13oz) 带外壳：610g（21.5oz）

尺寸 无外壳： 25.5 x16.5 x 3.2 cm (10.0" x 6.5" x 1.3") 带外壳： 27.8 x18.8 x 13.0

cm（10.9"x 7.4" x 5.1"）

机械参数

电力巡检串口

和以太网

UL 认证和CE 标志，符合 UL 标准 61010-1，通过 CSA 标准 C22.2

No. 61010-1 认证
