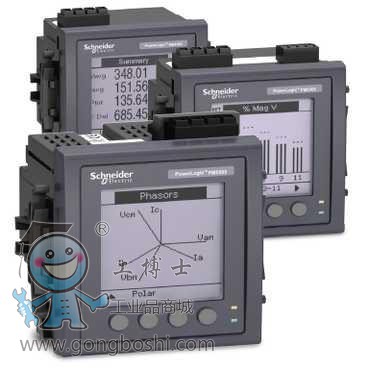

施耐德METSEPM5110 电力参数测量仪 - Modbus通讯口 - 15次谐波 - 1DO 33报警记录 - 盘面安装
电能质量分析 15次谐波
产品应用 电能监测
测量类型 有功功率与无功功率
能量
功率因数
频率
电压
电流
输入电压 125...250 伏特(V) DC
100...415 伏特(V) AC (45...65 Hz)
网络频率 50 Hz /60 Hz
额定电流 [In] 1 A /5 A
电网类型 1P + N /3P /3P + N
功耗 VA 10 VA 415 V
显示类型 LCD背光显示
显示器分辨率 128 x 128
采样频率 每周波采样64点
测量电流 10 mA...9 A
模拟量输入类型 电压 (阻抗 5 MΩ)
电流 (impedance 0.3 mΩ)
测量电压 20...400 V AC 45...65 Hz L/N
35...690 V AC 45...65 Hz L/L
频率测量范围 45...65 Hz
测量精度 +/- 0.5 % 电压
+/- 0.5 % 电流
-0.005 功率因数
+/- 0.05 % 频率
+/- 0.5 % 视在功率
+/- 0.5 % 有功功率
+/- 2 % 无功电度
+/- 0.5 % 有功电度
精度等级 0.5S级 (有功电度 根据 IEC 62053-22)
输出数量 1 数字式
通讯协议 JBUS
Modbus RTU 与 ASCII 两线, : 波特率 9600, 19200, 38400, 奇偶校验, 隔离: 2500 V
通讯接口 RS485
数据记录 *小/*大瞬时值
时间间隔
安装类型 嵌入安装
安装方式 结构
符合标准 IEC 60529
IEC 61557-12
IEC 62053-22
EN 50470-1
EN 50470-3
UL 61010-1
IEC 62053-24
产品认证 CULus 符合 UL 61010-1
CE 符合 IEC 61010-1
宽度 96 mm
深度 72 mm
高度 96 mm
产品重量 380 g
电磁兼容性 ● 传导和辐射干扰 等级 B, 符合 EN 55022
● 电源频率磁场抗扰试验 等级 4, 符合 IEC 61000-4-8
● 抗导电 等级 3, 符合 IEC 61000-4-6
● 抗静电干扰 等级 4, 符合 IEC 61000-4-2
● 谐波发射 等级 A, 符合 IEC 61000-3-2
IP �；さ燃� IP30 (壳体) 符合 IEC 60529
IP52 (正面) 符合 IEC 60529
相对湿度 5...95 % 50 °C
污染等级 2
环境温度 -25...70 °C
贮存环境温度 -40...85 °C
工作海拔 2000m
产品类型 非绿色产品认证标志 (Green Premium) 产品
