一、设备的型号、规格、参数及性能

1、设备的主要技术参数：

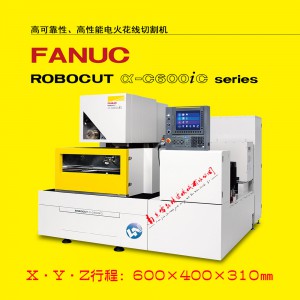

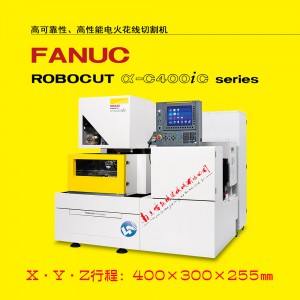

2、设备型号		α-C400iC	α-C600iC
设备规格		400mm×300mm	600mm×400mm
工作台	尺寸	626mm×441mm	898mm×620mm
	承载	500Kg	1000Kg
行程	X轴	400mm	600mm
	Y轴	300mm	400mm
	Z轴	255mm	310mm
	斜度	±30°/80mm	±30°/150mm
辅助行程	U轴	±60mm	±100mm
	V轴	±60mm	±100mm



3、设备的主要技术参数：

1)   *大切割效率：330mm²/min

2)   机床消耗功率：13KVA ；

3)   电极丝直径：Ф0.10～Ф0.30mm；

4)   走丝速度：<15 M/min ；

5)   *佳粗糙度：Ra≤0.19μm；

6)   精度（按JIS标准）：

X轴的定位精度：±0.0015mm ；

X轴的重复定位精度：±0.001mm ；

Y轴的定位精度：±0.0015mm ；

Y轴的重复定位精度：±0.001mm ；

U、V轴的定位精度：±0.005mm ；

U、V轴的重复定位精度：±0.003mm ；

7)   高速自动穿线AWF功能（10秒循环，0.10细线可自动穿线）

上述精度指标的校准已在日本工厂完成，以日本工厂出具的出厂精度报告为准。

二、机床的配置功能组成

1、机床结构：

（1） 高强度**铸铁床身；

（2） 锥度机构；

（3） X、Y轴滚珠丝杠和精密直线导轨及交流伺服电机,U、V、Z轴交流伺服电机；

（4） **电控系统,高速无电解电源（高频交流电源）；（变频器→控制喷水马达）

（5） 过滤系统及温控装置，配置日本原装大金变频冷水机。

（6） FANUC Series 31i-WB控制系统；（数控系统）

（7） 线切割工作液箱，格兰富变频水泵；

2、CNC系统的配置组成功能及其技术性能：

（1） CNC的硬件组成：

(A)  日本原产FANUC Series 31i-WB系统；

(B)  存储卡,硬盘；

(C)  配置以太网和USB接口；

(D)  15″触摸液晶；

(E)  RS232接口,USB鼠标接口；

(F)  系统接口。

（2） CNC的软件组成及操作平台：

操作平台为windows系统。

（3） 系统配置功能：

（A）坐标系：*对坐标、相对坐标，；

（B）图形坐标变换、缩放、旋转功能，图形跟踪显示功能；

（C）直线、圆弧纳米插补功能；

（D）锥度加工功能；

（E）短路、断丝处理功能；

（F）停电记忆功能，加工结束自动停机功能；

（G）自动对端面、对中心功能；

（H）自动加过渡圆弧功能（任意）；

（I）菜单技术、自动编程功能；

（J）数据传输；

（K）配备电火花线切割专业加工工艺的***系统；

（L）三维坐标旋转功能（不含探针系统）；

（M）Z轴步距补偿功能；

（4） CNC系统的技术性能：

（A）5轴数控，5轴4个CNC轴联动；

（B）锥度加工及补偿功能，加工锥度标准±30°(400iC-80mm/600iC-150mm/C800iB-150mm)；

（5） CNC系统运行环境：

（A）温度范围：5-30℃，*佳温度20±0.5℃；

（B）相对湿度：40%-80%RH以下；

（C）机床周围无振源、无粉尘；

3、机床运行环境：

电网标准：电压200V（-10%～10%），频率50HZ；13KVA.

（机器内部有信号防干扰设计）
