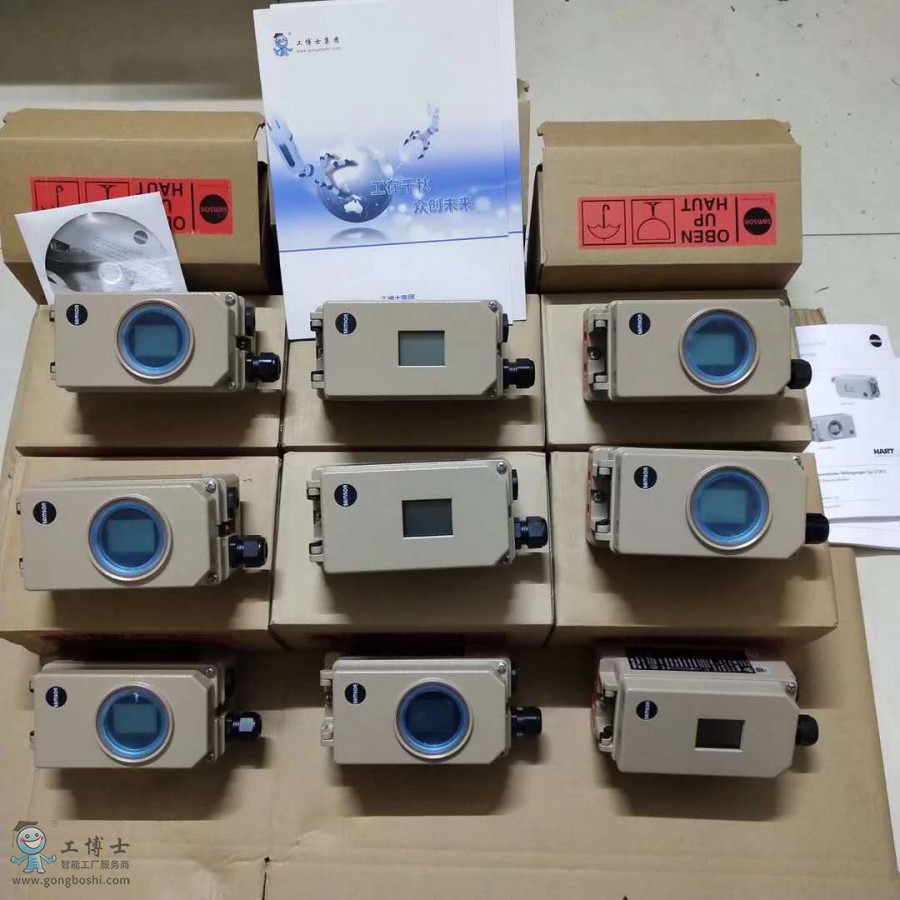

SAMSON萨姆森3730-1阀门控制器操作和安装



　　SAMSON萨姆森3730-1阀门控制器双作用和单作用阀门定位器用于安装到气动控制阀，自校准、自动适配控制阀和气动执行机构。



　　
       3730-1型数字式电气阀门定位器安装到气动控制阀。阀门定位器接受控制系统或控制器输出的电动控制信号，按预先设置关系辅助气动执行器调整阀位并实现准确定位。阀门定位器将输入控制信号（给定参数w）和控制阀位行程或旋转角（被调参数x）反馈量进行比较、处理，进而输出相应的气动控制信号pst（输出参数y）给气动执行器。



　　3730-1 型数字式电气阀门定位器主要由带微处理器（5）的电子单元、模拟的电气转换器和输出气动放大器以及阀位传感器（2，角位移传感器）组成。



　　当输入控制信号变化或有阀位偏差，则对气动执行器加压或泄压。若需要，可调整输出气量改善信号压力作用。



　　带有固定设定值的气量定值器（9）可使一恒定气量排空，用于阀门定位器壳内正压吹扫和优化气动放大器输出容量。



　　由气源压力定值器（8）向电气转换器（6）的提供恒定压力的气源，且不受外部气源压力变化影响。



　　操作



　　阀门定位器由用户容易掌握使用的单旋钮按键进行操作，通过转动旋钮按键选择参数，按下旋钮按键激活需要的设定。



　　全部参数在菜单内都列在同一层面上，没有子菜单。本机可对全部参数进行检查和修改。
