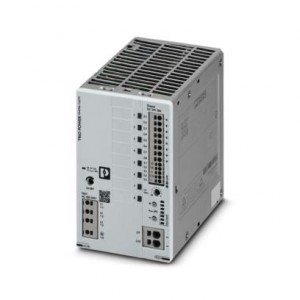

TRIO3-PS/3AC/24DC/20/8C/IOL   1362791

初级开关电源， TRIO POWER， 直插式连接， 8通道电子式断路器， IO-Link， DIN导轨安装， 输入: 3相， 输出: 24 V DC / 20 A， 可调范围 24 V DC ... 28 V DC



常规功能型电源

TRIO POWER电源拥有紧凑的外形设计，易于操作且具备智能化的故障诊断能力。可选配的集成式断路器，让TRIO POWER在机械和系统制造领域成为一款全能解决方案，同时保障系统的高度可用性。

主要特性

极窄的总宽度设计，支持直接并排安装，有效节省空间

动态裕度表现出色，具备稳定的输出特性，坚固耐用

应用直插式连接技术，简化操作流程

配备多色LED指示灯和通用继电器触点，实现状态清晰显示和智能诊断，同时提供IO-Link选项

内置多路断路器，单设备即可完成供电和保护功能，大幅提升系统可用性

产品详情

所有TRIO POWER电源均配有带彩色LED和集合报警触点的智能诊断功能。它可用于显示所有相关状态，例如DC OK、过载和短路。可选配具有集成多通道设备防护和用于诊断和参数设置的IO-Link接口的设备。紧凑型设备可减少安装工作量、控制柜所需空间和材料成本。因此，一台TRIO POWER电源设备就能确保电源可靠性。

技术数据

输入数据

交流电运行

电源系统配置 星形网络 (TN，TT，IT (PE))

额定输入电压范围 3x 400 V AC ... 500 V AC

输入电压范围 3x 400 V AC ... 500 V AC -20 % ... +10 %

2x 400 V AC ... 500 V AC ±10 %

国家电网典型电压 3x 400 V AC

3x 480 V AC

电源电压的电压类型 AC

冲击电流 < 13 A (25 °C)

冲击电流积分 (I2t) < 0.33 A2s

频率范围 (fN) 50 Hz ... 60 Hz ±10 %

电网缓冲时间 典型值 28 ms (3x 400 V AC)

典型值 28 ms (3x 480 V AC)

电耗量 3x 0.77 A (3x 400 V AC)

3x 0.63 A (3x 500 V AC)

2x 1.37 A (2x 400 V AC)

2x 1.13 A (2x 500 V AC)

保护电路 瞬态保护; 压敏电阻

功率因数（cos phi） 0.93 (3x 480 V AC)

设备电源保险丝 3.15 A 内置（设备保护）

推荐使用的输入保护断路器 3x 6 A ... 16 A (特性B、C、D、K或类似)

PE放电电流 < 3.5 mA

输出数据

效率 典型值 94.4 % (3x 400 V AC)

典型值 94.5 % (3x 480 V AC)

额定输出电压 24 V DC

输出电压（USet）的设置范围 24 V DC ... 28 V DC (> 24 V DC，稳定容量限制)

额定输出电流（IN） 20 A

Dynamic Boost (IDyn.Boost) ***大 30 A (5 s)

通道数目 8

每个通道的额定电流 1 A

2 A

3.8 A

4 A

6 A

8 A

10 A

关闭一条通道后的等待时间 5 s

通道的接通延迟 100 ms

防短路保护 是

防空转 是

衰减 60 °C ... 70 °C

振幅因数 典型值 1.51 (3x 400 V AC)

典型值 1.69 (3x 480 V AC)

输出功率（PN） 480 W

输出功率（P动态 裕度） ***大 720 W (5 s)

并连 否

串连 否

***大电容负载 30 mF

反馈电压电阻 ≤ 35 V DC

输出端处的过电压保护 (OVP) ≤ 35 V DC

残波 典型值 15 mVSS (额定值)

控制偏差 < 1 % (负载的变化，静态10 % ... 90 %)

< 3 % (负载的变化，动态10 % ... 90 %)

< 0.1 % (输入电压的变化范围为±10 %)

上升时间 ≤ 1 s (UOut = 10 % ... 90 %)

***小空载功耗 < 3 W (3x 400 V AC)

***大空载功耗 < 3.1 W (3x 480 V AC)

***小额定负载功耗 < 26.08 W (3x 400 V AC)

***大额定负载功率损耗 < 27.35 W (3x 480 V AC)

内置保险丝保护 是

连接数据

输入

位置 1.x

连接技术

位置标识 1.1 (L1)， 1.2 (L2)， 1.3 (L3)， 1.4 ()

导线连接

连接方式 直插式连接

刚性 0.2 mm² ... 4 mm²

1.5 mm² (推荐)

柔性 0.2 mm² ... 2.5 mm²

1.5 mm² (推荐)

柔性带没有塑料套管的冷压头 0.25 mm² ... 2.5 mm²

1.5 mm² (推荐)

柔性带配有塑料套管的冷压头 0.25 mm² ... 2.5 mm²

1.5 mm² (推荐)

AWG 24 ... 12 (Cu)

16 (推荐)

剥线长度 10 mm (刚性/柔性/冷压头)

输出

位置 2.x

连接技术

位置标识 2.1， 2.2， 2.3， 2.4， 2.5， 2.6， 2.7， 2.8 (+)

导线连接

连接方式 直插式连接

刚性 0.2 mm² ... 4 mm²

1.5 mm² (推荐)

柔性 0.2 mm² ... 2.5 mm²

1.5 mm² (推荐)

柔性带没有塑料套管的冷压头 0.25 mm² ... 2.5 mm² (Cu)

1.5 mm² (推荐)

柔性带配有塑料套管的冷压头 0.25 mm² ... 2.5 mm²

1.5 mm² (推荐)

AWG 24 ... 12 (Cu)

16 (推荐)

剥线长度 10 mm (刚性/柔性/冷压头)

输出

位置 2.x

连接技术

位置标识 2.9， 2.10 (-)

导线连接

连接方式 直插式连接

刚性 0.2 mm² ... 10 mm²

4 mm² (推荐)

柔性 0.2 mm² ... 6 mm²

4 mm² (推荐)

柔性带没有塑料套管的冷压头 0.25 mm² ... 6 mm²

4 mm² (推荐)

柔性带配有塑料套管的冷压头 0.25 mm² ... 6 mm²

4 mm² (推荐)

AWG 24 ... 8 (Cu)

12 (推荐)

剥线长度 12 mm (刚性/柔性/冷压头)

信号

位置 3.x

连接技术

位置标识 3.1 (13)， 3.2 (14)

导线连接

连接方式 直插式连接

刚性 0.2 mm² ... 1.5 mm²

0.5 mm² (推荐)

柔性 0.2 mm² ... 1.5 mm²

0.5 mm² (推荐)

柔性带没有塑料套管的冷压头 0.25 mm² ... 1.5 mm² (Cu)

0.5 mm² (推荐)

柔性带配有塑料套管的冷压头 0.25 mm² ... 0.75 mm²

0.5 mm² (推荐)

AWG 24 ... 16 (Cu)

20 (推荐)

剥线长度 10 mm (刚性/柔性/冷压头)

通信

位置 5.x

连接技术

位置标识 5.1 (L+)， 5.2 (C/Q)， 5.3 (L-)

导线连接

连接方式 直插式连接

刚性 0.2 mm² ... 1.5 mm²

0.5 mm² (推荐)

柔性 0.2 mm² ... 1.5 mm²

0.5 mm² (推荐)

柔性带没有塑料套管的冷压头 0.25 mm² ... 1.5 mm² (Cu)

0.5 mm² (推荐)

柔性带配有塑料套管的冷压头 0.25 mm² ... 0.75 mm²

0.5 mm² (推荐)

AWG 24 ... 16 (Cu)

20 (推荐)

剥线长度 10 mm (刚性/柔性/冷压头)

接口

IO-Link

规范 V1.1

接口 IO-Link

接口数 1

接线方式 直插式连接

位置 5.x

位置标识 5.1 (L+)， 5.2 (C/Q)， 5.3 (L-)

传输原理 3芯，标准工业电缆

防止极性逆转 是

传输速度 38.4 kbps (COM2)

周期 40 ms

过程数据量 6 Byte (输入数据)

Device ID 040116hex/262422dez

供应商ID 00B0hex / 176dez

信号处理

LED信号

信号类型 LED DC OK - 信号状态运行 (UN = 24 V DC，IOut = IN)

功能 可视化运行状态显示

颜色 红色、黄色、绿色（彩色LED）

LED熄灭 无交流输入电源电压 (熄灭)

LED呈（绿色），DC OK UOut > 21 V DC和IOut < 0.9 x IN (亮起（绿灯），DC OK)

LED呈（黄色），输出电流> 90 % UOut > 21 V DC 和IOut > 0.9 x IN (亮起（黄灯），IOut > 90%)

LED呈（红色闪烁），过电压保护 UOUT > OVP (Over voltage protection) (亮起（红灯闪烁）)

信号输出 DC OK

位置 3.x

信号类型 DC OK开关触点 - 信号状态运行（UN = 24 V DC，IOut = IN）

位置标识 3.1 (13)， 3.2 (14)

功能 运行状态转发

开关触点（浮地） OptoMOS

开关电压 ***大 30 V DC (SELV)

电流承载能力 ***大 100 mA

状态条件 (触点闭合) UOut > 21 V DC和IOut < 0.9 x IN (触点闭合)

状态条件 (触点打开) UOut < 21 V DC或IOut > 0.9 x IN （平均超过60 s） (触点打开)

状态条件 (触点打开_1) 通道已触发或禁用，或激活OVP

电气特性

相数 3

绝缘电压输入／输出 6 kV DC (类型测试)

3.1 kV DC (常规测试)

产品属性

产品类型 电源

产品系列 TRIO POWER

MTBF (IEC 61709, SN 29500) > 1100000 h (25 °C)

> 600000 h (40 °C)

> 230000 h (60 °C)

环保指令 RoHS指令2011/65/EU

WEEE

Reach

绝缘特性

保护等级 I

污染等级 2

尺寸

产品尺寸

宽度 88 mm

高度 135 mm

深度 132 mm

深度 (设备深度（DIN导轨安装）) 125 mm (设备深度（DIN导轨安装式）)

安装尺寸

左侧/右侧安装距离（有效） 15 mm / 15 mm

右侧/左侧安装距离（无效） 0 mm / 0 mm (≤ 40 °C)

安装

安装类型 DIN导轨安装

组装说明 可并排安装：水平间距0 mm，垂直间距50 mm

安装位置 水平DIN导轨NS35，EN60715

带保护涂层 否

材料规格

阻燃等级，符合UL 94 V0 (壳体、接线端子)

盖罩型号 聚碳酸酯

侧边组件类型 铝

环境和真实条件

环境条件

保护等级 IP20

环境温度（运行） -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)

环境温度（存放/运输） -40 °C ... 85 °C

环境温度（调试类型测试） -40 °C

***大高度 ≤ 5000 m

***大高度 (输出功率衰减) > 2000 m (衰减：10%/1000 m)

允许的***大相对湿度（运行） ≤ 95 % (25 °C 时，无冷凝)

冲击力（运行） 每个空间方向上30g，18 ms (IEC 60068-2-27)

振动（操作） 10 Hz ... 50 Hz，振幅 ±0.2 mm (IEC 60068-2-6)

50 Hz ... 150 Hz，2.3g，90 分钟

温度代码 T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K)

标准和规范

过电压类别

EN 61010-1 III (≤ 2000 m)

II (≤ 5000 m)

过电压类别

EN 61010-2-201 III (≤ 2000 m)

II (≤ 5000 m)

高达1100 V的电源装置的安全（绝缘距离）

标准标识 高达1100 V的电源装置的安全（绝缘距离）

标准/规格 DIN EN 61558-2-16

电气安全

标准标识 电气安全

标准/规格 IEC 61010-2-201 (SELV)

测量、控制和实验室设备的安全性

标准标识 测量、控制和实验室使用的设备的安全

标准/规格 IEC 61010-1

超低防护电压

标准标识 超低防护电压

标准/规格 IEC 61010-1 (SELV)

IEC 61010-2-201 (PELV)

安全隔离

标准标识 安全隔离

标准/规格 IEC 61558-2-16

IEC 61010-2-201

谐波电流限制标准

标准标识 谐波电流限制标准

标准/规格 EN 61000-3-2

电源变化/欠压

标准标识 电源变化/欠压

标准/规格 SEMI F47

EN 61000-4-11

认证

UL

标识 UL/C-UL Listed UL 61010-1

UL

标识 UL/C-UL Listed UL 61010-2-201

UL/CSA

标识 UL 1310 / CSA C22.2 No. 223 (NEC Class 2)

UL

标识 UL 2367 (Standard for Safety for Solid State Overcurrent Protectors)
