DEHNBSP M2 BD 12 (926 242)
盾牌浪涌保护器
BSP M2 BD 12 (
926 242)
■ 1对线的**保护
■ 用于防雷分区0B – 2及后续分区

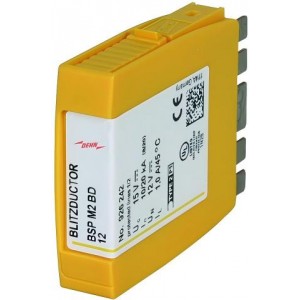

图片仅供参考
BSP M2 BD 12 基本线路图 BSP M2 BD 12 尺寸图
电涌保护模块,节省空间,用于电气隔离的平衡接口的1对线保护。
型号 BSP M2 BD 12
货号 926 242
SPD分类 Q
标称电压 (UN) 12 V
直流***大持续工作电压 (UC) 15 V
交流***大持续工作电压 (UC) 10.6 V
标称电流 (45 °C) (IL) 1.0 A
D1 每线雷电冲击电流 (10/350 µs) (Iimp) 1 kA
C2 总标称放电电流 (8/20 μs) (In) 20 kA
C2 每线标称放电电流 (8/20 μs) (In) 10 kA
电压保护水平 In C2 (线-线) (UP) ≤ 27 V
电压保护水平 In C2 (线-PG) (UP) ≤ 600 V
电压保护水平 1 kV/μs C3 (线-线) (UP) ≤ 19 V
电压保护水平 1 kV/μs C3 (线-PG) (UP) ≤ 550 V
每线串联阻抗 1.0 ohms
截止频率 (线-线) (fG) 2.8 MHz
电容 (线-线) (C) ≤ 2.0 nF
电容 (线-PG) (C) ≤ 16 pF
工作温度范围 (TU) -40 °C ... +80 °C
防护等级 (SPD模块插入后) IP 20
安装方式 底座 BXT BAS / BSP BAS 2
接地方式 底座 BXT BAS / BSP BAS 2
外壳材质 聚酰胺 PA 6.6
颜色 黄色
测试标准 IEC 61643-21
认证 UL 497B, CSA, SIL
SIL 类别 SIL3 *)
重量 21 g
海关HS编码 853630
全球贸易项目代码 4013364127081
包装 1 件
