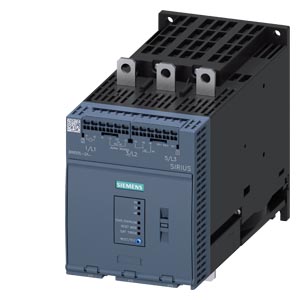

| 产品品牌名称 |
SIRIUS |
| 产品类别 |
混合控制器 |
| 产品名称 |
软启动器 |
| 产品类型名称 |
3RW50 |
| 生产商产品编号 |
|
| ● HMI 模块标准 可用 |
3RW5980-0HS01 |
| ● HMI 模块高级功能 可用 |
3RW5980-0HF00 |
| ● PROFINET 标准通信模块的 可用 |
3RW5980-0CS00 |
| ● PROFIBUS 通信模块的 可用 |
3RW5980-0CP00 |
| ● Modbus TCP 通信模块的 可用 |
3RW5980-0CT00 |
| ● Modbus RTU 通信模块的 可用 |
3RW5980-0CR00 |
| ● 以太网/IP通信模块的 |
3RW5980-0CE00 |
| ● 断路器 可用 400 V 时 |
3VA2440-7MN32-0AA0; 分配方式 1，Iq = 65 kA |
| ● 断路器 可用 500 V 时 |
3VA2440-7MN32-0AA0; 分配方式 1，Iq = 65 kA |
| ● gG 保险装置的 可用 ***高 690 V |
2x3NA3354-6; 分配方式 1，Iq = 65 kA |
| ● 用于半导体保护的 gR 保险丝 可用 ***高 690 V |
3NE1 230-2; 分配方式 2，Iq = 65 kA |
| ● 用于半导体保护的 aR 保险丝 可用 ***高 690 V |
3NE3 333; 分配方式 2，Iq = 65 kA |
| ● 电源接触器 可用 ***高 480 V |
3RT1064 |
| ● 电源接触器 可用 ***高 690 V |
3RT1064 |
| 综合技术数据 |
| 起动电压 [%] |
30 ... 100 % |
| 停止电压 [%] |
50 %; 固定设置 |
| 启动加速时间 软起动器 |
0 ... 20 s |
| 启动时间 软起动器 |
0 ... 20 s |
| 电流极限值 [%] 可调整 |
130 ... 700 % |
| 资格证明 |
|
| ● CE标识 |
是 |
| ● UL 许可证 |
是 |
| ● CSA许可证 |
是 |
| 产品组件 |
|
| ● HMI 高级功能 |
否 |
| ● 支持 HMI 标准 |
是 |
| ● 支持 HMI 高级功能 |
是 |
| 产品装备 集成的分路接触系统 |
是 |
| 所控制相位的数量 |
2 |
| 跨接时间 在电网停电时 |
|
| ● 用于主电路 |
100 ms |
| ● 用于控制电路 |
100 ms |
| 绝缘电压 测定值 |
600 V |
| 污染程度 |
3，符合 IEC 60947-4-2 |
| 脉冲电压 测定值 |
6 kV |
| 反向电压 晶闸管 ***大值 |
1 600 V |
| 服务因素 |
1 |
| 抗冲击电压能力 测定值 |
6 kV |
| 针对安全隔离的***大允许电压 |
|
| ● 主电路和辅助电路之间 |
600 V |
| 耐冲击性 |
15g / 11 ms，12g / 11 ms 以上带电势接触提升器 |
| 抗震强度 |
15 mm ***大 6 Hz，2g ***大 500 Hz |
| 使用类别 符合 IEC 60947-4-2 |
AC-53a |
| 参考标示 符合 IEC 81346-2:2009 |
Q |
| RoHS 指令（日期） |
09/23/2019 |
| SVHC substance name |
Lead - 7439-92-1
Lead monoxide (lead oxide) - 1317-36-8
2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol - 79-94-7
2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one - 71868-10-5
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol - 119-47-1
|
| 重量 |
8 kg |
| 产品功能 |
|
| ● 软启动 |
是 |
| ● 软停止 |
是 |
| ● 软扭矩 |
是 |
| ● 可调节的电流限制 |
是 |
| ● 泵停止 |
是 |
| ● 设备自我保护 |
是 |
| ● 电机过载保护 |
是; 电子式电机过载保护 |
| ● 热敏电阻电机保护评值 |
否 |
| ● 自动复位 |
是 |
| ● 手动复位 |
是 |
| ● 远程复位 |
是; 通过切断控制馈电电压 |
| ● 通信功能 |
是 |
| ● 运行测量值显示器 |
是; 仅连接特别附件 |
| ● 警告日志 |
是; 仅连接特别附件 |
| ● 通过软件可设置参数 |
否 |
| ● 通过软件可组态 |
是 |
| ● PROFIenergy |
是; 结合 PROFINET 标准通信模块 |
| ● 电压斜坡 |
是 |
| ● 扭矩调节 |
否 |
| ● 模拟输出端 |
是; 4 ... 20 mA（默认） / 0 ... 10 V（可利用 High Feature-HMI 进行参数设置） |
| 电力电子学 |
| 工作电流 |
|
| ● 40 °C 时 测定值 |
210 A |
| ● 50°C 时 测定值 |
186 A |
| ● 60 °C 时 测定值 |
170 A |
| 工作电压 |
|
| ● 测定值 |
200 ... 480 V |
| 相对负公差 工作电压 |
-15 % |
| 相对正公差 工作电压 |
10 % |
| 额定功率 对于交流电机 |
|
| ● 230 V时 40 °C 时 测定值 |
55 kW |
| ● 400 V 时 40 °C 时 测定值 |
110 kW |
| 工作频率 1 测定值 |
50 Hz |
| 工作频率 2 测定值 |
60 Hz |
| 相对负公差 工作频率的 |
-10 % |
| 相对正公差 工作频率的 |
10 % |
| 可调节的发动机的额定电流 |
|
| ● 旋转编码开关调到位置 1 时 |
90 A |
| ● 旋转编码开关调到位置 2 时 |
98 A |
| ● 旋转编码开关调到位置 3 时 |
106 A |
| ● 旋转编码开关调到位置 4 时 |
114 A |
| ● 旋转编码开关调到位置 5 时 |
122 A |
| ● 旋转编码开关调到位置 6 时 |
130 A |
| ● 旋转编码开关调到位置 7 时 |
138 A |
| ● 旋转编码开关调到位置 8 时 |
146 A |
| ● 旋转编码开关调到位置 9 时 |
154 A |
| ● 旋转编码开关调到位置 10 时 |
162 A |
| ● 旋转编码开关调到位置 11 时 |
170 A |
| ● 旋转编码开关调到位置 12 时 |
178 A |
| ● 旋转编码开关调到位置 13 时 |
186 A |
| ● 旋转编码开关调到位置 14 时 |
194 A |
| ● 旋转编码开关调到位置 15 时 |
202 A |
| ● 旋转编码开关调到位置 16 时 |
210 A |
| ● ***小值 |
90 A |
| ***小负载 [%] |
15 %; 根据***小的可调整 Ie |
| 损耗功率 [W] 电流测定值时 AC 时 |
|
| ● 40 °C 时 加速后 |
16 W |
| ● 50°C 时 加速后 |
13 W |
| ● 60 °C 时 加速后 |
11 W |
| 损耗功率 [W] AC 时 电流限制 350 % 时 |
|
| ● 40 °C 时 运行期间 |
2 237 W |
| ● 50°C 时 运行期间 |
1 867 W |
| ● 60 °C 时 运行期间 |
1 637 W |
| 电机保护的结构形式 |
电机热过载时电气触发 |
| 控制电路/控制 |
| 电压类型 控制馈电电压的 |
AC |
| 控制馈电电压 AC 时 |
|
| ● 50 Hz 时 |
110 ... 250 V |
| ● 60 Hz 时 |
110 ... 250 V |
| 相对负公差 控制馈电电压的 AC 时 50 Hz 时 |
-15 % |
| 相对正公差 控制馈电电压的 AC 时 50 Hz 时 |
10 % |
| 相对负公差 控制馈电电压的 AC 时 60 Hz 时 |
-15 % |
| 相对正公差 控制馈电电压的 AC 时 60 Hz 时 |
10 % |
| 控制馈电电压频率 |
50 ... 60 Hz |
| 相对负公差 控制馈电电压频率的 |
-10 % |
| 相对正公差 控制馈电电压频率的 |
10 % |
| 控制馈电电流 待机 测定值 |
30 mA |
| 停机电流 旁通运行时 测定值 |
105 mA |
| 接通电流 关闭旁通触点时 ***大值 |
2.2 A |
| 接通电流峰值 接上控制馈电电压时 ***大值 |
12.2 A |
| 接通电流峰值持续时间 接上控制馈电电压时 |
2.2 ms |
| 防过压保护器规格 |
压敏电阻 |
| 短路保护规格 用于控制电路 |
熔断器 4 A gG (Icu=1 kA)、熔断器 6 A flink (Icu=1 kA)、断路器 C1 (Icu=600 A)、断路器 C6 (Icu = 300 A); 不包含在供货范围内 |
| 输入/ 输出 |
| 数字输入端数量 |
1 |
| 数字输出端数量 |
3 |
| ● 不可设置参数 |
2 |
| 数码输出端的结构形式 |
2 个常开触点 (NO) / 1 个转换触点 (CO) |
| 模拟输出端数量 |
1 |
| 电流通断能力 继电器输出端 |
|
| ● AC-15 时 250 V 时 测定值 |
3 A |
| ● DC-13 时 24 V 时 测定值 |
1 A |
| 装入/固定/外廓尺寸 |
| 装入位置 |
对于垂直安装平面可+/-90°旋转，对于垂直安装平面可+/-22.5°向前和向后倾斜 |
| 紧固类型 |
螺栓固定 |
| 高度 |
230 mm |
| 宽度 |
160 mm |
| 深度 |
282 mm |
| 须遵守间距 单列式安装的 |
|
| ● 向前地 |
10 mm |
| ● 反向地 |
0 mm |
| ● 向上地 |
100 mm |
| ● 向下地 |
75 mm |
| ● 侧向地 |
5 mm |
| 重量 无包装 |
7.3 kg |
| 接口/ 接线端子 |
| 电气连接规格 |
|
| ● 用于主电路 |
导轨连接 |
| ● 用于控制电路 |
弹簧拉紧接头 |
| 宽度 连接导轨 ***大值 |
35 mm; 带有***长 45 mm 的端子盖 3RT1966-4EA1 |
| 可连接的导线截面类型 用于主触点 用于框型接线盒 |
|
| ● 在使用前面的加紧位置时 单芯线的 |
95 ... 300 mm² |
| ● 在使用前面的加紧位置时 细芯线的 带有电缆末端加工 |
70 ... 240 mm² |
| ● 在使用前面的加紧位置时 细芯线的 无电缆末端加工 |
70 ... 240 mm² |
| ● 在使用前面的加紧位置时 多芯线 |
95 ... 300 mm² |
| ● 在使用后面的加紧位置时 单芯线的 |
120 ... 240 mm² |
| ● / 用于框型接线盒 在使用后面的加紧位置时 |
250 ... 500 kcmil |
| ● 在使用两个端子位时 单芯线的 |
min. 2x 70 mm², max. 2x 240 mm² |
| ● 在使用两个端子位时 细芯线的 带有电缆末端加工 |
***小2x 50 mm², max. 2x 185 mm² |
| ● 在使用两个端子位时 细芯线的 无电缆末端加工 |
***小2x 50 mm², max. 2x 185 mm² |
| ● 在使用两个端子位时 多芯线 |
min. 2x 70 mm², max. 2x 240 mm² |
| ● 在使用后面的加紧位置时 细芯线的 带有电缆末端加工 |
120 ... 185 mm² |
| ● 在使用后面的加紧位置时 细芯线的 无电缆末端加工 |
120 ... 185 mm² |
| ● 在使用后面的加紧位置时 多芯线 |
120 ... 240 mm² |
| 可连接的导线截面类型 |
|
| ● 在 AWG 导线处 用于主电路 单芯线的 |
2/0 ... 500 kcmil |
| ● 用于 DIN 电缆终端 用于主触点 多芯线 |
50 ... 240 mm² |
| ● 用于 DIN 电缆终端 用于主触点 细芯线的 |
70 ... 240 mm² |
| 可连接的导线截面类型 |
|
| ● 用于控制电路 单芯线的 |
2x (0,25 ... 1,5 mm²) |
| ● 用于控制电路 细芯线的 带有电缆末端加工 |
2x (0,25 ... 1,5 mm²) |
| ● 在 AWG 导线处 用于控制电路 单芯线的 |
2x (24 ... 16) |
| ● 在 AWG 导线处 用于控制电路 细芯线的 带有电缆末端加工 |
2x (24 ... 16) |
| 导线长度 |
|
| ● 软启动器与电机之间 ***大值 |
800 m |
| ● 在数字输入端 AC 时 ***大值 |
1 000 m |
| 拧紧扭矩 |
|
| ● 用于主触点 螺栓连接时 |
14 ... 24 N·m |
| ● 对于辅助触点和控制触点 螺栓连接时 |
0.8 ... 1.2 N·m |
| 拧紧转矩 [lbf·in] |
|
| ● 用于主触点 螺栓连接时 |
124 ... 210 lbf·in |
| ● 对于辅助触点和控制触点 螺栓连接时 |
7 ... 10.3 lbf·in |
| 环境条件 |
| 安装高度 高度超出水平面以上 ***大值 |
5 000 m; 1000 m 起开始降额，参见手册 |
| 环境温度 |
|
| ● 运行期间 |
-25 ... +60 °C; 超过 40 °C 时注意降级 |
| ● 在储存期间和运输 |
-40 ... +80 °C |
| 气候级 |
|
| ● 运行期间 符合 IEC 60721 |
3K6（无结冰、仅偶尔冷凝）、3C3（无盐雾）、3S2（不允许将沙子排入设备中）、3M6 |
| ● 存放期间 符合 IEC 60721 |
1K6（仅偶尔冷凝）、1C2（无盐雾）、1S2（不允许将沙子排入设备中）、1M4 |
| ● 运输期间 符合 IEC 60721 |
2K2、2C1、2S1、2M2（***大跌落高度 0.3 m） |
| Environmental footprint |
| 全球变暖潜能值 [CO2 当量] 总计 |
464 kg |
| 全球变暖潜能值 [CO2 当量] 制造期间 |
87.4 kg |
| 全球变暖潜能值 [CO2 当量] 营销期间 |
2.05 kg |
| 全球变暖潜能值 [CO2 当量] 运行期间 |
407 kg |
| 全球变暖潜能值 [CO2 当量] 使用寿命终止后 |
-32.4 kg |
| 西门子生态概况 (SEP) |
Siemens EcoTech |
| 电磁兼容性 |
| EMC 干扰发射 |
符合 IEC 60947-4-2：A 类 |
| 通信/协议 |
| 通信模块 支持 |
|
| ● PROFINET 标准 |
是 |
| ● 以太网/IP |
是 |
| ● Modbus RTU |
是 |
| ● Modbus TCP |
是 |
| ● PROFIBUS |
是 |
| UL/CSA 额定数据 |
| 生产商产品编号 |
|
| ● 断路器 |
|
| — 高故障时可用 460/480 V 时 符合 UL |
西门子产品类型：3VA54，***大 600A; Iq max = 65 kA |
| ● 保险装置的 |
|
| — 标准故障时可用 ***高 575/600 V 符合 UL |
类型：等级 L，***大 700 A; Iq = 10 kA |
| — 高故障时可用 ***高 575/600 V 符合 UL |
类型：等级 L，***大 700 A; Iq = 100 kA |
| 额定功率 [hp] 对于交流电机 |
|
| ● 200/208 V 时 50°C 时 测定值 |
60 hp |
| ● 220/230 V 时 50°C 时 测定值 |
60 hp |
| ● 460/480 V 时 50°C 时 测定值 |
150 hp |
| 电气安全 |
| 防护等级 IP 正面的 符合 IEC 60529 |
IP00; IP20 带盖板 |
| 防接触保护 正面的 符合 IEC 60529 |
确保从前部垂直触摸盖板时手指安全 |
| ATEX |
| 安全完整性等级 (SIL) 符合 IEC 61508 参考 ATEX |
SIL 1 |
| 每小时发生引起危险的停机故障概率(PFHD) 需求率较高 符合 IEC 61508 参考 ATEX |
9E-6 1/h |
| 平均要求失效率 (PFDavg) 低需求率时 符合 IEC 61508 参考 ATEX |
0.09 |
| 硬件故障公差 符合 IEC 61508 参考 ATEX |
0 |
| T1 值 用于检测试验间隔时间或使用时间 符合 IEC 61508 参考 ATEX |
3 a |
| 资格证明 |
|
| ● ATEX |
是 |
| ● IECEx |
是 |
| ● UKEX |
是 |
