產品描述



產品系列：

電源連接器

品牌：

隆堡自動化

連接器類型：

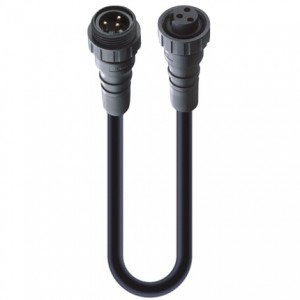

雙頭連接線

屏蔽：

非屏蔽

額定電壓：

63 伏

工作電壓：

≤ 50V 交流 / 60V 直流

額定電流*：

一個 12

技術表 Side 1



產品子系列：

7/8"

聯系方式 / 性別：

雄

連接器設計：

直

附件類型：

連接螺母 [外螺紋]

引腳數：

3

編碼：

一個

Contact Resistance-接觸電阻：

10 毫歐姆

絕緣電阻：

10^9 歐姆

環境溫度（工作）*：

-40 °C 至 +90 °C

污染程度：

3 符合 DIN EN 60664-1 （VDE 0110-1） 標準

觸點基材：

銅鋅

觸點電鍍：

銀/金

觸點承載材料：

熱塑性聚氨酯

觸點承載顏色：

黑

模壓體材料：

熱塑性聚氨酯

模壓體顏色：

黑

附件材料：

PA

電纜數據



電纜編號：

203

導體尺寸：

1 平方毫米

電線數量：

3

***小彎曲半徑 （固定實例）：

5 x D

***小彎曲半徑 （Flexible Inst）：

10 x 深

電纜護套材料：

PUR

電纜護套顏色：

黑

電纜直徑 D：

直徑 6.5 毫米

電線絕緣材料：

聚氯乙烯

絕緣線直徑：

直徑 2.2 毫米

環境溫度（固定安裝）：

-40 °C 至 +90°C

環境溫度（Flex 安裝）：

-5 °C 至 +90°C

環境溫度（拖鏈實例）：

-5 °C 至 +60°C

可燃性等級（電纜護套）：

VDE 0482-265-2-1、EN 50265-2-1、IEC 60332-1

電纜特性：

連續柔性電纜;耐油、油脂、冷卻劑、撕裂、振動、紫外線和磨損

技術表 Side 2



產品子系列，第 2 面：

7/8“ 圓形連接器

觸點類型/性別，第 2 面：

女性

連接器設計，第 2 側：

直

附件類型，第 2 面：

連接螺母 [內螺紋]

引腳數，第 2 側：

3

編碼，第 2 面：

一個

Contact Resistance-接觸電阻，第 2 側：

10 毫歐姆

絕緣電阻，第 2 側：

10^9 歐姆

環境溫度（運行），第 2 側*：

-40 °C 至 +90 °C

污染度，第 2 面：

3 符合 DIN EN 60664-1 （VDE 0110-1） 標準

觸點基材，第 2 側：

銅鋅

觸點電鍍，第 2 面：

銀/金

觸點承載材料，第 2 側：

熱塑性聚氨酯

觸點承載顏色，第 2 側：

黑

模制主體材料，第 2 面：

熱塑性聚氨酯

模制主體顏色，第 2 面：

黑

附件材料，第 2 面：

PA

附件鍍層，第 2 面：

黑

注意，第 2 面：

請勿在負載下連接或斷開連接

安全與環境合規



符合 RoHS 標準：

是的

電阻



無鹵素：

是的

耐油性：

是的

筆記



注意降額：

通知降額

歷史



更新和修訂：

修訂號：0.35 修訂日期：2025 年 2 月 3 日

變種

項目#	商品描述	電纜長度
71289	0905 203 302/0,6 米	0.6 米
12534	0905 203 302/3 米	3 米
12535	0905 203 302/5 米	5 米
