产品描述

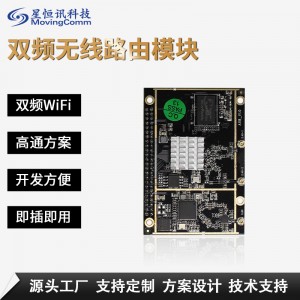

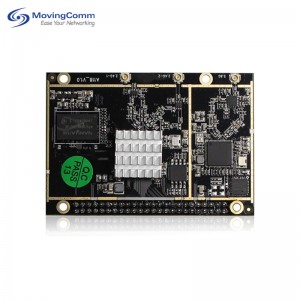

今天的万物互联的网络世界，智能通信的需求只会越来越强烈，尤其在智能工控领域。ComIoT 09模块是深圳星恒讯科技有限公司面向工业领域推出的新一代无线模块。该设备凭借爆发式成长的无线和多种有线高速宽带接入服务，提供快速的互联网接入，以安全性，稳定性，和智能性，实现数以千计的设备轻松联网，为真正意义上的设备信息化提供高速数据传输高速通信。

支持openWRT操作系统，简洁的图形界面，方便快捷使用，提供开发资料，使产品开发及嵌入应用更加便捷。满足物联网产业链中的各种嵌入式需求，如智能电网、智能交通、智能家居、金融、移动POS 终端、供应链自动化、工业自动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、军事、空间探索、农业、林业、水务、煤矿、石化等领域。

产品特点



工业级应用设计

ComIoT 09模块采用稳定性能工业级32位MIPS处理器，具有企业级别数据通信处理能力，内置128MB 系统内存，WIFI支持2.4GHz 802.11n无线协议和5.8GHz 802.11AC，提供***大速率可达432Mbps。



稳定可靠

ComIoT 09模块采用软件看门狗设计，保证系统稳定，支持长时间稳定工作，外网通信采用完备的防掉线机制，保证数据通信终端永远在线 。



方便易用

ComIoT 09模块提供标准TTL串口、以太网，WIFI和USB接口, 可直接连接串口设备、以太网设备和WIFI设备。 标准有线WAN口支持标准PPPoE协议，可直接连接ADSL设备。该设备是款智能型数据终端，上电即可进入数据传输状态，支持功能强大的云管理平台，方便多设备管理（可选），使用方便, 灵活，支持多种工作模式， 方便的系统配置和维护 （包括本地、远端Web和云平台管理）

产品规格

硬件规格

处理器

QCA9531

内存

128MB DDR2 内存

Flash

16MB SPI Flash

无线

2.4GHz 802.11n MIMO***高达300Mbps

IPEX天线接口

接口

WAN

一个10/100Mbps 百兆以太网口，MDI/X自适应。

LAN

四个10/100Mbps 百兆以太网口，MDI/X自适应。

电源接口

标准DC接口，内置电源反向保护

RESET

一个针孔式复位按钮

天线接口

2 X 2.4GHz标准IPex天线接口，特性阻抗50欧。

1 X 5.8GHz标准IPex天线接口，特新阻抗50欧。

指示灯

PWR 系统状态指示灯 x 1

2.4GHz状态指示灯 x 1

5.8GHz状态指示灯 x 1

WAN状态指示灯 x 1

LAN 状态指示灯 x 4

电源输入

标准电源

3.3V DC

功耗

***大功耗 4.5W

平均功耗 3W

闲时功耗 2W

***低功耗 1.3W

看门狗

内嵌软件看门狗，支持设备运行自检技术，设备运行故障自修复

产品尺寸

65mm x 45mm x 10mm

产品重量

11克

工作环境

工作温度: -20°C to 70°C

存储温度: -40°C to 85°C

工作湿度: 10% to 95% RH不凝结

存储湿度: 5% to 95% RH不凝结

认证

RoHS Compliance

固件

OpenWRT, Linux SDK



2.4GHz无线规格

无线标准

IEEE 802.11b/g/n

工作频段

802.11b/g/n

2.412 – 2.4835GHz

无线功能

2.4GHz 信道选择

1 – 13信道

带宽选择 20MHz / 40MHz

发射输出功率

15±2dBm

接受灵敏度

-70±2dBm @ 54Mbps

安全及加密

WEP/WPA/WPA2安全机制



5.8GHz无线规格

无线标准

IEEE 802.11AC

工作频段

802.11AC

GHz

无线功能

5.8GHz 信道选择

36 – 165信道

带宽选择 20MHz / 40MHz

发射输出功率

20±2dBm

接受灵敏度

-73±2dBm @ 54Mbps

安全及加密

WEP/WPA/WPA2安全机制



软件功能

主要功能

WAN

支持静态IP, DHCP, L2TP, PPTP, PPPoE

WIFI

支持Client, AP, Router等多种工作模式

支持WPA/WPA2加密方式， MAC地址过滤等功能



支持Mesh

VPN

支持 VPN Client PPTP / L2TP

远程管理

SYSLOG / SNMP / SSH / HTTP等功能

支持本地和远程在线升级，导入导出配置文件

支持NTP

支持VLAN, MAC地址克隆

支持多路DHCP Server及DHCP Client, DHCP捆绑MAC地址, DDNS, 防火墙， DMZ，主机流量统计等功能

支持TCP/IP, UDP, FTP（可选）, HTTP等多种网络协议
