7KM3200-0CA01-1AA0
(EAN: 4001869538631)

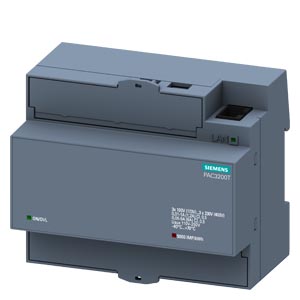

PMD SENTRON PAC3200T DIN rail
|
|
SENTRON，测量仪，7KM PAC3200T，凹顶导轨外壳 不带显示屏，L-L：400 V，L-N： 230 V，5 A，凹顶导轨装置， 3 相，MODBUS TCP，视在 /有效/无功电能， 宽电压电源，AC/DC， 螺栓型端子连接 |
| 版本 |
| 产品品牌名称 |
SENTRON |
| 产品名称 |
多功能测量仪 |
| 产品的规格 |
基本的 |
| 产品类型名称 |
7KM PAC3200T |
| 测量 |
| 测量方法 |
|
| ● 用于电压测量 |
TRMS |
| ● 用于电流测量 |
TRMS |
| 测量值采集方式 |
无缝的，连续的 |
| 电压波形 |
正弦或失真 |
| 可测量的网电频率 |
|
| ● 初始值 |
45 Hz |
| ● 终值 |
65 Hz |
| 用于测量值采集的运行方式 自动的网电频率记录 |
是 |
| 用于测量值采集的运行方式 |
|
| ● 固定在50 Hz |
否 |
| ● 固定在60 Hz |
否 |
| 电源电压 |
| 电源结构形式 |
宽电压范围电源 |
| 电压类型 电源电压 |
AC/DC |
| 适应性 |
| 使用的适宜性 |
导轨装置 |
| 产品功能 |
| 产品功能 |
|
| ● 电压测量 |
是 |
| ● 电流测量 |
是 |
| ● 有效功率测量 |
是 |
| ● 无功功率测量 |
是 |
| 显示和操作 |
| 显示器规格 |
不带显示屏的导轨外壳 |
| 按键数 |
4 |
| 通讯 |
| 协议 在以太网接口处 支持 |
MODBUS TCP |
| 传输率 1 工业以太网 |
10 Mbit/s |
| 传输率 2 工业以太网 |
100 Mbit/s |
| 故障限制 |
| 参考条件 对于测量***度的 |
符合 IEC61557-12、IEC62053-22 和 IEC62053-23 |
| 输入/输出 |
| 数字输入端数量 |
1 |
| 数码式输入端的运行条件 外部电源 |
是 |
| 数字输出端数量 |
1 |
| 操作输出端规格 |
电子设备 |
| 电气连接规格 在数字输出端 |
螺栓连接 |
| 测量输入 |
| 可测量的网电电压 在 (PE)N 和 L 之间 AC 时 ***大额定值 |
230 V |
| 可测量的网电电压 在 (PE)N 和 L 之间 AC 时 |
|
| ● ***小值 |
46 V |
| ● ***大值 |
276 V |
| 可测量的网电电压 外导体之间的 AC 时 ***大额定值 |
400 V |
| 电压的测量区扩展 带有外部的电压互感器 |
是 |
| 内阻 外导体和中性线 在电压测量时 |
1 M |
| 测量类别 用于电压测量 |
CAT III |
| 可测量的电流 |
|
| ● 1 AC 时 额定值 |
1 A |
| ● 2 AC 时 额定值 |
5 A |
| 相对的可测量电流 AC 时 |
|
| ● ***小值 |
1 % |
| ● ***大值 |
120 % |
| 电流的测量区扩展 带有外部的电流互感器 |
是 |
| 零点遏制 在电流测量时 |
10 mA |
| ● 用于中性线电流 |
45 mA |
| 视在功率消耗 在电流测量时 |
|
| ● 对于测量范围5 A 每个相位 |
0.5 VA |
| 测量类别 用于电流测量 |
CATIII |
| 连接 |
| 电气连接规格 |
|
| ● 在电压的测量输入端 |
螺栓连接 |
| ● 在电流的测量输入端 |
螺栓连接 |
| 机械设计 |
| 紧固类型 DIN 导轨安装 |
是 |
| 多功能测量器的结构尺寸 |
6HP |
| 高度 |
90 mm |
| 宽度 |
108 mm |
| 深度 |
64 mm |
| 安装深度 |
70.8 mm |
| 装入位置 |
任意的 |
