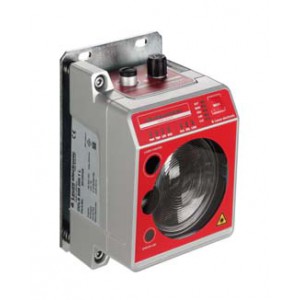

劳易测 DCR 248i FIX-N1-102-R3 固定式 2D 条码阅读器 实物与图片可能不同
基础数据
系列 DCR 200i
芯片 CMOS (Global Shutter)
功能
软件功能 读取 2D 条码
读取一维码
读取数据
可读条码类型 2/5隔行扫描码
32码
Aztec码
Codabar
Code 39
Code 93
Code 128
EAN 8/13码
EAN 128码
GS1 DataBar
GS1 Databar QR编码
GS1 Databar Stacked
GS1 Databar 全方位
PDF417
Pharma码
QR编码
UPC码
数据矩阵条码
光学数据
读取距离 40 ... 120 mm
光源 LED, 红色
传输信号波形 脉冲
相机水平分辨率 1,280 px
相机垂直分辨率 960 px
模块大小 0.127 ... 0.5 mm
电子快门速度 0.068 ... 5 ms
相机类型 单色
电气数据
保护电路 反极性保护
短路保护
性能数据
供电电压 UB 18 ... 30 V, DC
平均功耗 8 W
输入端
数字开关量输入数 1 个
开关量输入
类型 数字开关量输入
电压类型 DC
输出
数字开关量输出数 1 个
开关量输出
类型 数字开关量输出
电压类型 DC
***大开关电流 100 mA
开关量输出1
开关元件 MOSFET-半导体
开关原理 +24 V开关量
输入/输出端可选
可选输入/输出数 2 个
类型 输入/输出端可选
电压类型，输出端 DC
电压类型，输入端 DC
接口
类型 Ethernet, PROFINET, RS 232, RS 422
RS 232
功能 过程
传输速度 4,800 ... 115,200 Bd
数据格式 可调节
起始位 1
数据位 8
停止位 1
奇偶性 无
传输协议
数据编码 ASCII
二进制
RS 422
功能 过程
传输速度 4,800 ... 115,200 Bd
数据格式 可调节
起始位 1
数据位 数据位7和8
停止位 停止位1和2
奇偶性 可调节
数据编码 ASCII
二进制
Ethernet
结构 客户
服务器模式
地址分配 DHCP
手动地址分配
传输速度 10 / 100 Mbit/s
功能 过程
开关功能性 无
传输协议 TCP/IP ，UDP
Profinet
功能 过程
性能等级 B
协议 PROFINET RT
传输速度 100 Mbit/s
服务接口
类型 Ethernet
Ethernet
功能 售后服务
连接
接口数量 2 个
连接1
功能 供电电源
信号输入
信号输出
数据接口
类型 接头
螺纹规格 M12
类型 插头
材料 金属
引脚数 12 个引脚
编码 A-编码
连接2
功能 数据接口
配置接口
类型 接头
螺纹规格 M12
类型 插座
材料 金属
引脚数 4 个引脚
编码 D-编码
机械参数
结构 方形
尺寸（宽 x 高 x 长） 43 mm x 61 mm x 44 mm
外壳材料 塑料
金属
金属外壳 压铸铝
塑料外壳 计算机
镜头盖材料 塑料
净重 120 g
外壳颜色 银
紧固类型 安装螺纹
通过可选安装设备
操作和显示
显示类型 LED
LED数 10 个
配置类型 参数化代码
示教
通过网络浏览器
操作控制 按钮
操作控制功能 自动配置
触发
调整模式
环境数据
环境温度，工作 0 ... 45 °C
环境温度，储藏 -20 ... 70 °C
相对空气湿度（无冷凝） 90 %
