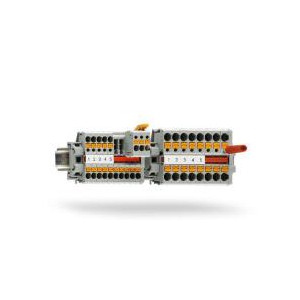

微型接线端子

微型接线端子可以满足机械制造、开关设备和控制柜制造中日益增加的小型化需求。尽管尺寸很小，但这些接线端子仍可使用CLIPLINE complete系统的标准桥接件、标识和测试附件。

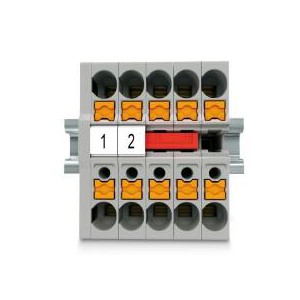

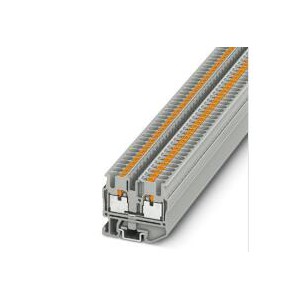

MPT 2,5 - 微型直通式接线端子

3248125

微型直通式接线端子， 标称工作电压: 500 V， 额定电流: 24 A， 连接量: 2， 位数: 1， 接线方式: 直插式连接， ***层， 额定接线容量: 2.5 mm2， 横截面: 0.14 mm2 - 4 mm2， 安装方式: NS 15， 颜色: 灰色

产品详情



折叠全部

---

---

技术数据



---

产品属性

产品类型	微型连接器
应用领域	铁路工业
	机械工程
	工厂工程
位数	1
连接量	2
行数	1
电位	1
绝缘特性
过电压类别	III
污染等级	3

---

电气特性

额定浪涌电压	6 kV
额定条件下的***大功耗	0.77 W

---

连接数据

每层的连接数量	2
额定横截面	2.5 mm²
额定接线容量AWG	12
***层
剥线长度	8 mm ... 10 mm
塞规	A3
连接符合标准	IEC 60947-7-1
刚性导线横截面	0.14 mm² ... 4 mm²
横截面 AWG	26 ... 12 (按IEC标准修订)
柔性导线横截面	0.14 mm² ... 2.5 mm²
导线横截面，柔性[AWG]	26 ... 14 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管）	0.14 mm² ... 2.5 mm²
柔性导线横截面（带塑料绝缘管的套管）	0.14 mm² ... 2.5 mm²
2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管	0.5 mm²
标称电流	24 A (带有2.5 mm² 导线接线容量)
***大负载电流	27 A (当连接截面积为4 mm²的导线时)
额定电压	500 V
额定横截面	2.5 mm²
***层 直接插拔式连接横截面
刚性导线横截面	0.34 mm² ... 4 mm²
柔性导线横截面（套管不带塑料绝缘管）	0.34 mm² ... 2.5 mm²
柔性导线横截面（带塑料绝缘管的套管）	0.34 mm² ... 2.5 mm²

---

Ex数据

额定参数 (ATEX/IECEx)
标识	II 2 GD  Ex eb IIC Gb
工作温度范围	-60 °C ... 110 °C
Ex认证附件	3248140 D-MPT 2,5
	1204504 SZF 0-0,4X2,5
	3022263 CLIPFIX 15
桥接列表	插入式桥接件 / FBS 2-5 / 3030161
	插入式桥接件 / FBS 3-5 / 3030174
	插入式桥接件 / FBS 4-5 / 3030187
	插入式桥接件 / FBS 5-5 / 3030190
	插入式桥接件 / FBS 10-5 / 3030213
	插入式桥接件 / FBS 20-5 / 3030226
	插入式桥接件 / FBS 50-5 / 3038930
桥接数据	20 A / 2.5 mm²
防爆温度上升	40 K (20 A / 2.5 mm²)
标称工作电压	440 V
用于使用桥接件进行桥接	440 V
- 不相邻的接线端子之间桥接	352 V
- 切割至所需长度的桥接	220 V
- 切割至所需长度的桥接，带盖板	440 V
额定绝缘电压	400 V
输出	(***)
Ex等级 常规
额定电流	20.5 A
***大负载电流	24 A
接触电阻	0.8 mΩ
Ex 连接数据 概述
额定横截面	2.5 mm²
额定接线容量AWG	14
刚性接线容量	0.14 mm² ... 4 mm²
接线容量AWG	26 ... 12
柔性接线容量	0.14 mm² ... 2.5 mm²
接线容量AWG	26 ... 14

---

尺寸

宽度	5.2 mm
端板宽度	2.2 mm
高度	36 mm
深度	32.1 mm
NS 15深度	32.8 mm

---

材料规格

颜色	灰色
阻燃等级，符合UL 94	V0
绝缘材料组	I
绝缘材料	PA
低温下的静态绝缘材料应用	-60 °C
绝缘材料相对温度指数（电气，UL 746 B）	130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26	HL 1 - HL 3
表面可燃性NFPA 130 (ASTM E 162)	通过
烟雾比光密度NFPA 130 (ASTM E 662)	通过
烟气毒性NFPA 130 (SMP 800C)	通过

---

电气测试

电涌电压测试
测试电压设定值	7.3 kV
结果	已通过测试
温升测试
温度上升要求测试	温度上升 ≤ 45 K
结果	已通过测试
短时耐受电流 2.5 mm²	0.3 kA
短时耐受电流 4 mm²	0.48 kA
结果	已通过测试
工频耐受电压
测试电压设定值	1.89 kV
结果	已通过测试

---

机械特性

机械参数
开口式侧板	是

---

机械测试

机械强度
结果	已通过测试
载体上的附件
DIN导轨/固定支点	NS 15
测试力设定值	1 N
结果	已通过测试
导线损坏和松动测试
导线横截面／重量	0.14 mm² / 0.2 kg
	2.5 mm² / 0.7 kg
	4 mm² / 0.9 kg
结果	已通过测试

---

环境和真实条件

老化
温度循环	192
结果	已通过测试
针焰测试
暴露时间	30 s
结果	已通过测试
振荡/宽频带噪音
规格	DIN EN 50155 (VDE 0115-200):2008-03
频谱	2类，B级使用寿命测试，在转向架上进行
频率	f1 = 5 Hz 到 f2 = 250 Hz
ASD等级	6.12 (m/s²)²/Hz
加速度	3.12g
每轴的测试周期	5 h
测试方向	X-, Y- 与 Z-轴
结果	已通过测试
冲击
规格	DIN EN 50155 (VDE 0115-200):2008-03
脉冲波形	半弦
加速度	30g
电击时间	18 毫秒
每个方向的电击次数	3
测试方向	X-, Y- 与 Z-轴 （正向与负向）
结果	已通过测试
环境条件
环境温度（运行）	-60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关***高短期工作温度，请参见电气特性相对温度指数)
环境温度（存放/运输）	-25 °C ... 60 °C (短期内，不超过24 h，-60°C至+70°C)
环境温度（组装）	-5 °C ... 70 °C
环境温度（执行）	-5 °C ... 70 °C
允许湿度（运行）	20 % ... 90 %
允许湿度（存放/运输）	30 % ... 70 %

---

标准和规范

连接符合标准

IEC 60947-7-1

---

安装

安装类型

NS 15

---

商业数据



订货号	3248125
包装单位	50 pc
***小订货量	50 pc
销售关键代码	BE2261
产品关键代码	BE2261
目录页面	页码97 (C-1-2019)
GTIN	4046356768764
单件重量（含包装）	5.674 g
单件重量（不含包装）	5.607 g
关税号	8536901900
原产地	PL
