本使用说明仅适用于本公司生产的JBJBLYC-1型量水堰计,型号为JBLYC-1。

1用途

JBLYC-1型磁致式量水堰计适用于长期测量河流、湖泊、水库、坝体等堰槽的水位，是监测水位及流量变化的有效监测设备。量水堰计采用磁致伸缩液位计作为传感器进行测量，具有分辨率高、稳定性好、性能可靠、响应速度快，工作寿命长等优点。

磁致式量水堰计主要功能有线性测量，***位置输出，非接触式连续测量，永不磨损，传感器不用标定及定期维护，输出信号多种选择(RS485、电压、电流)，安装简单方便。

2规格及主要技术参数

规格型号	JBJBLYC-1
测量范围	0mm～1000mm(量程自选)
灵敏度	≤0.01mm
测量精度	0.1mm
输出信号	RS485
报文方式	自报/召测
调试方式	地址码和波特率自设定
绝缘电阻	≥50Ω
储存温度	-30℃～+70℃

3结构及工作原理

3.1结构

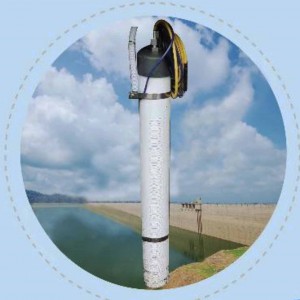

JBLYC-1型磁致式量水堰计由防污管、磁致伸缩液位传感器、观测电缆等组成。



3.2工作原理

磁致伸缩液位传感器主要由测杆、电子仓和套在测杆上的非接触磁浮球组成。测杆内装有磁致伸缩线(波导丝)，测杆由不导磁的不锈钢管制成。测量时电子仓发出起始脉冲，起始脉冲在波导丝中传输，产生沿波导丝方向的旋转磁场，当这个磁场与浮球中的***磁场相遇时，产生磁致伸缩效应，使波导丝发生扭动，这一扭动被电子拾能机构所感知并转换成相应的电流脉冲，测量电路计算出两个脉冲之间的时间差，即可***地测出被测液位值。

4计算

4.1堰槽中的水位变化量△L与量水堰计的测量值F具有线性关系，计算公式为：

△L= K×(F－Fo)

式中：△L—堰槽中的水位变化量，单位为mm；

  F—量水堰计的实时测量值，单位为F；

  Fo—量水堰计的基准值，单位为F；

   K—量水堰计传感器系数，单位为mm/F。

4.2当量水堰计水位测量值△L为正值时表示堰槽水位相对基准值升高。

4.3 当量水堰仪水位测量值△L为负值时表示堰槽水位相对基准值降低。

(图1)磁致伸缩式量水堰计结构图

4.4在正常工作范围内温度的变化对传感器测值影响甚小，经试验测得其温度修正系数小于***小读数，实际使用中不需要温度修正。量水堰计具有智能识别功能，输出信号为RS485数字量, 直接显示工程物理量。

5仪器的安装

5.1检查

量水堰计安装之前应在现场对磁致伸缩液位传感器、浮子等组件进行检查，确保仪器完好才能安装。

5.2槽式安装法

量水堰计应安装在堰板的上游≥100cm处,在堰槽的侧壁做一内凹槽，在底部开一个安装洞，安装洞的直径应大于￠15cm的孔，低于水面深为10cm(尺寸见图2所示)。在安装洞中插入防污管，查看上端盖上的水平泡调整防污管的垂直度，管四周用水泥砂浆固结，防止砂浆进入防污管。在防污管四周填入清洁细碎石，直至将凹槽填满。

附流量计算公式：

a) 直角三角堰流量计算公式：

Q =1.4× h^5/2

式中：Q—流量，单位为m³/s；

H—堰上水头，单位为m。

b) 矩形堰流量计算公式：

Q = m×b×sqrt(2g)×h^3/2

m =(0.402+0.054×(h/p))

式中：Q—流量，单位为m³/s；

b—堰宽，单位为m；

h—堰上水头，单位为m；

p—堰顶板至堰顶距离，单位为m。

c) 梯形流量计算公式：

Q=1.86bh^3/2

式中:Q—流量，单位为m³/s；

b—堰底宽，单位为m；

h—堰上水头，单位为m。

5.3仪器组装

将量水堰计防污管固定在安装洞中后,打开磁致伸缩传感器的外包装取出传感器和浮子，将储液筒上端盖旋下，再将磁致伸缩液位传感器测杆上的定位锁紧环卸下，取下浮子，测杆插入储液筒上端盖M18×1.5螺纹孔中旋紧，再将取下的浮子按原方向复位(有CN标记的半球在液面之上)，锁紧环复位(固定在距测杆端头约19mm处即可。***后将装好传感器的储液筒上端盖旋紧。

5.3.1注意事项：

5.3.1.1安装和搬运过程中不可使测杆弯曲，切勿使传感器的电子仓和测杆承受大的冲击。

5.3.1.2止位环取下时记住其在测杆上的位置以便复位时回至原位。

5.3.1.3安装时传感器装入防污管时浮子应放在止位环处，不得由高处向低处自由落下，另外禁止浮子在测杆两头来回快速运动撞击止位环，避免浮子由于撞击而损坏。

5.4接线方法

量水堰计的观测电缆线必须避开交流电源线、射频信号源和其它有干扰的地方。电缆的屏蔽线必须完好无断线，防雷地线应接到接地网上。

5.5选取基准值

量水堰计的测量值为实时测量值相对于基准值的变化量，所以基准值选取的准确与否，将直接影响到测值的准确性。

选取相同时间、稳定气温的3次相近的读数，经平均后做为基准值，量水堰计安装在混凝土中应选取水化热过后的测值。基准值选定后应做好记录，作为计算的基准值。

为使基准值取的更准确，可将以上操作重复进行两次，如果两次测值基本相同(误差≤0.5％F.S)，则证明基准值取值正确。

量水堰计的测量值出现偏差时，可用以上方法重新校准基准值。

6测量与通讯

6.1读数仪测量

使用VM-103C型读数仪测量量水堰计，将测量线快速插头插入读数仪的左边插座，将测量线的各色夹子对应连接上量水堰计的输出电缆芯线，红为电源+，黑为电源-，白为信号A，绿为信号B。

6.2自动化测量

a) 当测点布设较为分散可选用： CWM804型智能模块。通讯为RS485有线或GPRS无线。

b) 当测点布设较多＞4点可选用： CWM8016型自动测量模块。CWM8016型自动测量模块可同时接入16套量水堰计，与计算机通信方式有有线通讯、无线通讯、光纤通讯等。无线通讯方式有：GPRS/CDMA/Zigbee、数传电台、433电台、无线网桥等。

7 电缆故障检查

量水堰计接长电缆的型号为YSPT—4，其电阻值为45Ω/km左右。

用100V 直流兆欧表或用万用表MΩ档测量(红、黑线对绿、白线或对屏蔽线)的电阻值，如果电阻测值非常大或无穷大，电缆可能断开。如果电阻测值非常小，电缆可能是短路。

其表现为读数仪测量不出读数，可能电缆接头进水短路或断裂。

8 传感器故障排除

8.1如果传感器测量出现故障，应从以下几方面检查；

a) 检查量水堰计和读数仪的测量线连接是否正确；

b) 检查电缆是否有破损和断裂；

c) 检查电缆接头连接是否正常,如电缆接头、接线端子等。

8.2如果观测数据不稳定，应从以下几方面检查：

a) 将屏蔽线并接到读数仪测量线的黑线夹子上；

b) 可能电缆接头处进水，将其剪掉，重新连接；

c) 安装部件松动或量水堰计倾斜比较大；

d) 检查储液筒内是否有杂物；

e) 检查浮球上下移动是否正常；

f) 如果测量数据随时间的变化产生误差，检查浮球上是否被钙化物或青苔包裹；

g) 检查附近是否有干扰源，如电动机、发电机、天线或交流动力电缆，远离上述干扰源。

按以上步骤如不能排除故障，请联系厂家咨询。

9 注意事项

量水堰计安装就位前、后应及时测量读数，根据仪器编号和设计编号作好记录并存档，特别注意保护仪器的信号引出电缆。
