接触器 220 V AC 50/60 HZ AC3 5.5 kW 400 V 辅助触点 1 个常开触点 + 1 个常闭触点 3 极，规格 S0 螺丝端子

产品品牌名称

SIRIUS

产品名称

接触器

产品类型名称

3RT6

综合技术数据

接触器的结构尺寸

S0

产品扩展辅助开关

是

损耗功率 [W] 电流测定值时

● AC 时在热运行状态中每个电极

0.5 W

● 无负载电流份额典型

1.97 W

损耗功率计算类型电极相关

正方形

绝缘电压测定值

690 V

污染程度

3

抗冲击电压能力测定值

6 kV

针对安全隔离的***大允许电压在线圈和主触点之间符合 EN 60947-1

400 V

耐冲击性方波冲击时

● AC 时

7,5g / 5 ms, 4,7g / 10 ms

耐冲击性正弦冲击时

● AC 时

11,8g / 5 ms, 7,4g / 10 ms

机械式使用寿命（转换周期）

● 接触器的典型

10 000 000

● 带有辅助开关块的接触器的典型

10 000 000

RoHS 指令（日期）

05/01/2012

环境条件

安装高度高度超出水平面以上 ***大值

2 000 m

环境温度

● 运行期间

-25 ... +60 °C

● 存放期间

-55 ... +80 °C

主电路

极数用于主电路

3

常开触点数量用于主触点

3

常闭触点数量用于主触点

0

工作电压

● AC-3 时测定值 ***大值

690 V

● AC-3e 时测定值 ***大值

690 V

工作电流

● AC-1 时 ***高 690 V

— 环境温度 40 °C 时测定值

40 A

— 环境温度 60 °C 时测定值

35 A

● AC-3 时

— 400 V 时测定值

12 A

— 690 V 时测定值

9 A

● AC-3e 时

— 400 V 时测定值

12 A

— 690 V 时测定值

9 A

可连接的导线截面在主电路中 AC-1 时

● 60 °C 时许可***小值

10 mm²

● 40 °C 时许可***小值

10 mm²

工作电流约 200000 次操作循环 AC-4

● 400 V 时测定值

5.5 A

● 690 V 时测定值

5.5 A

额定功率

● AC-1 时

— 230 V时测定值

13.3 kW

— 230 V时 60 °C 时测定值

13.3 kW

— 400 V 时 60 °C 时测定值

23 kW

— 690 V 时 60 °C 时测定值

40 kW

● AC-3 时

— 230 V时测定值

3 kW

— 400 V 时测定值

5.5 kW

— 690 V 时测定值

7.5 kW

● AC-3e 时

— 400 V 时测定值

5.5 kW

— 690 V 时测定值

7.5 kW

额定功率约 200000 次操作循环 AC-4

● 400 V 时测定值

2.6 kW

● 690 V 时测定值

4.6 kW

空载运行频率

● AC 时

5 000 1/h

开关频率

● AC-1 时 ***大值

1 000 1/h

● AC-3 时 ***大值

1 000 1/h

● AC-3e 时 ***大值

1 000 1/h

● AC-4 ***大值

300 1/h

控制电路/控制

电压类型控制馈电电压的

AC

控制馈电电压 AC 时

● 50 Hz 时测定值

220 V

● 60 Hz 时测定值

220 V

工作区要素控制馈电电压测定值电磁线圈的 AC 时

● 50 Hz 时

0.8 ... 1.1

● 60 Hz 时

0.85 ... 1.1

起动视在功率电磁线圈的 AC 时

● 50 Hz 时

68 VA

● 60 Hz 时

67 VA

感应功率因数对于线圈的起动功率

● 50 Hz 时

0.72

● 60 Hz 时

0.74

停机视在功率电磁线圈的 AC 时

● 50 Hz 时

7.9 VA

● 60 Hz 时

6.5 VA

感应功率因数对于线圈的停机功率

● 50 Hz 时

0.25

● 60 Hz 时

0.28

辅助电路

常闭触点数量用于辅助触点无延迟转换的

1

常开触点数量用于辅助触点无延迟转换的

1

工作电流 AC-12 时 ***大值

10 A

工作电流 AC-15 时

● 230 V时测定值

10 A

● 400 V 时测定值

3 A

● 690 V 时测定值

1 A

工作电流 DC-12 时

● 24 V 时测定值

6 A

● 110 V时测定值

3 A

● 220 V 时测定值

1 A

工作电流 DC-13 时

● 24 V 时测定值

6 A

● 110 V时测定值

1 A

● 220 V 时测定值

0.3 A

接触可靠性辅助触头的

每亿次操作转换有一次错接(17V, 1mA)

UL/CSA 额定数据

输出的机械功率 [hp] 对于三相交流电机 460/480 V 时测定值

7.5 hp

保护装置，防止短路导致开关装置损坏。

熔断体规格

● 用于主电路的短路保护

— 对于相配类型1 需要

gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 63 A

— 对于相配类型2 需要

gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 25 A

● 用于辅助开关的短路保护需要

保险丝gL/gG: 10A

装入/固定/外廓尺寸

装入位置

可垂直安装面可旋转 +/-180°，在垂直安装面可向前和向后倾斜 +/- 22.5°

紧固类型

按照DIN EN 50022在35mm安装导轨上的螺丝固紧和扣接固紧

● 并排装配

是

高度

85 mm

宽度

45 mm

深度

97 mm

须遵守间距单列式安装的侧向地

0 mm

接口/ 接线端子

电气连接规格

● 用于主电路

螺栓连接

● 用于辅助和控制电路

螺栓连接

可连接的导线截面类型用于主触点

● 单芯线或多芯线

2x (1 ... 2.5 mm²), 2x (2.5 ... 10 mm²)

● 细芯线的带有电缆末端加工

2x (1 ... 2.5 mm²), 2x (2.5 ... 6 mm²), 1x 10 mm²

可连接的导线截面类型

● 用于辅助触点

— 单芯线或多芯线

2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)

— 细芯线的带有电缆末端加工

2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)

● 在 AWG 导线处用于辅助触点

2x (20 ... 16), 2x (18 ... 14)

电气安全

防护等级 IP 正面的符合 IEC 60529

IP20

防接触保护正面的符合 IEC 60529

确保从前部垂直触摸时手指安全

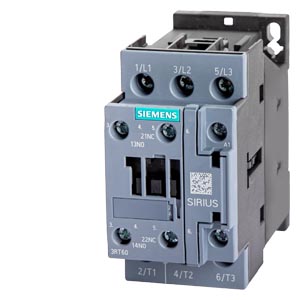

SIEMENS/西门子 3RT5/6 交流接触器3RT6024-1AN20

技术数据
