菲尼克斯接线端子 传感器接线端子和执行器接线端子可确保清晰明确的信号接线

菲尼克斯接线端子 PTIO传感器/执行器接线端子外形紧凑，可根据现代化设备控制系统的接线要求量身定制。使用传感器/执行器接线端子，您可使用宽度仅3.5 mm的端子为双极启动器和执行器接线。此外，还可以将接线端子与3线或4线制传感器和执行器相连接。

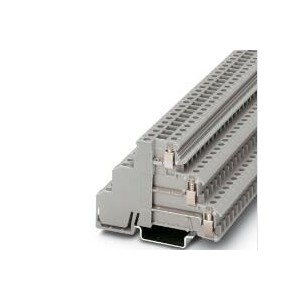

DIKD 1,5 - 启动器/执行器接线端子

2715979

启动器/执行器接线端子， 标称工作电压: 250 V， 额定电流: 24 A， 接线方式: 螺钉连接， 第1，2和第3层， 额定接线容量: 2.5 mm2, 横截面: 0.2 mm2 - 4 mm2， 安装方式: NS 35/7,5， NS 35/15， 颜色: 灰色



折叠全部

---

---

技术数据



---

产品属性

产品类型	传感器/执行器端子
连接量	6
行数	3
电位	3
绝缘特性
过电压类别	III
污染等级	3

---

电气特性

额定浪涌电压	4 kV
额定条件下的***大功耗	0.77 W

---

连接数据

每层的连接数量	2
额定横截面	2.5 mm²
第1，2和第3层
螺纹	M3
紧固扭矩	0.5 ... 0.6 Nm
剥线长度	8 mm
塞规	A3
连接符合标准	IEC 60947-7-1
刚性导线横截面	0.2 mm² ... 4 mm²
横截面 AWG	24 ... 12 (按IEC标准修订)
柔性导线横截面	0.2 mm² ... 2.5 mm²
导线横截面，柔性[AWG]	24 ... 14 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管）	0.25 mm² ... 2.5 mm²
柔性导线横截面（带塑料绝缘管的套管）	0.25 mm² ... 2.5 mm²
包含插拔式桥接件在内的接线容量，刚性	4 mm²
包含插拔式桥接件在内的接线容量，柔性	2.5 mm²
2根横截面相同的导线，刚性导线	0.2 mm² ... 1 mm²
2根横截面相同的导线，柔性导线	0.2 mm² ... 1 mm²
2根具有相同横截面的导线，柔性，带套管但不带塑料套管	0.25 mm² ... 1 mm²
2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管	0.5 mm² ... 1 mm²
标称电流	24 A
***大负载电流	30 A (当连接截面积为4 mm²的导线时)
额定电压	250 V
额定横截面	2.5 mm²

---

尺寸

宽度	6.2 mm
高度	72.5 mm
NS 35/7,5深度	54.5 mm
NS 35/15深度	62 mm

---

材料规格

颜色	灰色
阻燃等级，符合UL 94	V2
绝缘材料组	I
绝缘材料	PA
低温下的静态绝缘材料应用	-40 °C
绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21））	125 °C
绝缘材料相对温度指数（电气，UL 746 B）	125 °C

---

电气测试

电涌电压测试
结果	已通过测试
温升测试
温度上升要求测试	温度上升 ≤ 45 K
结果	已通过测试
短时耐受电流 2.5 mm²	0.3 kA
	0.3 kA
	0.3 kA
结果	已通过测试
工频耐受电压
测试电压设定值	1.5 kV
结果	已通过测试

---

机械特性

机械参数
开口式侧板	否

---

机械测试

机械强度
结果	已通过测试
载体上的附件
DIN导轨/固定支点	NS 35
测试力设定值	1 N
结果	已通过测试
导线损坏和松动测试
旋转速度	10 (+/- 2) rpm
rpm	135
导线横截面／重量	0.2 mm² / 0.2 kg
	2.5 mm² / 0.7 kg
	4 mm² / 0.9 kg
结果	已通过测试

---

环境和真实条件

针焰测试
暴露时间	30 s
结果	已通过测试
振荡/宽频带噪音
规格	DIN EN 50155 (VDE 0115-200):2018-05
冲击
测试方向	X-, Y- 与 Z-轴 （正向与负向）
环境条件
环境温度（运行）	-60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关***高短期工作温度，请参见电气特性相对温度指数)
环境温度（存放/运输）	-25 °C ... 60 °C (短期内（不超过24  小时），-60 °C到+70 °C)
环境温度（组装）	-5 °C ... 70 °C
环境温度（执行）	-5 °C ... 70 °C
允许湿度（运行）	20 % ... 90 %
允许湿度（存放/运输）	30 % ... 70 %

---

标准和规范

连接符合标准

IEC 60947-7-1

---

安装

安装类型	NS 35/7,5
	NS 35/15

---

商业数据



订货号	2715979
包装单位	50 pc
***小订货量	50 pc
销售关键代码	BE1217
产品关键代码	BE1217
目录页面	页码481 (C-1-2019)
GTIN	4017918061722
单件重量（含包装）	20.22 g
单件重量（不含包装）	19 g
关税号	8536901900
原产地	PL
