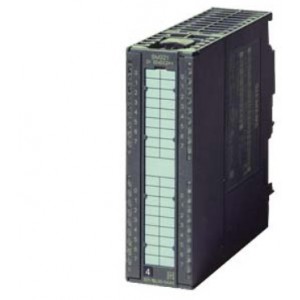

SIMATIC S7-1500， 模拟量输出模块 模拟输出 8xU/I 高速型，16 位分辨率 ， 精度 0.3%， 8 通道，分成组，每组 8， 诊断；替换值 8 通道以 0.125ms 过采样; 模块支持 安全 断开负载组 至 SIL2 根据 ENIEC 62061:2021 和 Category 3 / PL d 根据 EN ISO 13849-1:2015。 供货范围内包含 馈电元素，屏蔽支架 和屏蔽端子： 前连接器（螺钉型接线端子 或直插式）单独订货 |
| 一般信息 |
| 产品类型标志 |
AQ 8xU/I HS |
| 硬件功能状态 |
FS01 以上版本 |
| 固件版本 |
V2.1.0 |
| ● 可更新固件 |
是 |
| 产品功能 |
| ● I&M 数据 |
是; I&M0 至 I&M3 |
| ● 时钟同步模式 |
是 |
| ● 按优先级启动 |
否 |
| ● 可变输出范围 |
否 |
| 附带程序包的 |
| ● STEP 7 TIA 端口，可组态 / 已集成，自版本 |
V14 / - |
| ● STEP 7 可组态/ 已集成，自版本 |
V5.5 SP3 / - |
| ● PROFIBUS 版本 GSD 版 / GSD 修订版以上 |
V1.0 / V5.1 |
| ● PROFINET 版本 GSD 版 / GSD 修订版以上 |
v2.3 / - |
| 运行模式 |
| ● 过采样 |
是 |
| ● MSO |
是 |
| 运行中的 CiR 配置 |
| 可在 RUN 模式下更改参数分配 |
是 |
| 可在 RUN 模式下校准 |
是 |
| 电源电压 |
| 额定值 (DC) |
24 V |
| 允许范围，下限 (DC) |
19.2 V |
| 允许范围，上限 (DC) |
28.8 V |
| 反极性保护 |
是 |
| 输入电流 |
| 耗用电流，***大值 |
320 mA; 19.2 V 供电时 |
| 功率 |
| 来自背板总线的功率输出 |
1.15 W |
| 功率损失 |
| 功率损失，典型值 |
7 W |
| 模拟输出 |
| 模拟输出端数量 |
8 |
| 电压输出，短路保护 |
是 |
| 电压输出，短路电流，***大值 |
45 mA |
| 电流输出，空载电压，***大值 |
20 V |
| 循环时间（所有通道） ***小值 |
125 µs; 与激活的通道数量无关 |
| 输出范围，电压 |
| ● 0 至 10 V |
是 |
| ● 1 V 至 5 V |
是 |
| ● -5 V 至 +5 V |
否 |
| ● -10 V 至 +10 V |
是 |
| 输出范围，电流 |
| ● 0 至 20 mA |
是 |
| ● -20 mA 至 +20 mA |
是 |
| ● 4 mA 至 20 mA |
是 |
| 执行器连接 |
| ● 对于两线制接口电压输出 |
是 |
| ● 对于四线制接口电压输出 |
是 |
| ● 对于两线制接口电流输出 |
是 |
| 负载电阻（在额定输出范围内） |
| ● 电压输出端的***小值 |
1 k |
| ● 电压输出端的电容负载，***大值 |
100 nF |
| ● 电流输出端的***大值 |
500 |
| ● 电流输出端的电感负载，***大值 |
1 mH |
| 导线长度 |
| ● 屏蔽，***大值 |
200 m |
| 输出端的模拟值构成 |
| 集成和转换时间/每通道分辨率 |
| ● 带有过调制的分辨率（包括符号在内的位数），***大值 |
16 bit |
| ● 转换时间（每个通道） |
50 µs; 与激活的通道数量无关 |
| 起振时间 |
| ● 对于电阻负载 |
30 µs; 参见手册中的附加说明 |
| ● 对于电容负载 |
100 µs; 参见手册中的附加说明 |
| ● 对于电感负载 |
100 µs; 参见手册中的附加说明 |
| 误差/精度 |
| 输出波纹（与输出范围有关，带宽 0 至 50 kHz），(+/-) |
0.02 % |
| 线性错误（与输出范围有关），(+/-) |
0.15 % |
| 温度错误（与输出范围有关），(+/-) |
0.002 %/K |
| 输出端之间的串扰，***大值 |
-100 dB |
| 25 °C 时起振状态下的重复精度（与输出范围有关），(+/-) |
0.05 % |
| 精度的备注 |
温度低于 0°C 时，消耗误差和温度误差的数据将加倍 |
| 整个温度范围内的操作错误限制 |
| ● 电压，与输出范围有关，(+/-) |
0.3 % |
| ● 电流，与输出范围有关，(+/-) |
0.3 % |
| 基本错误限制（25 °C 时的操作错误限制） |
| ● 电压，与输出范围有关，(+/-) |
0.2 % |
| ● 电流，与输出范围有关，(+/-) |
0.2 % |
| 等时模式 |
| 加工时间和激活时间 (TWA) ***小值 |
100 µs |
| 总线循环时间 (TDP) ***小值 |
250 µs |
| 报警/诊断/状态信息 |
| 诊断功能 |
是 |
| 可接入替代值 |
是 |
| 报警 |
| ● 诊断报警 |
是 |
| 诊断 |
| ● 电源电压监控 |
是 |
| ● 断线 |
是; 仅限电流输出类型 |
| ● 短路 |
是; 仅限电压输出类型 |
| ● 溢出/下溢 |
是 |
| 诊断显示 LED |
| ● RUN LED |
是; 绿色 LED |
| ● ERROR LED |
是; 红色 LED |
| ● 电源电压监控 (PWR-LED) |
是; 绿色 LED |
| ● 通道状态显示 |
是; 绿色 LED |
| ● 用于通道诊断 |
是; 红色 LED |
| ● 用于模块诊断 |
是; 红色 LED |
| 电位隔离 |
| 通道的电势分离 |
| ● 在通道之间 |
否 |
| ● 在通道之间，分组点数 |
8 |
| ● 在通道和背板总线之间 |
是 |
| ● 在通道和负载电压 L+ 之间 |
是 |
| 允许的电位差 |
| S 和 MANA (UCM) 之间 |
DC 8 V |
| 绝缘 |
| 绝缘测试，使用 |
707 V DC（测试类型） |
| 标准、许可、证书 |
| 适用于安全关断标准组件 |
是; FS04 以上版本 |
| 安全关断标准组件可达到的***大安全等级 |
| ● 性能等级符合 ISO 13849-1 |
PL d |
| ● 类别符合 ISO 13849-1 |
3 类 |
| ● 符合 IEC 62061 的 SIL |
SIL 2 |
| ● 安全切断注意事项 |
https://support.industry.siemens.com/cs/de/en/view/39198632 |
| 产品功能 / 安全 / 标题 |
| 标记固件更新 |
否 |
| 数据完整性 |
否 |
| 环境要求 |
| 运行中的环境温度 |
| ● 水平安装，***小值 |
-30 °C; FS03 以上版本 |
| ● 水平安装，***大值 |
60 °C |
| ● 垂直安装，***小值 |
-30 °C; FS03 以上版本 |
| ● 垂直安装，***大值 |
40 °C |
| 参考海平面的运行高度 |
| ● ***大海拔安装高度 |
5 000 m; 安装高度 > 2000 m 时受限，参见手册 |
| 尺寸 |
| 宽度 |
35 mm |
| 高度 |
147 mm |
| 深度 |
129 mm |
| 重量 |
| 重量，约 |
325 g |
