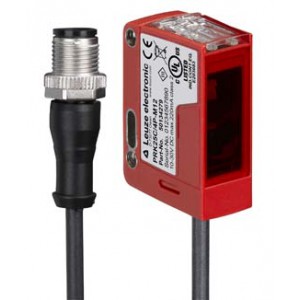

劳易测Leuze HT46C/PX-200-M12 背景抑制扫描仪 实物与图片可能不同
基础数据
系列 46C
工作原理 带背景抑制的扫描原理
专门设计
专门设计 AS-界面, 通过耦合模块连接
光学数据
黑色/白色误差 < 10% 时***长 1200 mm
检测距离 保证的检测范围
检测距离, 白色 90% 0.005 ... 3 m
检测距离, 灰色 18% 0.02 m
检测距离, 黑色 6% 0.05 ... 1.5 m
检测范围极限 典型检测范围
检测范围极限 0.005 ... 3 m
调整范围 120 ... 3,000 mm
射线走向 聚焦
光源 LED, 红色
波长 630 nm
LED 组 自由组（根据 EN 62471）
光斑几何形状类型 矩形
焦点 固定
电气数据
保护电路 反极性保护
暂态保护
短路保护
性能数据
供电电压 UB 10 ... 30 V, DC, 包括剩余波纹度
剩余波纹度 0 ... 15 %, 来自UB
开路电流 0 ... 30 mA
输出
数字开关量输出数 1 个
开关量输出1
开关元件 晶体管, PNP
开关原理 暗通
时序
开关频率 250 Hz
响应时间 2 ms
延时 300 ms
连接
连接1
功能 供电电源
信号输出
类型 带接头电缆
电缆长度 200 mm
护套材料 PUR
电缆颜色 黑色
核心截面 0.2 mm²
螺纹规格 M12
类型 插头
材料 塑料
引脚数 4 个引脚
编码 A-编码
机械参数
尺寸（宽 x 高 x 长） 20.5 mm x 76.3 mm x 44 mm
外壳材料 塑料
塑料外壳 PC-PBT
镜头盖材料 塑料(PMMA)
净重 65 g
外壳颜色 红色
紧固类型 通孔安装
通过可选安装设备
材料兼容性 ECOLAB
操作和显示
显示类型 LED
操作控制 多匝旋钮
操作控制功能 扫描范围调整
环境数据
环境温度，工作 -40 ... 60 °C
环境温度，储藏 -40 ... 70 °C
