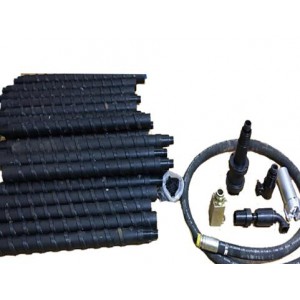

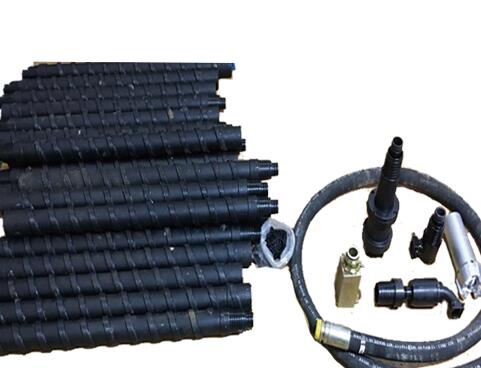

SDQ-50深孔快速取样装置采用喷射技术和多级引射技术，能够实现不撤钻杆取样，随钻随取，可在5min内实现煤层100m或更大范围内任意点的快速定点取样，是目前内符合《煤层瓦斯含量井下直接测定方法》及其它标准规范的取样装备，主要由φ50mm高强度双闭钻杆、双通道取样尾辫、控制阀及螺旋喷射取样钻孔等部分组成
SDQ-50深孔快速取样装置工作原理：
正常钻进时与目前矿井所用钻进原理相同，即双壁钻杆内管与环形空间同时进风排渣；取样时采用反循环钻进原理，即压风由双壁钻杆环形空间进入，把旋风喷射取样钻头切削的煤样沿双壁钻杆内管正压吹出，实现快速取样。
SDQ-50深孔快速取样装置煤样在内管的运移速度可达到15m/s。
SDQ-50深孔快速取样装置技术要求
钻杆：直径50mm、扭矩≥4000N/m，自带φ25快插接头
钻头：直径75mm，长度不小于200mm
取样速度：>250 g/min；
额定工作风压：0.55Mpa；
额定工作风量：4～5m3/min（标况）；
额定取样深度：0～50m（地质条件不同有一定差别）；
配套钻机要求：可夹持Φ50mm钻杆，后置尾辫；自带φ25和φ32的快插接头取样装置 深孔快速取样装置 煤层瓦斯样品取样装置 煤层瓦斯取样装置
SDQ-50深孔快速取样装置符合GB/T23250-2009《煤层瓦斯含量井下直接测定方法》测定煤层瓦斯含量核心在于损失量推算，目前的技术瓶颈在于取样。深孔快速取样装置 标准要求“定点取样，且取样时间小于5min”。
