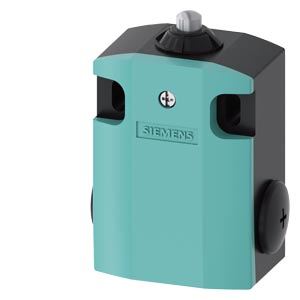

位置开关 金属外壳 56 mm 宽 设备接口 3 个(M20x 1.5) 1NO/2NC 缓动触点 平滑柱塞，金属 |
| 产品品牌名称 |
SIRIUS |
| 产品名称 |
机械位置开关 |
| 产品类型名称 |
3SE5 |
| 生产商产品编号 |
|
| ● 送货范围内包括的基础开关的 |
3SE5122-0KA00 |
| ● 送货范围内包括的用于行程开关的驱动头的 |
3SE5000-0AB01 |
| ● 送货范围内包括的开关触点的 |
3SE5000-0KA00 |
| ● 送货范围内包括的带盖空外壳 |
3SE5122-0AA00 |
| 应用适宜性 安全 |
是 |
| 综合技术数据 |
| 产品功能 强行开启 |
是 |
| 绝缘电压 测定值 |
400 V |
| 污染程度 |
级别3 |
| 抗冲击电压能力 测定值 |
6 kV |
| 防护等级 IP |
IP66/IP67 |
| 耐冲击性 |
|
| ● 符合 IEC 60068-2-27 |
30g / 11 ms |
| 机械式使用寿命（转换周期） 典型 |
15 000 000 |
| 电气使用寿命（操作循环） AC-15 时 230 V时 典型 |
100 000 |
| 热电流 |
10 A |
| 材料 外壳的 开关头的 |
金属 |
| 参考标示 符合 IEC 81346-2:2009 |
B |
| 持续电流 电路保护开关C特性的 |
1 A; 可应对小于 400 A 的短路电流 |
| 持续电流 DIAZED熔断器熔丝 灵敏的 |
10 A; 可应对小于 400 A 的短路电流 |
| 持续电流 gG DIAZED 熔断器熔丝的 |
6 A |
| 作用原理 |
机械的 |
| 重复精度 |
0.05 mm |
| RoHS 指令（日期） |
07/01/2006 |
| ***小驱动力 沿驱动方向 |
20 N |
| 传感器的长度 |
85.7 mm |
| 传感器宽度 |
56 mm |
| 环境条件 |
| 环境温度 |
|
| ● 运行期间 |
-25 ... +85 °C |
| ● 存放期间 |
-40 ... +90 °C |
| 对于粉尘的防爆保护类别 |
无 |
| 开关触点规格 |
机械的 |
| 工作频率 测定值 |
50 ... 60 Hz |
| 常闭触点数量 用于辅助触点 |
2 |
| 常开触点数量 用于辅助触点 |
1 |
| 工作电流 AC-15 时 |
|
| ● 24 V 时 测定值 |
6 A |
| ● 125 V 时 测定值 |
6 A |
| ● 240 V 时 测定值 |
6 A |
| ● 400 V 时 测定值 |
4 A |
| 工作电流 DC-13 时 |
|
| ● 24 V 时 测定值 |
3 A |
| ● 125 V 时 测定值 |
0.55 A |
| ● 250 V 时 测定值 |
0.27 A |
| ● 400 V 时 测定值 |
0.12 A |
| 箱体 |
| 外壳的制造类型 |
长方体，宽的 |
| 材料 外壳的 |
金属 |
| 涂层 外壳的 |
阴极电泳涂装 |
| 壳体规格 符合标准 |
否 |
| 驱动头 |
| 操作元件的结构形式 |
圆形撞针，不锈钢柱塞 |
| 开关头的标准名称 |
EN 50041，类型B |
| 形状 开关头的 |
拱形结构 |
| 开关转换功能的结构形式 |
强制常闭触点 |
| 换向原理 |
蠕动开关元件 |
| 开关触点数量 安全型 |
2 |
| 进线管的规格 |
3x (M20 x 1.5) |
| 装入/固定/外廓尺寸 |
| 装入位置 |
任意的 |
| 紧固类型 |
螺栓固定 |
| 接口/ 接线端子 |
| 电气连接规格 |
螺栓连接 |
| 可连接的导线截面类型 |
|
| ● 单芯线的 |
1x (0.5 ... 1.5 mm²), 2x (0.5 ... 0.75 mm²) |
| ● 细芯线的 带有电缆末端加工 |
1x (0.5 ... 1.5 mm²), 2x (0.5 ... 0.75 mm²) |
| ● 在 AWG 导线处 单芯线的 |
1x (20 ... 16), 2x (20 ... 18) |
| ● 在 AWG 导线处 多芯线 |
1x (20 ... 16), 2x (20 ... 18) |
| 接口规格 用于安全保险的的通讯 |
无 |
| 通信/协议 |
| 接口规格 |
无 |
