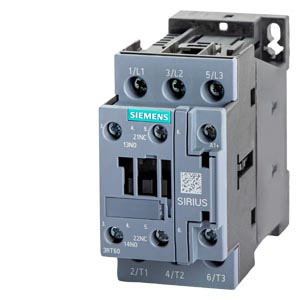

接触器 DC 24 V AC3 18，5 kW 400 V 辅助触点 1 个常开触点 + 1 个常闭触点 3 极，规格 S0 螺丝端子 |
| 产品品牌名称 |
SIRIUS |
| 产品名称 |
接触器 |
| 产品类型名称 |
3RT6 |
| 综合技术数据 |
| 接触器的结构尺寸 |
S0 |
| 产品扩展 辅助开关 |
是 |
| 损耗功率 [W] 电流测定值时 |
|
| ● AC 时 在热运行状态中 每个电极 |
3.8 W |
| ● 无负载电流份额 典型 |
5.9 W |
| 损耗功率计算类型 电极相关 |
正方形 |
| 绝缘电压 测定值 |
690 V |
| 污染程度 |
3 |
| 抗冲击电压能力 测定值 |
6 kV |
| 针对安全隔离的***大允许电压 在线圈和主触点之间 符合 EN 60947-1 |
400 V |
| 耐冲击性 方波冲击时 |
|
| ● DC 时 |
10g / 5 ms, 7,5g / 10 ms |
| 耐冲击性 正弦冲击时 |
|
| ● DC 时 |
15g / 5 ms, 10g / 10 ms |
| 机械式使用寿命（转换周期） |
|
| ● 接触器的 典型 |
10 000 000 |
| ● 带有辅助开关块的接触器的 典型 |
10 000 000 |
| RoHS 指令（日期） |
05/01/2012 |
| 环境条件 |
| 安装高度 高度超出水平面以上 ***大值 |
2 000 m |
| 环境温度 |
|
| ● 运行期间 |
-25 ... +60 °C |
| ● 存放期间 |
-55 ... +80 °C |
| 主电路 |
| 极数 用于主电路 |
3 |
| 常开触点数量 用于主触点 |
3 |
| 常闭触点数量 用于主触点 |
0 |
| 工作电压 |
|
| ● AC-3 时 测定值 ***大值 |
690 V |
| ● AC-3e 时 测定值 ***大值 |
690 V |
| 工作电流 |
|
| ● AC-1 时 ***高 690 V |
|
| — 环境温度 40 °C 时 测定值 |
50 A |
| — 环境温度 60 °C 时 测定值 |
42 A |
| ● AC-3 时 |
|
| — 400 V 时 测定值 |
38 A |
| — 690 V 时 测定值 |
21 A |
| ● AC-3e 时 |
|
| — 400 V 时 测定值 |
38 A |
| — 690 V 时 测定值 |
21 A |
| 可连接的导线截面 在主电路中 AC-1 时 |
|
| ● 60 °C 时 许可***小值 |
10 mm² |
| ● 40 °C 时 许可***小值 |
10 mm² |
| 工作电流 约 200000 次操作循环 AC-4 |
|
| ● 400 V 时 测定值 |
12 A |
| ● 690 V 时 测定值 |
12 A |
| 额定功率 |
|
| ● AC-1 时 |
|
| — 230 V时 测定值 |
16 kW |
| — 230 V时 60 °C 时 测定值 |
15.5 kW |
| — 400 V 时 60 °C 时 测定值 |
27.5 kW |
| — 690 V 时 60 °C 时 测定值 |
47.5 kW |
| ● AC-3 时 |
|
| — 230 V时 测定值 |
11 kW |
| — 400 V 时 测定值 |
18.5 kW |
| — 690 V 时 测定值 |
18.5 kW |
| ● AC-3e 时 |
|
| — 400 V 时 测定值 |
18.5 kW |
| — 690 V 时 测定值 |
18.5 kW |
| 额定功率 约 200000 次操作循环 AC-4 |
|
| ● 400 V 时 测定值 |
6 kW |
| ● 690 V 时 测定值 |
10.3 kW |
| 空载运行频率 |
|
| ● DC 时 |
1 500 1/h |
| 开关频率 |
|
| ● AC-1 时 ***大值 |
1 000 1/h |
| ● AC-3 时 ***大值 |
750 1/h |
| ● AC-3e 时 ***大值 |
750 1/h |
| ● AC-4 ***大值 |
250 1/h |
| 控制电路/控制 |
| 电压类型 控制馈电电压的 |
DC |
| 控制馈电电压 DC 时 测定值 |
24 V |
| 起动功率 电磁线圈的 DC 时 |
5.9 W |
| 持续功率 电磁线圈的 DC 时 |
5.9 W |
| 辅助电路 |
| 常闭触点数量 用于辅助触点 无延迟转换的 |
1 |
| 常开触点数量 用于辅助触点 无延迟转换的 |
1 |
| 工作电流 AC-12 时 ***大值 |
10 A |
| 工作电流 AC-15 时 |
|
| ● 230 V时 测定值 |
10 A |
| ● 400 V 时 测定值 |
3 A |
| ● 690 V 时 测定值 |
1 A |
| 工作电流 DC-12 时 |
|
| ● 24 V 时 测定值 |
6 A |
| ● 110 V时 测定值 |
3 A |
| ● 220 V 时 测定值 |
1 A |
| 工作电流 DC-13 时 |
|
| ● 24 V 时 测定值 |
6 A |
| ● 110 V时 测定值 |
1 A |
| ● 220 V 时 测定值 |
0.3 A |
| 接触可靠性 辅助触头的 |
每亿次操作转换有一次错接(17V, 1mA) |
| UL/CSA 额定数据 |
| 输出的机械功率 [hp] 对于三相交流电机 460/480 V 时 测定值 |
25 hp |
| 保护装置，防止短路导致开关装置损坏。 |
| 熔断体规格 |
|
| ● 用于主电路的短路保护 |
|
| — 对于相配类型1 需要 |
gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 100 A |
| — 对于相配类型2 需要 |
gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 35 A |
| ● 用于辅助开关的短路保护 需要 |
保险丝gL/gG: 10A |
| 装入/固定/外廓尺寸 |
| 装入位置 |
可垂直安装面可旋转 +/-180°，在垂直安装面可向前和向后倾斜 +/- 22.5° |
| |
|
| ● 紧固类型 |
按照DIN EN 50022在35mm安装导轨上的螺丝固紧和扣接固紧 |
| ● 紧固类型 并排装配 |
是 |
| 高度 |
85 mm |
| 宽度 |
45 mm |
| 深度 |
107 mm |
| 须遵守间距 单列式安装的 侧向地 |
0 mm |
| 接口/ 接线端子 |
| 电气连接规格 |
|
| ● 用于主电路 |
螺栓连接 |
| ● 用于辅助和控制电路 |
螺栓连接 |
| 可连接的导线截面类型 用于主触点 |
|
| ● 单芯线或多芯线 |
2x (1 ... 2.5 mm²), 2x (2.5 ... 10 mm²) |
| ● 细芯线的 带有电缆末端加工 |
2x (1 ... 2.5 mm²), 2x (2.5 ... 6 mm²), 1x 10 mm² |
| 可连接的导线截面类型 |
|
| ● 用于辅助触点 |
|
| — 单芯线或多芯线 |
2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) |
| — 细芯线的 带有电缆末端加工 |
2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) |
| ● 在 AWG 导线处 用于辅助触点 |
2x (20 ... 16), 2x (18 ... 14) |
| 安全 |
| 防护等级 IP 正面的 符合 IEC 60529 |
IP20 |
| 防接触保护 正面的 符合 IEC 60529 |
确保从前部垂直触摸时手指安全 |
