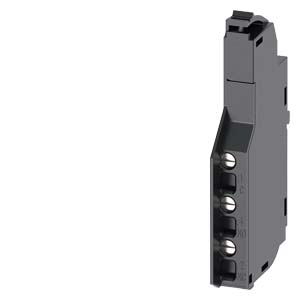

辅助开关 转换触点 型号 HQ(7mm) 附件，用于： 3VA1；3VA20-26 |
| 版本 |
| 产品品牌名称 |
SENTRON |
| 产品名称 |
辅助开关 |
| 附件 |
辅助开关 |
| 一般技术数据 |
| 污染程度 |
3 |
| 过压类别 |
III |
| 电压 |
| 抗冲击电压能力 |
4 kV |
| 工作电压 / AC 时 / 50 Hz 时 / 测定值 / ***小值 |
240 V |
| 工作电压 / DC 时 / 测定值 / ***小值 |
250 V |
| 电力 |
| 热电流 |
6 A |
| 工作电流 |
|
| ● AC-12 时 / 12 V 时 |
6 A |
| ● AC-12 时 / 24 V 时 |
6 A |
| ● AC-12 时 / 48 V 时 |
6 A |
| ● AC-12 时 / 125 V 时 |
6 A |
| ● AC-12 时 / 220/240 V 时 |
6 A |
| ● DC-12 时 / 12 V 时 |
6 A |
| ● DC-12 时 / 24 V 时 |
4 A |
| ● DC-12 时 / 48 V 时 |
2 A |
| ● DC-12 时 / 110 V时 |
0.5 A |
| ● DC-12 时 / 250 V 时 |
0.25 A |
| ● DC-13 时 / 12 V 时 |
1 A |
| ● DC-13 时 / 24 V 时 |
0.8 A |
| ● DC-13 时 / 48 V 时 |
0.4 A |
| ● DC-13 时 / 110 V时 |
0.2 A |
| ● DC-13 时 / 250 V 时 |
0.1 A |
| ● AC-15 时 / 12 V 时 |
3 A |
| ● AC-15 时 / 24 V 时 |
3 A |
| ● AC-15 时 / 48 V 时 |
3 A |
| ● AC-15 时 / 125 V 时 |
3 A |
| ● AC-15 时 / 220/240 V 时 |
3 A |
| 机械设计 |
| 高度 |
56 mm |
| 宽度 |
7 mm |
| 深度 |
30 mm |
| 拧紧扭矩 / 螺栓连接时 / ***小值 |
0.4 N·m |
| 拧紧扭矩 / 螺栓连接时 / ***大值 |
0.5 N·m |
| 符合 IEC 的连接 |
| 剥线长度 |
15 mm |
| AWG 号码 / 作为已编码可连接的导线截面 / 用于辅助触点 |
|
| ● ***小值 |
20 |
| ● ***大值 |
16 |
| 符合 UL 的连接 |
| 剥线长度 [in] |
0.6 in |
| 拧紧转矩 [lbf·in] / 螺栓连接时 / ***小值 |
3.5 lbf·in |
| 拧紧转矩 [lbf·in] / 螺栓连接时 / ***大值 |
4.4 lbf·in |
