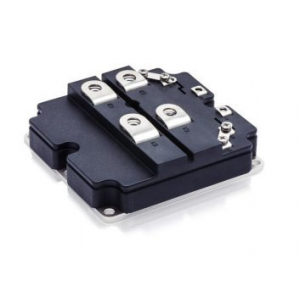

日立能源ABB的 IGBT 功率模块有单相、双相/相臂、斩波器 IGBT 和双二极管�？�，电压范围为 1700 至 6500 伏。高功率 HiPak IGBT �？榫哂械退鸷摹⑷砜匦阅芎推萍吐嫉陌踩饕登� (SOA)。新推出的 62Pak 和 LoPak 快速开关中功率 IGBT �？榫哂械偷目厮鸷摹⑷� 175°C 运行、正方形 SOA 以及可插入式更换的标准封装。
部件号 电压 电流 类型 封装
VCES(V) IC (A)
5SNG 0600R120500? 1200 2 x 600 相臂 IGBT LoPak
5SNG 0600R120590 1200 2 x 600 相臂 IGBT LoPak
5SNG 0900R120500* 1200 2 x 900 相臂 IGBT LoPak
5SNG 0900R120590* 1200 2 x 900 相臂 IGBT LoPak
部件号 电压 电流 类型 封装
VCES(V) IC (A)
5SNG 0150Q170300 1,700 2 x 150 相臂 IGBT 62Pak
5SNG 0200Q170300 1,700 2 x 200 相臂 IGBT 62Pak
5SNG 0300Q170300 1,700 2 x 300 相臂 IGBT 62Pak
5SNG 0225R170300 1,700 2 x 225 相臂 IGBT LoPak1
5SNG 0225R170390 1,700 2 x 225 相臂 IGBT LoPak1
5SNG 0300R170300 1,700 2 x 300 相臂 IGBT LoPak1
5SNG 0300R170390? 1,700 2 x 300 相臂 IGBT LoPak1
5SNG 0450R170300 1,700 2 x 450 相臂 IGBT LoPak1
5SNG 0450R170390 1,700 2 x 450 相臂 IGBT LoPak1
5SFG 0900X170100 * 1,700 2 x 900 相臂 MOSFET LinPak
5SNG 1000X170300 1,700 2 x 1000 相臂 IGBT LinPak
5SND 1200M170300 * 1,700 2 x 1200 双 IGBT HiPak
5SNE 1200M170300 * 1,700 1200 斩波器 HiPak
5SNE 1600E170300 1,700 1,600 斩波器 HiPak
5SNA 1600N170300 1,700 1,600 单个 IGBT HiPak
5SFG 1800X170100 * 1,700 2 x 1800 相臂 MOSFET LinPak
5SNA 2400E170305 1,700 2400 单个 IGBT HiPak
5SNE 2400E170300 1,700 2400 斩波器 HiPak
5SNA 2400N170300 1,700 2400 单个 IGBT HiPak
5SNA 3600E170300 1,700 3,600 单个 IGBT HiPak
5SLA 3600E170300 1,700 3,600 单二极管 HiPak
部件号 电压 电流 类型 封装
VCES(V) IC (A)
5SNG 0250P330305 3,300 2 x 250 相臂 IGBT HiPak
5SNG 0450X330300 3,300 2 x 450 相臂 IGBT LinPak
5SLG 0500P330300 3,300 2 x 500 相臂二极管 HiPak
5SND 0500N330300 3,300 2 x 500 双 IGBT HiPak
5SFG 0500X330100 * 3,300 2 x 500 相臂 MOSFET LinPak
5SNE 0800E330100 3,300 800 斩波器 HiPak
5SNA 0800N330100 3,300 800 单个 IGBT HiPak
5SNE 1000E330300 3,300 1,000 斩波器 HiPak
5SLD 1000N330300 3,300 2 x 1000 双二极管 HiPak
5SNA 1000N330300 3,300 1,000 单个 IGBT HiPak
5SFG 1000X330100 * 3,300 2 x 1000 相臂 MOSFET LinPak
5SLD 1200J330100 3,300 2 x 1200 双二极管 HiPak
5SNA 1200E330100 3,300 1200 单个 IGBT HiPak
5SNA 1200G330100 3,300 1200 单个 IGBT HiPak
5SNA 1200N330400* 3,300 1200 单个 IGBT HiPak
5SNA 1500E330305 3,300 1500 单个 IGBT HiPak
5SNA 1800E330400 3,300 1800 单个 IGBT HiPak
5SNA 1800G330400 3,300 1800 单个 IGBT HiPak
部件号 电压 电流 类型 封装
VCES(V) IC (A)
5SNG 0150P450300 4500 2 x 150 相臂 IGBT HiPak
5SLG 0600P450300 4500 2 x 600 相臂二极管 HiPak
5SLD 0650J450300 4500 2 x 650 双二极管 HiPak
5SNA 0650J450300 4500 650 单个 IGBT HiPak
5SNA 0800J450300 4500 800 单个 IGBT HiPak
5SNE 0800G450300 4500 800 斩波器 HiPak
5SNA 1000J450300 4500 1,000 单个 IGBT HiPak
5SLD 1200J450350 4500 2 x 1200 双二极管 HiPak
5SNA 1200G450300 4500 1200 单个 IGBT HiPak
5SNA 1200G450350? 4500 1200 单个 IGBT HiPak
5SLD 1500J450350 * 4500 2 x 1500 双二极管 HiPK
5SNA 1500E450300 4500 1500 单个 IGBT HiPak
5SNA 1500G450300 4500 1500 单个 IGBT HiPak
5SNA 1500G450350 4500 1500 单个 IGBT HiPak
部件号 电压 电流 类型 封装
VCES(V) IC (A)
5SNA 0400J650100 6,500 400 单个 IGBT HiPak
5SNA 0500J650300 6,500 500 单个 IGBT HiPak
5SLD 0600J650100 6,500 2 x 600 双二极管 HiPak
5SNA 0600G650100 6,500 600 单个 IGBT HiPak
5SNA 0750G650300 6,500 750 单个 IGBT HiPak
5SNA 1000G650300 6,500 1,000 单个 IGBT HiPak
5SLD 1000J650300 * 6,500 2 x 1000 双二极管 HiPak
