PFXGP4301TADR

基本產品信息
顯示規格
電氣規格
環境規格
存儲器規格
接口規格
結構規格
外形尺寸

基本產品信息

類型

可編程人機界面

系列

GP4000R系列

顯示屏尺寸

型號

PFXGP4301TADR

全球代碼

PFXGP4301TADR

產品特點

背裝機型 5" DC 模擬式

顯示規格

顯示屏類型

TFT 真彩 LCD

顯示尺寸

5.7"

分辨率

320 x 240 像素 (QVGA)

有效顯示面積

W115.2 x H86.4 mm

顯示顏色

65,536色 (無閃爍) / 16,384色 (閃爍)

背光燈

白色LED (用戶不可自行更換。需要更換時，請聯系當?shù)豍ro-face分支機構)

背光燈壽命

50,000小時以上(在25℃的環境下連續工作 - 亮度下降至原來的50%或背光燈開始閃爍)

亮度調節

可通過觸摸面板或軟件進行16級調節

觸摸面板類型

電阻式(模擬)

觸摸面板分辨率

1,024 x 1,024

觸摸面板壽命

1,000,000次以上

語言字體

日文：6,962 (日本工業標準 1 & 2) (包括607非漢字字符)， ANK：158 (可下載韓語、簡體中文和繁體中文)

字符大小

標準字體：8×8, 8×16, 16×16 和 32×32像素字體，矢量字體：6至127像素字體，圖像字體：8至72像素字體

字體大小

標準字體：寬度可擴展8倍，高度可擴展8倍。*1

8 x 8 點

40字符 x 30行

8 x 16 點

40字符 x 15行

16 x 16 點

20字符 x 15行

32 x 32 點

10字符 x 7行

1其他字體大小可通過軟件設置。

電氣規格

輸入電壓

24 Vdc

額定電壓

19.2~28.8 Vdc

電壓降

5ms以下

功耗

10.5W以下

瞬時電流

30 A以下

抗干擾性能

干擾電壓：1000Vp-p；
脈沖周期：1µs；
上升時間：1ns(通過噪聲模擬器)

絕緣強度

1,000 Vac，20 mA 小于1分鐘(電源端子和FG端子之間)

絕緣電阻

500 Vdc, 10 MΩ 以上 (電源端子和FG端子之間)

環境規格

國際安全標準

CE, UKCA, UL,cUL (508) Listed, EAC, KC, C-Tick

工作溫度

0 ~ 55 °C

存儲溫度

-20 ~ +60 °C

工作濕度

10~90%RH (無凝露，濕球溫度計溫度: 39°C以下)

存儲濕度

10~90%RH (無凝露，濕球溫度計溫度: 39°C以下)

防塵

0.1mg/m3以下(絕緣級)

污染等級

2級污染

空氣質量

無腐蝕性氣體

氣壓(工作海拔)

800~1,114hPa (海拔2,000米以下)

抗振性能

符合IEC/EN61131-2標準
5~9Hz 單振幅：3.5mm
9~150Hz恒定加速度：9.8m/s2
X、Y、Z軸各10次(100分鐘)

抗沖擊性能

符合IEC/EN61131-2標準，147m/s2，X、Y、Z軸各3次

抗靜電性能

接觸式放電：6kV(符合IEC/EN61000-4-2，3級標準)

存儲器規格

應用程序存儲器

FLASH EPROM 16 MB (包括邏輯程序區)

備份存儲器

SRAM 320 KB (用可更換鋰電池備份內存)

邏輯程序區

FLASH EPROM 132 KB (可容納15,000步程序)*1

變量區

SRAM 64 KB (用可更換鋰電池備份內存)

時鐘精度

±65秒/月(室溫及電源關閉情況下的誤差)*2

1可達到60,000步，但這樣將減少1M的應用程序區(用于畫面數據)。

2根據工作溫度和使用壽命，時鐘可能會有誤差：-380 ~ +90秒/月。請關注并在必要時做出調整。

接口規格

串口(COM1)

異步傳輸：RS-232C；數據長度：7或8位；停止位: 1或2位；校驗: 無、奇或偶；數據傳輸速率：2,400bps至115,200bps；接頭：D-Sub 9針(凸型)

串口(COM2)

異步傳輸：RS-422/485；數據長度：7或8位；校驗：無、奇或偶；停止位：1或2位；數據傳輸速率：2,400bps至115,200 bps、187,500bps(MPI)； D-Sub 9針(凸型)

USB(Type-A)接口

USB2.0(USB TYPE-A 接頭)×1；
電源電壓：5Vdc±5%；
輸出電流：500mA以下；
通訊距離：5m以下

USB(Mini-B)接口

USB 2.0 (Mini-B) x 1，***大傳輸距離：5米

以太網口

IEEE802.3i/IEEE802.3u，10BASE-T/100BASE-TX，RJ-45接頭×1

SD卡接口

SD卡插槽 x 1

結構規格

接地

功能接地：接地電阻為100Ω，電纜橫截面積為2mm2(AWG 14)以上，或當?shù)剡m用標準。(FG與SG端子同)

冷卻方式

自然風冷

結構

IP20*1

外形尺寸

W155.6 x H123.4 x D59.7 mm [W6.13 x H4.86 x D2.35 in.]

面板開孔尺寸

Standard Mount: W118.8 x H90 mm [W4.68 x H3.54 in.]
Flat Mount: W143 x H109 mm [W5.63 x H4.29 in.]*2

重量

1kg以下

1如使用了貼面(單獨購買)，人機界面的防護等級可相當于IP67F（不能確保）。詳情請查閱GP4000系列硬件手冊。

2尺寸公差為+0.5/0mm，倒角半徑R小于R1。

外形尺寸

鋼板型/標準安裝

安裝時將固定螺絲裝在人機界面的頂端和底端。

安裝時將固定螺絲裝在人機界面的側面。

鋼板型/全平安裝

安裝時將固定螺絲裝在人機界面的頂端和底端。

安裝時將固定螺絲裝在人機界面的側面。

樹脂螺套型/標準安裝、全平安裝

安裝時將固定螺絲裝在人機界面的頂端和底端。

安裝時將固定螺絲裝在人機界面的側面。

面板開孔尺寸

標準安裝(鋼板型/樹脂螺套型)

a)		當使用頂端和底端安裝方式時螺柱的安裝位置或樹脂螺套的位置。
b)		當使用側面安裝方式時螺柱的安裝位置或樹脂螺套的位置。
d)		4-M4 x 10L螺柱(底板上沒有因火花等現象產生的雜物)或螺套。
e)		顯示區的中心位置。

A	B	C		R
A	B	鋼板型 *1	樹脂螺套型 *2	R
118.8mm (+0.5, -0mm)	90mm (+0.5, -0mm)	1.6mm ~ 3.2mm (SPCC "JIS G3141" 或 SECC "JIS G3313") 1.5mm ~ 6mm (SUS304 "JIS G4304, JIS G4305")	2mm以下	1mm以下

注意：如設計時采用非金屬面板，請確保該材質有足夠的硬度。

*1 鋼板型：將螺柱焊在金屬面板上，然后擰緊螺帽將人機界面固定在金屬面板上。
*2 樹脂螺套型：將螺絲擰入樹脂面板的螺套內，將人機界面固定在樹脂面板上。

將安裝板裝在人機界面的頂端和底端		將安裝板裝在人機界面的側面
X1	Y1	X2	Y2
43 (±0.15)	69.5 (±0.15)	85.6 (±0.15)	43 (±0.15)

注意：面板開孔尺寸參照的是顯示區域，而不是面板尺寸(A或B)。

全平安裝(鋼板型/樹脂螺套型)

a)		當使用頂端和底端安裝方式時螺柱的安裝位置或樹脂螺套的位置。
b)		當使用側面安裝方式時螺柱的安裝位置或樹脂螺套的位置。
d)		4-M4 x 10L螺柱(底板上沒有因火花等現象產生的雜物)或螺套。
e)		顯示區的中心位置。

A		B	C		R
A1	A2	B	鋼板型 *1	樹脂螺套型 *2	R
143mm (+0.5, -0mm)		109mm (+0.5,-0mm)	1.6 mm (SPCC "JIS G3141" 或 SECC "JIS G3313") 1.5 mm (SUS304 "JIS G4304, JIS G4305")	2 mm 以下	1 mm 以下
70.5mm (+0.25,-0mm)	72.5mm (+0.25,-0mm)	109mm (+0.5,-0mm)		2 mm 以下	1 mm 以下

將安裝板裝在人機界面的頂端和底端		將安裝板裝在人機界面的側面
X1	Y1	X2	Y2
43 (±0.15)	69.5 (±0.15)	85.6 (±0.15)	43 (±0.15)

注意：面板開孔尺寸參照的是顯示區域，而不是面板尺寸(A或B)。

安裝電纜后外形尺寸

鋼板型(標準、全平安裝)/樹脂螺套型(標準安裝)

注意：上述數值均考慮了電纜彎曲的情況。此處給出的尺寸是代表值，具體尺寸還須視使用的連接電纜類型而定。因此僅供用戶參考。

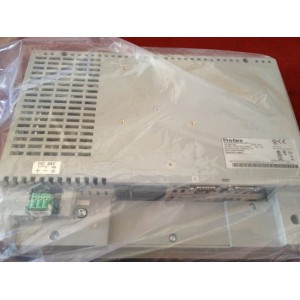

PFXGP4301TADR 5.7寸真彩觸摸屏 現貨
