| 触点类型 |
2 OC |
| 触点动作 |
标准 |
| 控制回路电压 |
24 V DC |
| 额定负载电流 壳体内 [Ithe] |
5 A 在…上 -40…55 °C |
| LED 状态 |
有 |
| 控制类型 |
无按钮 |
| 额定绝缘电压 [Ui] |
250 V 符合 IEC |
| 额定冲击耐受电压 [Uimp] |
4 kV 在 1.2/50 µs 符合 IEC 61810-7 |
| 触点材料 |
银合金(银/镍) |
| 额定工作电流 [Ie] |
5 A (AC-1/DC-1) NO 符合 IEC
2.5 A (AC-1/DC-1) NC 符合 IEC
1 A 在…上 28 V (DC-13) NO |
| ***小开关电流 |
10 mA |
| ***大开关电压 |
250 V AC
28 V DC |
| ***小开关电压 |
17 V |
| 负载电流 |
5 A 在…上 250 V AC
5 A 在…上 28 V DC |
| ***大开关能力 |
1250 VA AC
140 W DC |
| ***小开关能力 |
170 mW |
| 工作额定值 |
<=1200次/小时 欠载
<=18000次/小时 无负荷 |
| 机械寿命 |
10000000 次 |
| 电气寿命 |
100000 次 适用 阻性（负载） 量
50000 次, 1 A 在…上 28 V, DC-13 NO |
| 平均消耗，单位为W |
0.9 W, DC |
| 压降阀值 |
>= 0.1 Uc DC |
| 动作时间 |
20 ms 线圈放电和断开延时触头的接通
20 ms 线圈加电和接通延迟触头的接通 |
| 平均电阻 |
640 在…上 23 °C +/- 10 % |
| 额定操作电压限制 |
19.2...26.4 V DC |
| 保护种类 |
RT I |
| 测试水平 |
A 级 group mounting |
| 操作位置 |
任何位置 |

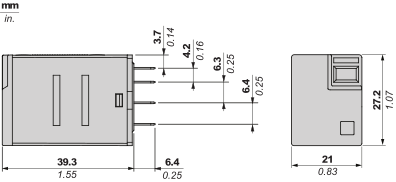

| CAD 总宽度 |
21 mm |
| CAD 总高度 |
27 mm |
| CAD 总深度 |
46 mm |
| 净重 |
0.032 kg |
| 绝缘性能 |
2000 V AC 线圈和触头之间 和 基本绝缘 绝缘
2000 V AC 极之间 和 基本绝缘 绝缘
1000 V AC 触头之间 和 微断 绝缘 |
| 安全可靠的数据 |
B10d = 100000 |
