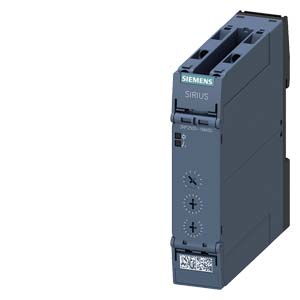

时间继电器，多功能 2 转换触点，27 项功能 7 个时间范围（0.05 s...100 h） 12-240 V AC/DC AC 50/60 Hz 时 带有 LED，螺栓型端子连接 |
| 产品品牌名称 |
SIRIUS |
| 产品名称 |
定时继电器 |
| 产品的规格 |
27 种功能 |
| 产品类型名称 |
3RP25 |
| 综合技术数据 |
| 产品组件 |
|
| ● 继电器输出端 |
是 |
| ● 半导体输入端 |
否 |
| 产品扩展 需要 远程操作 |
否 |
| 产品扩展 可选 远程操作 |
否 |
| 损耗功率 [W] ***大值 |
2 W |
| 绝缘电压 针对根据 IEC 60664 的过电压类别 III 污染度 3 时 测定值 |
300 V |
| 试验电压 绝缘检查的 |
2.5 kV |
| 污染程度 |
3 |
| 抗冲击电压能力 测定值 |
4 000 V |
| 防护等级 IP |
IP20 |
| 耐冲击性 符合 IEC 60068-2-27 |
11g / 15 ms |
| 抗震强度 符合 IEC 60068-2-6 |
10 ... 55 Hz / 0.35 mm |
| 机械式使用寿命（转换周期） 典型 |
10 000 000 |
| 电气使用寿命（操作循环） AC-15 时 230 V时 典型 |
100 000 |
| 可设置的时间 |
0.05 s ... 100 h |
| 相对的调节精度 参考刻度盘终值 |
5 %; +/- |
| 热电流 |
5 A |
| ***少接通持续时间 |
35 ms |
| 重启待机时间 |
250 ms |
| 参考标示 符合 IEC 81346-2:2009 |
K |
| 相对的重复精度 |
1 %; +/- |
| 环境温度影响 |
在所设置的运行时间中占整个温度范围的 1 % |
| 电源电压的影响 |
在所设置的运行时间中占整个电压范围的 1 % |
| RoHS 指令（日期） |
09/12/2014 |
| 控制电路/控制 |
| 电压类型 控制馈电电压的 |
AC/DC |
| 控制馈电电压 1 AC 时 |
|
| ● 50 Hz 时 |
12 ... 240 V |
| ● 60 Hz 时 |
12 ... 240 V |
| 控制馈电电压频率 1 |
50 ... 60 Hz |
| 控制馈电电压 1 |
|
| ● DC 时 |
12 ... 240 V |
| 工作区要素控制馈电电压测定值 DC 时 |
|
| ● 初始值 |
0.8 |
| ● 终值 |
1.1 |
| 工作区要素控制馈电电压测定值 AC 时 50 Hz 时 |
|
| ● 初始值 |
0.8 |
| ● 终值 |
1.1 |
| 工作区要素控制馈电电压测定值 AC 时 60 Hz 时 |
|
| ● 初始值 |
0.8 |
| ● 终值 |
1.1 |
| 接通电流峰值 |
|
| ● 24 V 时 |
0.3 A |
| ● 240 V 时 |
5 A |
| 接通电流峰值持续时间 |
|
| ● 24 V 时 |
0.3 ms |
| ● 240 V 时 |
0.5 ms |
| 切换功能 |
| 开关功能 |
|
| ● 动作延迟的 |
是 |
| ● 响应延迟/瞬时切换 |
是 |
| ● 接通脉冲单次触发 |
是 |
| ● 接通脉冲单次触发/瞬时切换 |
是 |
| ● 返回延迟 |
否 |
| 开关功能 |
|
| ● 通过暂停对称闪烁启动/瞬时切换 |
是 |
| ● 通过暂停对称闪烁启动 |
是 |
| ● 通过脉冲对称闪烁启动/瞬时切换 |
是 |
| ● 通过脉冲对称闪烁启动 |
是 |
| ● 通过暂停非对称闪烁启动 |
否 |
| ● 开始脉冲式非对称闪烁 |
否 |
| 开关功能 |
|
| ● 带跟踪时间的星－三角开关电路 |
否 |
| ● 星－三角开关电路 |
是 |
| 开关功能 使用控制信号 |
|
| ● 附加的响应延迟 |
是 |
| ● 脉冲关断 |
是 |
| ● 脉冲关断/瞬时切换 |
是 |
| ● 返回延迟 |
是 |
| ● 返回延迟/瞬时切换 |
是 |
| ● 脉冲延迟 |
是 |
| ● 脉冲延迟/瞬时切换 |
是 |
| ● 脉冲形成的 |
是 |
| ● 脉冲形成/瞬时切换 |
是 |
| ● 外加相应延迟/瞬时切换 |
是 |
| ● 响应延迟/返回延迟/瞬时切换 |
是 |
| ● 接通脉冲单次触发 |
是 |
| ● 接通脉冲单次触发/瞬时切换 |
是 |
| 开关功能 脉冲接点继电器 使用控制信号 |
|
| ● 通过关闭的控制信号可重新触发/瞬时切换 |
是 |
| ● 通过接通的控制信号可重新触发 |
是 |
| ● 通过接通的控制信号可重新触发/瞬时切换 |
是 |
| ● 通过关闭的控制信号可重新触发 |
是 |
| 控制接口的规格 无浮动式 |
是 |
| 保护装置，防止短路导致开关装置损坏。 |
| 熔断体规格 用于辅助开关的短路保护 需要 |
保险丝gL/gG: 4A |
| 辅助电路 |
| 材料 开关触点 |
AgSnO2 |
| 常闭触点数量 |
|
| ● 延迟转换的 |
0 |
| ● 无延迟转换的 |
0 |
| �？サ闶� |
|
| ● 延迟转换的 |
0 |
| ● 无延迟转换的 |
0 |
| 转换器数量 |
|
| ● 延迟转换的 |
2 |
| ● 无延迟转换的 |
0 |
| 工作电流 辅助触头的 AC-15 时 |
|
| ● 24 V 时 |
3 A |
| ● 250 V 时 |
3 A |
| 工作电流 辅助触头的 DC-13 时 |
|
| ● 24 V 时 |
1 A |
| ● 125 V 时 |
0.2 A |
| ● 250 V 时 |
0.1 A |
| 开关频率 带有接触器3RT2 ***大值 |
5 000 1/h |
| 接触可靠性 辅助触头的 |
每100 Mio.(17 V, 5 mA)次开关转换出现一次错误情况 |
| 触点负荷能力 辅助触头的 符合 UL |
R300 / B300 |
| 电流通断能力 电感负载时 |
0.01 ... 3 A |
| 输入/ 输出 |
| 产品功能 |
|
| ● 继电器输出端 转换延迟的/立刻的 |
是 |
| ● 零电压安全 |
否 |
| 电磁兼容性 |
| EMC 干扰发射 符合 IEC 61812-1 |
环境A(工业区域) |
| EMC 抗干扰稳定性 符合 IEC 61812-1 |
符合清晰度/锐度3 |
| 电缆连接的干扰耦合 |
|
| ● 来自脉冲 按照IEC 61000-4-4的 |
2kV电网电源连接 / 1kV控制极 |
| ● 来自线对地浪涌 符合 IEC 61000-4-5的 |
2 kV |
| ● 来自导线-导线浪涌 符合 IEC 61000-4-5的 |
1 kV |
| 电磁场产生的的干扰馈入 按照IEC 61000-4-3的 |
10 V/m |
| 静电的放空 按照IEC 61000-4-2 |
4kV触点放电 / 8kV排气 |
| 安全 |
| 防护等级 IP 正面的 符合 IEC 60529 |
IP20 |
| 绝缘方式 |
基本绝缘 |
| 类别 按照EN 954-1 |
无 |
| 接口/ 接线端子 |
| 产品组件 用于辅助和控制电路的可拆下接线夹 |
是 |
| 电气连接规格 用于辅助和控制电路 |
螺栓连接 |
| 可连接的导线截面类型 |
|
| ● 单芯线的 |
1x (0.5 ... 4.0 mm²)、2x (0.5 ... 2,5 mm²) |
| ● 细芯线的 带有电缆末端加工 |
1x (0.5 ... 4 mm²)、2x (0.5 ... 1.5 mm²) |
| ● 在 AWG 导线处 单芯线的 |
1x (20 ... 12), 2x (20 ... 14) |
| ● 在 AWG 导线处 多芯线 |
1x (20 ... 12), 2x (20 ... 14) |
| 可连接的导线截面 |
|
| ● 单芯线的 |
0.5 ... 4 mm² |
| ● 细芯线的 带有电缆末端加工 |
0.5 ... 4 mm² |
| AWG 号码 作为已编码可连接的导线截面 |
|
| ● 单芯线的 |
20 ... 12 |
| ● 多芯线 |
20 ... 14 |
| 拧紧扭矩 |
0.6 ... 0.8 N·m |
| 螺纹规格 连接螺栓的 |
M3 |
| 装入/固定/外廓尺寸 |
| 装入位置 |
任意的 |
| 紧固类型 |
螺栓和扣接固定于安装导轨35mm |
| 高度 |
100 mm |
| 宽度 |
22.5 mm |
| 深度 |
90 mm |
| 须遵守间距 |
|
| ● 单列式安装的 |
|
| — 向前地 |
0 mm |
| — 反向地 |
0 mm |
| — 向上地 |
0 mm |
| — 向下地 |
0 mm |
| — 侧向地 |
0 mm |
| ● 到接地部件 |
|
| — 向前地 |
0 mm |
| — 反向地 |
0 mm |
| — 向上地 |
0 mm |
| — 侧向地 |
0 mm |
| — 向下地 |
0 mm |
| ● 到带电压部件 |
|
| — 向前地 |
0 mm |
| — 反向地 |
0 mm |
| — 向上地 |
0 mm |
| — 向下地 |
0 mm |
| — 侧向地 |
0 mm |
