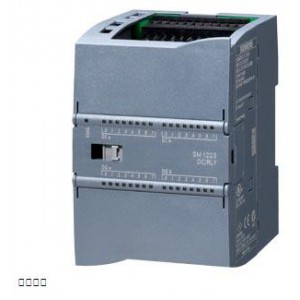

SIMATIC S7-1200，数字量 I/O SM 1223，16DI/16DO， 16DI 24V DC，灌电流/拉电流， 16DO，继电器 2A |
| 一般信息 |
| 产品类型标志 |
SM 1223，DI 16x24 VDC，DQ 16x 继电器 |
| 电源电压 |
| 额定值 (DC) |
24 V |
| 允许范围，下限 (DC) |
20.4 V |
| 允许范围，上限 (DC) |
28.8 V |
| 输入电流 |
| 来自背板总线 DC 5 V，***大值 |
180 mA |
| 数字输入端 |
| ● 来自负载电压 L+（空载），***大值 |
4 mA / 输入端 11 mA / 继电器 |
| 输出电压 / 标题 |
| 测量变频器的供电电压 / 标题 |
| ● 存在 |
是 |
| 功率损失 |
| 功率损失，典型值 |
10 W |
| 数字输入 |
| 数字输入端数量 |
16 |
| ● 在组件中 |
2 |
| 输入特性符合 IEC 61131，类型 1 |
是 |
| 可同时控制的输入端数量 |
| 所有安装位置 |
| — ***高可达 40 ℃，***大值 |
16 |
| 水平安装位置 |
| — ***高可达 40 ℃，***大值 |
16 |
| — ***高可达 50 ℃，***大值 |
16 |
| 垂直安装位置 |
| — ***高可达 40 ℃，***大值 |
16 |
| 输入电压 |
| ● 输入电压类型 |
DC |
| ● 额定值 (DC) |
24 V |
| ● 对于信号“0” |
1 mA 时 DC 5 V |
| ● 对于信号“1” |
15 V DC，当为 2.5 mA 时 |
| 输入电流 |
| ● 对于信号“0”，***大值（允许的闭路电流） |
1 mA |
| ● 对于信号 “1”，***小值 |
2.5 mA |
| ● 对于信号“1”，典型值 |
4 mA |
| 输入延迟（输入电压为额定值时） |
| 对于标准输入端 |
| — 可参数化 |
是; 0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 个组别中选择 |
| 对于报警输入端 |
| — 可参数化 |
是 |
| 导线长度 |
| ● 屏蔽，***大值 |
500 m |
| ● 未屏蔽，***大值 |
300 m |
| 数字输出 |
| 数字输出端数量 |
16 |
| ● 在组件中 |
4 |
| 短路保护 |
否; 外部预设 |
| 输出端的通断能力 |
| ● 电阻负载时的***大值 |
2 A |
| ● 照明负载时的***大值 |
DC 时 30 W，AC 时 200 W |
| 输出电压 |
| ● 额定值 (DC) |
5 V DC 到 30 V DC |
| ● 额定值 (AC) |
5 到 250 V AC |
| 输出电流 |
| ● 对于信号“1”的额定值 |
2 A |
| ● 针对信号“1”的允许范围，***大值 |
2 A |
| 电阻负载时的输出延迟 |
| ● 从 “0” 到“1”，***大值 |
10 ms |
| ● 从 ”1” 到“0”，***大值 |
10 ms |
| 输出端的总电流（每组） |
| 水平安装位置 |
| — ***高可达 50 ℃，***大值 |
8 A; 每个零线的电流 |
| 继电器输出端 |
| ● 继电器输出端数量 |
16 |
| ● 继电器线圈 L+ (DC) 的电源电压 |
24 V |
| ● ***大操作循环数 |
在负载额定电压为 100000 时，机械电流为 1 千万 |
| 触点的通断能力 |
| — 电感负载时的***大值 |
2 A |
| — 照明负载时的***大值 |
DC 时 30 W，AC 时 200 W |
| — 电阻负载时的***大值 |
2 A |
| 导线长度 |
| ● 屏蔽，***大值 |
500 m |
| ● 未屏蔽，***大值 |
150 m |
| 报警/诊断/状态信息 |
| 报警 |
| ● 诊断报警 |
是 |
| 诊断显示 LED |
| ● 用于输入端状态 |
是 |
| ● 用于输出端状态 |
是 |
| 电位隔离 |
| 数字输入电位隔离 |
| ● 在通道之间，分组点数 |
2 |
| 数字输出电位隔离 |
| ● 在通道之间 |
继电器 |
| ● 在通道之间，分组点数 |
4 |
| ● 在通道和背板总线之间 |
1500 V AC 持续 1 分钟 |
| 允许的电位差 |
| 在不同电路之间 |
750 V AC 持续 1 分钟 |
| 防护等级和防护类别 |
| 防护等级 IP |
IP20 |
| 标准、许可、证书 |
| CE 标记 |
是 |
| CSA 许可 |
是 |
| UL 许可 |
是 |
| cULus |
是 |
| FM 许可 |
是 |
| RCM（原 C-TICK） |
是 |
| KC 许可 |
是 |
| 船舶建造许可 |
是 |
| 环境要求 |
| 露天情况下 |
| ● ***大落差 |
0.3 m; 五个，在发货包装内 |
| 运行中的环境温度 |
| ● ***小值 |
-20 °C |
| ● ***大值 |
60 °C; 同时接通的输出端数量：8 个（无相邻接头），60 °C 水平或 50 °C 垂直，16 个，55 °C 水平或 45 °C 垂直 |
| ● 水平安装，***小值 |
-20 °C |
| ● 水平安装，***大值 |
60 °C |
| ● 垂直安装，***小值 |
-20 °C |
| ● 垂直安装，***大值 |
50 °C |
| ● 允许温度变化 |
5°C 至 55°C，3°C/分钟 |
| 运输/储存时的环境温度 |
| ● ***小值 |
-40 °C |
| ● ***大值 |
70 °C |
| 气压符合 IEC 60068-2-13 标准要求 |
| ● 存放/运输，***小值 |
660 hPa |
| ● 存放/运输，***大值 |
1 080 hPa |
| 相对空气湿度 |
| ● 25 °C 时无冷凝运行，***大值 |
95 % |
| 连接技术 |
| 需要的前置插头 |
是 |
| 机械/材料 |
| 外壳材料（正面） |
|
| ● 塑料 |
是 |
| 尺寸 |
| 宽度 |
70 mm |
| 高度 |
100 mm |
| 深度 |
75 mm |
| 重量 |
| 重量，约 |
350 g |
