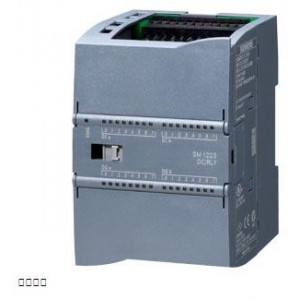

西门子模块 6ES7223-1PL32-0XB0 S7-1200 PLC SM 1223
6ES7223-1PL32-0XB0
DIGITAL I/O SM 1223, 16DI/16DO
 |
SIMATIC S7-1200，数字量 I/O SM 1223，16DI/16DO， 16DI 24V DC，灌电流/拉电流， 16DO，继电器 2A |
| 一般信息 |
| 产品类型标志 |
SM 1223，DI 16x24 VDC，DQ 16x 继电器 |
| 电源电压 |
| 额定值 (DC) |
24 V |
| 允许范围，下限 (DC) |
20.4 V |
| 允许范围，上限 (DC) |
28.8 V |
| 输入电流 |
| 来自背板总线 DC 5 V，***大值 |
180 mA |
| 数字输入端 |
| ● 来自负载电压 L+（空载），***大值 |
4 mA / 输入端 11 mA / 继电器 |
| 输出电压 / 标题 |
| 测量变频器的供电电压 / 标题 |
| ● 存在 |
是 |
| 功率损失 |
| 功率损失，典型值 |
10 W |
| 数字输入 |
| 数字输入端数量 |
16 |
| ● 在组件中 |
2 |
| 输入特性符合 IEC 61131，类型 1 |
是 |
| 可同时控制的输入端数量 |
| 所有安装位置 |
| — ***高可达 40 ℃，***大值 |
16 |
| 水平安装位置 |
| — ***高可达 40 ℃，***大值 |
16 |
| — ***高可达 50 ℃，***大值 |
16 |
| 垂直安装位置 |
| — ***高可达 40 ℃，***大值 |
16 |
| 输入电压 |
| ● 输入电压类型 |
DC |
| ● 额定值 (DC) |
24 V |
| ● 对于信号“0” |
1 mA 时 DC 5 V |
| ● 对于信号“1” |
15 V DC，当为 2.5 mA 时 |
| 输入电流 |
| ● 对于信号“0”，***大值（允许的闭路电流） |
1 mA |
| ● 对于信号 “1”，***小值 |
2.5 mA |
| ● 对于信号“1”，典型值 |
4 mA |
