SIMATIC S7-1200，数字量 I/O SM 1223，8 DI/8 DO， 8 DI 24V DC，灌电流/拉电流， 8 DO，晶体管 0.5 A

一般信息

产品类型标志

SM 1223，DI 8x24 VDC，DQ 8x24 VDC

电源电压

额定值 (DC)

24 V

允许范围，下限 (DC)

20.4 V

允许范围，上限 (DC)

28.8 V

输入电流

来自背板总线 DC 5 V，***大值

145 mA

数字输入端

● 来自负载电压 L+（空载），***大值

4 mA; 每个通道

输出电压 / 标题

测量变频器的供电电压 / 标题

● 存在

是

功率损失

功率损失，典型值

2.5 W

数字输入

数字输入端数量

8

● 在组件中

2

输入特性符合 IEC 61131，类型 1

是

可同时控制的输入端数量

所有安装位置

— ***高可达 40 ℃，***大值

8

水平安装位置

— ***高可达 40 ℃，***大值

8

— ***高可达 50 ℃，***大值

8

垂直安装位置

— ***高可达 40 ℃，***大值

8

输入电压

● 输入电压类型

DC

● 额定值 (DC)

24 V

● 对于信号“0”

1 mA 时 DC 5 V

● 对于信号“1”

15 V DC，当为 2.5 mA 时

输入电流

● 对于信号“0”，***大值（允许的闭路电流）

1 mA

● 对于信号 “1”，***小值

2.5 mA

● 对于信号“1”，典型值

4 mA

输入延迟（输入电压为额定值时）

对于标准输入端

— 可参数化

是; 0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 个组别中选择

对于报警输入端

— 可参数化

是

导线长度

● 屏蔽，***大值

500 m

● 未屏蔽，***大值

300 m

数字输出

数字输出端数量

8

● 在组件中

1

短路保护

否; 外部预设

感应式关闭电压的限制

L+ (-48 V)

输出端的通断能力

● 电阻负载时的***大值

0.5 A

● 照明负载时的***大值

5 W

输出电压

● 额定值 (DC)

24 V

● 对于信号“0”的***大值

0.1 V; 附带 10 kOhm 负载

● 对于信号 “1”，***小值

DC 20 V

输出电流

● 对于信号“1”的额定值

0.5 A

● 针对信号“1”的允许范围，***大值

0.5 A

● 针对信号“0”的剩余电流，***大值

10 µA

电阻负载时的输出延迟

● 从 “0” 到“1”，***大值

50 µs

● 从 ”1” 到“0”，***大值

200 µs

输出端的总电流（每组）

水平安装位置

— ***高可达 50 ℃，***大值

4 A; 每个零线的电流

导线长度

● 屏蔽，***大值

500 m

● 未屏蔽，***大值

150 m

报警/诊断/状态信息

报警

● 诊断报警

是

诊断显示 LED

● 用于输入端状态

是

● 用于输出端状态

是

电位隔离

数字输入电位隔离

● 在通道之间，分组点数

2

数字输出电位隔离

● 在通道之间，分组点数

1

● 在通道和背板总线之间

AC 500 V

防护等级和防护类别

防护等级 IP

IP20

标准、许可、证书

CE 标记

是

CSA 许可

是

UL 许可

是

cULus

是

FM 许可

是

RCM（原 C-TICK）

是

KC 许可

是

船舶建造许可

是

环境要求

露天情况下

● ***大落差

0.3 m; 五个，在发货包装内

运行中的环境温度

● ***小值

-20 °C

● ***大值

60 °C

● 水平安装，***小值

-20 °C

● 水平安装，***大值

60 °C

● 垂直安装，***小值

-20 °C

● 垂直安装，***大值

50 °C

● 允许温度变化

5°C 至 55°C，3°C/分钟

运输/储存时的环境温度

● ***小值

-40 °C

● ***大值

70 °C

气压符合 IEC 60068-2-13 标准要求

● 存放/运输，***小值

660 hPa

● 存放/运输，***大值

1 080 hPa

相对空气湿度

● 25 °C 时无冷凝运行，***大值

95 %

连接技术

需要的前置插头

是

机械/材料

外壳材料（正面）

● 塑料

是

尺寸

宽度

45 mm

高度

100 mm

深度

75 mm

重量

重量，约

210 g

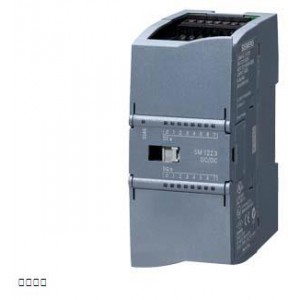

西门子s7-1200 6ES7223-1BH32-0XB0 数字量模块

技术数据
