介绍

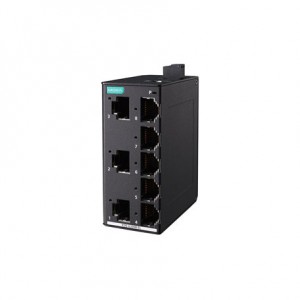

EDS-G2008-ELP 系列工业以太网交换机配备 8 个千兆以太网端口和塑料外壳，非常适合需要简单工业以太网连接的应用。 此外，为了提供多功能性以满足不同行业的应用，EDS-G2008-ELP 系列允许用户通过外部面板上的 DIP 开关启用或禁用 QoS 功能和广播风暴保护 (BSP)。

EDS-G2008-ELP 系列支持 12/24/48 VDC 单电源输入、导轨式安装和高水平 EMI/EMC 等级。除了体积小巧外，EDS-G2008-ELP 系列通过了 *** 烧机测试，以确保其在部署后能够可靠地运行。EDS-G2008-ELP 系列支持 -10 至 60°C 标准温度。

以太网接口



10/100/1000BaseT(X) 端口（RJ45 接头）

•

  8
  全/半双工模式
  自动 MDI/MDI-X 连接
  速率自适应

标准

•

  IEEE 802.3，用于 10BaseT
  IEEE 802.3u，用于 100BaseT(X)
  IEEE 802.3ab，用于 1000BaseT(X)
  IEEE 802.3x，用于流量控制
  IEEE 802.1p，用于服务等级

交换特性



处理类型

•

  存储转发

MAC 地址表大小

•

  4 K

数据包缓冲区大小

•

  1.5 Mb

DIP 开关配置



以太网接口

•

  QoS，广播风暴保护 (BSP)

电源参数



连接

•

  1 个可拆卸 3 触点接线端子

输入电流

•

  0.33 A（***大值）

输入电压

•

  12/24/48 VDC

工作电压

•

  9.6 至 60 VDC

过载电流保护

•

  支持

反接保护

•

  支持

机械特性



尺寸

•

  36 x 81 x 65 mm（1.42 x 3.19 x 2.56 英寸）

安装

•

  导轨式安装
  壁挂式安装（附可选套件）

外壳

•

  塑料

重量

•

  140 g (0.31 lb)

环境限值



相对湿度

•

  5 至 95%（非冷凝）

工作温度

•

  -10 至 60°C（14 至 140°F）

存储温度（含包装）

•

  -40 至 85°C（-40 至 185°F）

安规认证



安全

•

  UL 61010-2-201
  EN 62368-1 (LVD)

EMC

•

  EN 55032/35
  EN 61000-6-2/-6-4

EMI

•

  CISPR 32，FCC Part 15B Class A

EMS

•

  IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
  IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
  IEC 61000-4-4 EFT：电源：1 kV；信号：1 kV
  IEC 61000-4-5 Surge：电源：1 kV；信号：1 kV
  IEC 61000-4-6 CS：10 V
  IEC 61000-4-8 PFMF

冲击

•

  IEC 60068-2-27

振动

•

  IEC 60068-2-6

自由落体

•

  IEC 60068-2-32

MTBF



时间

•

  3,404,784 小时

标准

•

  Telcordia (Bellcore)，GB

保修



保修期限

•

  5 年

可用型号 (1)

• 显示图片



  	CompareButton EDS-G2008-ELP
  10/100/1000BaseT(X) 端口 (RJ45 接头)	8
  外壳	塑料
  工作温度	-10 ~ 60°C
