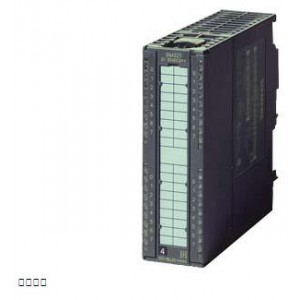

SIPLUS S7-300 SM 321 16DE 基于 6ES7321-7BH01-0AB0 带防腐蚀涂层， 0 - +60°C， 0-1 阈值，在大约 11.2V 条件下， 数字输入 SM 321，电位隔离， 16 DE；24V DC，1个 20针， 过程报警，诊断， 适合用于节拍同步 运行 |
| 电源电压 |
| 负载电压 L+ |
| ● 额定值 (DC) |
24 V |
| ● 允许范围，下限 (DC) |
20.4 V |
| ● 允许范围，上限 (DC) |
28.8 V |
| ● 反极性保护 |
是的 |
| 输入电流 |
| 来自负载电压 L+（空载），***大值 |
90 mA |
| 来自背板总线 DC 5 V，***大值 |
130 mA |
| 传感器供电 |
| 输出端数量 |
2 |
| 输出电压类型 |
L+ (-2.5 V) |
| 短路保护 |
是的; 电子 |
| 附加（冗余）电源 |
是的 |
| 输出电流 |
| ● 额定值 |
120 mA |
| ● 允许范围，下限 |
0 mA |
| ● 允许范围，上限 |
150 mA |
| 功率损失 |
| 功率损失，典型值 |
4 W |
| 数字输入 |
| 数字输入端数量 |
16 |
| 输入特性符合 IEC 61131，类型 2 |
是的 |
| 可同时控制的输入端数量 |
| 水平安装位置 |
| — ***高可达 60 ℃，***大值 |
16 |
| 垂直安装位置 |
| — ***高可达 40 ℃，***大值 |
16 |
| 输入电压 |
| ● 输入电压类型 |
DC |
| ● 额定值 (DC) |
24 V |
| ● 对于信号“0” |
-30 ... +11.2 V |
| ● 对于信号“1” |
13 至 30V |
| 输入电流 |
| ● 对于信号“1”，典型值 |
7 mA |
| 输入延迟（输入电压为额定值时） |
| 对于标准输入端 |
| — 可参数化 |
是的; 0.1 / 0.5 / 3 / 15 / 20 ms |
| 传感器开关 |
| ● 用于断线监测的电阻电路，***小值 |
10 k |
| ● 用于断线监测的电阻电路，***大值 |
18 k |
| 导线长度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
600 m |
| 传感器 |
| 可连接传感器 |
| ● 双线传感器 |
是的 |
| — 允许的闭路电流（双线传感器） ***大值 |
2 mA |
| 报警/诊断/状态信息 |
| 报警 |
是的 |
| 诊断功能 |
是的; 可参数化 |
| 报警 |
| ● 诊断报警 |
是的; 可参数化 |
| ● 过程报警 |
是的; 可参数化 |
| 诊断 |
| ● 诊断信息可读 |
是的 |
| ● 断线 |
是的; I< 1 mA 时 |
| 诊断显示 LED |
| ● 累积故障 SF（红色） |
是的 |
| ● 数字输入状态显示（绿色） |
是的 |
| ● 传感器电源 Vs（绿色） |
是的 |
| 电位隔离 |
| 数字输入电位隔离 |
| ● 在通道之间 |
不 |
| ● 在通道之间，分组点数 |
16 |
| ● 在通道和背板总线之间 |
是的; 光电耦合器 |
| 绝缘 |
| 绝缘测试，使用 |
DC 500 V |
| 标准、许可、证书 |
| CE 标记 |
是的 |
| UL 许可 |
是的; File E239877 |
| RCM（原 C-TICK） |
是的 |
| KC 许可 |
是的 |
| EAC（原 Gost-R） |
是的 |
| 环境要求 |
| 运行中的环境温度 |
| ● ***小值 |
0 °C; = Tmin |
| ● ***大值 |
60 °C; = Tmax |
| 运输/储存时的环境温度 |
| ● ***小值 |
-40 °C |
| ● ***大值 |
70 °C |
| 参考海平面的运行高度 |
| ● ***大海拔安装高度 |
5 000 m |
| ● 环境温度-气压-安装高度 |
1140 hPa ... 795 hPa (-1000 m ... +2000 m) 时的 Tmin ... Tmax // Tmin ... 795 hPa ... 658 hPa (+2000 m ... +3500 m) 时的 (Tmax - 10 K) // Tmin ... 658 hPa ... 540 hPa (+3500 m ... +5000 m) 时的 (Tmax - 20 K) |
| 相对空气湿度 |
| ● 带凝露，已通过 IEC 60068-2-38 检验，***大值 |
100 %; RH，包括凝露/冻结（在凝露状态下不得调试） |
| 坚实性 |
| 用于地点位置固定的工业设备 |
| — 对生物活性物质具有耐受性，符合 EN 60721-3-3 |
是的; 3B2 级霉菌孢子、真菌孢子、蘑菇孢子（不包括动物群体），3B3 级设备可订购 |
| — 对化学活性物质具有耐受性，符合 EN 60721-3-3 |
是的; 3C4 级 (RH < 75 %)，包括符合 EN 60068-2-52 的盐雾（清晰度 3）；* |
| — 对机械活性物质具有耐受性，符合 EN 60721-3-3 |
是的; 3S4 级，包括沙子、粉尘；* |
| 用于船上 / 海上 |
| — 对生物活性物质具有耐受性，符合 EN 60721-3-6 |
是的; 6B2 级霉菌孢子、真菌孢子、蘑菇孢子（不包括动物群体），6B3 级设备可订购 |
| — 对化学活性物质具有耐受性，符合 EN 60721-3-6 |
是的; 6C3 级 (RH < 75 %)，包括符合 EN 60068-2-52 的盐雾（清晰度 3）；* |
| — 对机械活性物质具有耐受性，符合 EN 60721-3-6 |
是的; 6S3 级，包括沙子、粉尘；* |
| 可应用于工业过程技术 |
| — 对化学活性物质具有耐受性，符合 EN 60654-4 |
是的; 3 级（三氯乙烯除外） |
| — 环境条件适用于过程系统、测量系统和控制系统，符合 ANSI/ISA-71.04 |
是的; A/B 组 GX 级（三氯乙烯除外；有害气体浓度允许达到 EN 60721-3-3 标准规定的 3C4 级的极限值）；LC3 级（盐雾）和 LB3 级（油） |
| 备注 |
| — 有关环境条件分类的说明，符合 EN 60721、EN 60654-4 和 ANSI/ISA-71.04 |
* 运行时，随附的插头盖板必须保留在未占用的接口上！ |
| 连接技术 / 标题 |
| 需要的前置插头 |
20 针 |
| 尺寸 |
| 宽度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
120 mm |
| 重量 |
| 重量，约 |
200 g |
