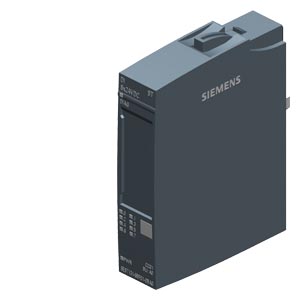

SIMATIC ET 200SP, Digital input module, DI 8x 24V DC Standard, type 3 (IEC 61131), sink input, (PNP, P-reading), Packing unit: 1 piece, fits to BU-type A0, Colour Code CC01, input delay time 0,05..20ms, module diagnostics for: short-circuit of sensor supply, wire break, supply voltage

一般信息

产品类型标志

DI 8x24 VDC ST

硬件功能状态

FS02 以上版本

固件版本

V0.0

● 可更新固件

否

可用的基本单元

BU 类型 A0

模块特有彩色标牌板的颜色代码

CC01

产品功能

● I&M 数据

是; I&M0 至 I&M3

● 时钟同步模式

否

附带程序包的

● STEP 7 TIA 端口，可组态 / 已集成，自版本

V14

● STEP 7 可组态/ 已集成，自版本

V5.5 SP3 以上

● PCS 7 可组态/集成式，自版本

V8.1 SP1

● PROFIBUS 版本 GSD 版 / GSD 修订版以上

各修订版本 3 和 5 以上的 GSD 文件

● PROFINET 版本 GSD 版 / GSD 修订版以上

GSDML V2.3

运行模式

● DI

是

● 计数器

否

● 过采样

否

● MSI

否

电源电压

额定值 (DC)

24 V

允许范围，下限 (DC)

19.2 V

允许范围，上限 (DC)

28.8 V

反极性保护

是

输入电流

耗用电流，***大值

50 mA; 所有通道由编码器电源供电

传感器供电

输出端数量

8

输出电压，***小值

19.2 V

短路保护

是; 每个模块

24 V 传感器供电

● 24 V

是

● 短路保护

是

● 输出电流，***大值

700 mA

● 每条通道的***大输出电流

700 mA

● 每个模块的***大输出电流

700 mA

功率损失

功率损失，典型值

1 W; 24 V，8 个输入端通过编码器电源供电

地址范围

每个模块的地址空间

● 输入端

1 byte; + 1 个字节用于 QI 信息

硬件扩展

自动编码

是

● 机械编码键

是

● 机械编码键的类型

A 型

为不同的接口类型选择基础单元

● 一线制连接

BU 类型 A0

● 两线制连接

BU 类型 A0

● 三线制连接

BU 类型 A0，带 AUX 端子或电位分配模块

● 四线制连接

A0 类基座单元 + 电位分配模块

数字输入

数字输入端数量

8

可编程的数字输入端

是

源型输入/漏性输入

P 读取

输入特性符合 IEC 61131，类型 3

是

输入电压

● 额定值 (DC)

24 V

● 对于信号“0”

-30 至 +5 V

● 对于信号“1”

+11 至 +30V

输入电流

● 对于信号“1”，典型值

2.5 mA

输入延迟（输入电压为额定值时）

对于标准输入端

— 可参数化

是; 0.05 / 0.1 / 0.4 / 0.8 / 1.6 / 3.2 / 12.8 / 20 ms（分别 + 30 至 500 µs 与导线长度有关的延迟）

— 从“0”到“1”时，***小值

0.05 ms

— 从“0”到“1”时，***大值

20 ms

— 从“1”到“0”时，***小值

0.05 ms

— 从“1”到“0”时，***大值

20 ms

导线长度

● 屏蔽，***大值

1 000 m

● 未屏蔽，***大值

600 m

传感器

可连接传感器

● 双线传感器

是

— 允许的闭路电流（双线传感器） ***大值

1.5 mA

报警/诊断/状态信息

诊断功能

是

报警

● 诊断报警

是

诊断

● 诊断信息可读

是

● 电源电压监控

是

— 可参数化

是

● 传感器电源监控

是; 以模块为单位，可选电路，以避免对单一传感器触点进行断路诊断：25 kOhm 至 45 kOhm

● 断线

是; 模块式

● 短路

是; 模块式

诊断显示 LED

● 电源电压监控 (PWR-LED)

是; 绿色 PWR-LED

● 通道状态显示

是; 绿色 LED

● 用于通道诊断

否

● 用于模块诊断

是; 绿色 / 红色 DIAG-LED

电位隔离

通道的电势分离

● 在通道之间

否

● 在通道和背板总线之间

是

● 在通道和电子元件电源电压之间

否

绝缘

绝缘测试，使用

707 V DC（测试类型）

标准、许可、证书

适用于安全功能

否

环境要求

运行中的环境温度

● 水平安装，***小值

-30 °C; 自 FS02 起 < 0 °C

● 水平安装，***大值

60 °C

● 垂直安装，***小值

-30 °C; 自 FS02 起 < 0 °C

● 垂直安装，***大值

50 °C

参考海平面的运行高度

● ***大海拔安装高度

5 000 m; 安装高度 > 2000 m 时受限，参见手册

尺寸

宽度

15 mm

高度

73 mm

深度

58 mm

重量

重量，约

28 g

西门子ET200SP模块 6ES7131-6BF01-0BA0 DI 8x 24V DC ST

技术数据
