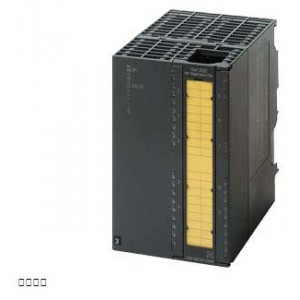

***备件*** SIMATIC S7，数字输出 SM 326，10 DA；24V DC，2A， 故障安全型数字输出 针对 SIMATIC S7F 系统， 带诊断报警， 1个 40针 |
| 电源电压 |
| 额定值 (DC) |
24 V; 1L+ |
| 反极性保护 |
是 |
| 负载电压 L+ |
| ● 额定值 (DC) |
24 V; 2L+，3L+ |
| ● 反极性保护 |
否 |
| 输入电流 |
| 来自电源电压 1L+，***大值 |
70 mA |
| 来自负载电压 2L+（空载），***大值 |
100 mA |
| 来自负载电压 3L+（空载），***大值 |
100 mA |
| 来自背板总线 DC 5 V，***大值 |
100 mA |
| 功率损失 |
| 功率损失，典型值 |
12 W |
| 数字输出 |
| 数字输出端数量 |
10 |
| 短路保护 |
是 |
| 感应式关闭电压的限制 |
L+ (-53 V) 无串联二极管，L+ (-33 V) 带串联二极管 |
| 输出端的通断能力 |
| ● 照明负载时的***大值 |
5 W |
| 输出电压 |
| ● 对于信号 “1”，***小值 |
L+ (-1 V) 无串联二极管，L+ (-1.8 V) 带串联二极管 |
| 输出电流 |
| ● 对于信号“1”的额定值 |
2 A |
| ● 针对信号“1”的允许范围 0 至 40 ℃，***小值 |
7 mA |
| ● 针对信号“1”的允许范围 0 至 40 ℃，***大值 |
2 A; 水平安装时为 2 A，垂直安装时为 1 A |
| ● 针对信号“1”的允许范围 40 至 60 ℃，***小值 |
7 mA |
| ● 针对信号“1”的允许范围 40 至 60 ℃，***大值 |
1 A; 水平安装时 |
| ● 针对信号“0”的剩余电流，***大值 |
0.5 mA |
| 开关频率 |
| ● 电阻负载时的***大值 |
10 Hz |
| ● 电感负载时的***大值 |
2 Hz |
| ● 照明负载时的***大值 |
10 Hz |
| 输出端的总电流（每组） |
| 水平安装位置 |
| — ***高可达 40 ℃，***大值 |
7.5 A; 无串联二极管，5 A 附带串联二极管 |
| — ***高可达 60 ℃，***大值 |
5 A; 无串联二极管，4 A 附带串联二极管 |
| 垂直安装位置 |
| — ***高可达 40 ℃，***大值 |
5 A; 无串联二极管，4 A 附带串联二极管 |
| 导线长度 |
| ● 屏蔽，***大值 |
1 000 m; SIL 3 时为 200 m，AK 6，4 类线 |
| ● 未屏蔽，***大值 |
600 m |
| 报警/诊断/状态信息 |
| 报警 |
| ● 诊断报警 |
是 |
| 诊断 |
| ● 诊断信息可读 |
是 |
| 诊断显示 LED |
| ● 故障安全模式 |
是 |
| ● 累积故障 SF（红色） |
是 |
| 电位隔离 |
| 数字输出电位隔离 |
| ● 在通道之间 |
是 |
| ● 在通道之间，分组点数 |
5 |
| ● 在通道和背板总线之间 |
是 |
| ● 在通道和电子元件电源电压之间 |
是 |
| 绝缘 |
| 绝缘测试，使用 |
500 V DC/350 V AC |
| 标准、许可、证书 |
| 安全运行中可达到的***大安全等级 |
| ● 符合 DIN VDE 0801 |
AK 5 和 6 |
| ● 符合 EN 954 |
4 类线 |
| ● 性能等级符合 ISO 13849-1 |
e |
| ● SIL 按照 IEC 61508 |
SIL 3 |
| 连接技术 |
| 需要的前置插头 |
40 针 |
| 尺寸 |
| 宽度 |
80 mm |
| 高度 |
125 mm |
| 深度 |
120 mm |
| 重量 |
| 重量，约 |
465 g |
