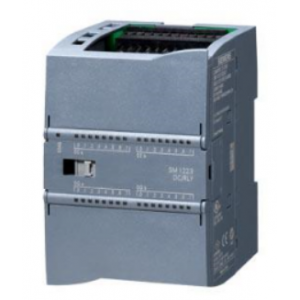

SIMATIC S7-1200，数字量 I/O SM 1223，16DI/16DO， 16DI 24V DC，灌电流/拉电流， 16DO，晶体管 0.5 A
产品类型标志
SM 1223，DI 16x24 VDC，DQ 16x24 VDC
电源电压
额定值 (DC)
24 V
允许范围，下限 (DC)
20.4 V
允许范围，上限 (DC)
28.8 V
输入电流
来自背板总线 DC 5 V，***大值
185 mA
数字输入端
● 来自负载电压 L+（空载），***大值
4 mA; 每个通道
输出电压 / 标题
测量变频器的供电电压 / 标题
● 产品功能 / 测量变频器供电电压
是
功率损失
功率损失，典型值
4.5 W
数字输入
数字输入端数量
16
● 在组件中
2
输入特性符合 IEC 61131，类型 1
是
可同时控制的输入端数量
所有安装位置
— ***高可达 40 ℃，***大值
16
水平安装位置
— ***高可达 40 ℃，***大值
16
— ***高可达 50 ℃，***大值
16
垂直安装位置
— ***高可达 40 ℃，***大值
16
输入电压
● 输入电压类型
DC
● 额定值 (DC)
24 V
● 对于信号“0”
1 mA 时 DC 5 V
● 对于信号“1”
15 V DC，当为 2.5 mA 时
输入电流
● 对于信号“0”，***大值（允许的闭路电流）
1 mA
● 对于信号 “1”，***小值
2.5 mA
● 对于信号“1”，典型值
4 mA
输入延迟（输入电压为额定值时）
对于标准输入端
— 可参数化
是; 0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 个组别中选择
对于报警输入端
— 可参数化
是
导线长度
● 屏蔽，***大值
500 m
● 未屏蔽，***大值
300 m
数字输出
数字输出端数量
16
● 在组件中
1
短路保护
否; 外部预设
感应式关闭电压的限制
L+ (-48 V)
输出端的通断能力
● 电阻负载时的***大值
0.5 A
● 照明负载时的***大值
5 W
输出电压
● 额定值 (DC)
24 V
● 对于信号“0”的***大值
0.1 V; 附带 10 kOhm 负载
● 对于信号 “1”，***小值
DC 20 V
输出电流
● 对于信号“1”的额定值
0.5 A
● 针对信号“1”的允许范围，***大值
0.5 A
● 针对信号“0”的剩余电流，***大值
10 µA
电阻负载时的输出延迟
● 从 “0” 到“1”，***大值
50 µs
● 从 ”1” 到“0”，***大值
200 µs
输出端的总电流（每组）
水平安装位置
— ***高可达 50 ℃，***大值
8 A; 每个零线的电流
继电器输出端
触点的通断能力
— 电感负载时的***大值
0.5 A
— 照明负载时的***大值
5 W
— 电阻负载时的***大值
0.5 A
导线长度
● 屏蔽，***大值
500 m
● 未屏蔽，***大值
150 m
报警/诊断/状态信息
报警
● 诊断报警
是
诊断显示 LED
● 用于输入端状态
是
● 用于输出端状态
是
电位隔离
数字输入电位隔离
● 在通道之间，分组点数
2
数字输出电位隔离
● 在通道之间，分组点数
1
● 在通道和背板总线之间
AC 500 V
防护等级和防护类别
防护等级 IP
IP20
标准、许可、证书
CE 标记
是
CSA 许可
是
UL 许可
是
cULus
是
FM 许可
是
RCM（原 C-TICK）
是
KC 许可
是
船舶建造许可
是
环境要求
露天情况下
● ***大落差
0.3 m; 五个，在发货包装内
运行中的环境温度
● ***小值
-20 °C
● ***大值
60 °C
● 水平安装，***小值
-20 °C
● 水平安装，***大值
60 °C
● 垂直安装，***小值
-20 °C
● 垂直安装，***大值
50 °C
● 允许温度变化
5°C 至 55°C，3°C/分钟
运输/储存时的环境温度
● ***小值
-40 °C
● ***大值
70 °C
气压符合 IEC 60068-2-13 标准要求
● 存放/运输，***小值
660 hPa
● 存放/运输，***大值
1 080 hPa
相对空气湿度
● 25 °C 时无冷凝运行，***大值
95 %
连接技术 / 标题
需要的前置插头
是
机械/材料
外壳材料（正面）

● 塑料
是
尺寸
宽度
70 mm
高度
100 mm
深度
75 mm
重量
重量，约
310 g
