	DPO70804DX、MSO70804DX	DPO71254DX、MSO71254DX	DPO71604DX、MSO71604DX	DPO72004DX、MSO72004DX	DPO72304DX、MSO72304DX	DPO72504DX、MSO72504DX	DPO73304DX、MSO73304DX
模拟通道	4	4	4	4	4	4	4
数字通道（仅 MSO70000DX 系列）	16	16	16	16	16	16	16
模拟带宽（用户可以选择 DSP 增强功能）(–3 dB)	8 GHz	12.5 GHz	16 GHz	20 GHz	23 GHz（2 通道） 23 GHz（4 通道）	25 GHz（2 通道） 23 GHz（4 通道）	33 GHz（2 通道） 23 GHz（4 通道）
硬件模拟带宽 (-3 dB)	8 GHz（典型值）	12.5 GHz	16 GHz	20 GHz	23GHz	25 GHz	33 GHz
上升时间（典型值）	10% 至 90%：52 ps 20% 至 80%：38 ps	10% 至 90%：32 ps 20% 至 80%：23 ps	10% 至 90%：26 ps 20% 至 80%：19 ps	10% 至 90%：22 ps 20% 至 80%：15 ps	10% 至 90%：17 ps 20% 至 80%：13 ps	10% 至 90%：16 ps 20% 至 80%：12 ps	10% 至 90%：13 ps 20% 至 80%：9 ps
采样率（1、2 通道）（在通过 iCapture™ 模拟复用器发送至模拟通道的数字通道上，***大采样率为 50 GS/s）	100 GS/s	100 GS/s	100 GS/s	100 GS/s	100 GS/s	100 GS/s	100 GS/s
采样率（3、4 个通道）	50 GS/s	50 GS/s	50 GS/s	50 GS/s	50 GS/s	50 GS/s	50 GS/s
采样率（ET/IT 模式）	10 TS/s	10 TS/s	10 TS/s	10 TS/s	10 TS/s	10 TS/s	10 TS/s
记录长度（每条通道，标配）	62.5 M	62.5 M	62.5 M	62.5 M	62.5 M	62.5 M	62.5 M
记录长度(每条通道, 选项10XL）	125 M	125 M	125 M	125 M	125 M	125 M	125 M
记录长度(每条通道, 选项20XL）	250 M	250 M	250 M	250 M	250 M	250 M	250 M
记录长度(每条通道, 选项50XL）	每条通道 500 M，2 条通道 1G	每条通道 500 M，2 条通道 1G	每条通道 500 M，2 条通道 1G	每条通道 500 M，2 条通道 1G	每条通道 500 M，2 条通道 1G	每条通道 500 M，2 条通道 1G	每条通道 500 M，2 条通道 1G
定时分辨率	10 ps (100 GS/s)	10 ps (100 GS/s)	10 ps (100 GS/s)	10 ps (100 GS/s)	10 ps (100 GS/s)	10 ps (100 GS/s)	10 ps (100 GS/s)
***高采样率时的持续时间（标配）	0.63 ms	0.63 ms	0.63 ms	0.63 ms	0.63 ms	0.63 ms	0.63 ms
***高采样率下的持续时间（选项10XL）	1.3 ms	1.3 ms	1.3 ms	1.3 ms	1.3 ms	1.3 ms	1.3 ms
***高采样率下的持续时间（选项20XL）	2.5 ms	2.5 ms	2.5 ms	2.5 ms	2.5 ms	2.5 ms	2.5 ms
***高采样率下的持续时间（选项50XL）	10 ms	10 ms	10 ms	10 ms	10 ms	10 ms	10 ms
垂直噪声（满刻度的百分比）（50 mV/div，带宽滤波器开启，***大采样率）（典型值）	0.32%	0.42%	0.47%	0.56%	0.53%	0.67%	0.71%
时基范围（自动模式）	10 ps/div 至 1000 s/div	10 ps/div 至 1000 s/div	10 ps/div 至 1000 s/div	10 ps/div 至 1000 s/div	10 ps/div 至 1000 s/div	10 ps/div 至 1000 s/div	10 ps/div 至 1000 s/div
时间分辨率（ET/IT 模式）	100 fs	100 fs	100 fs	100 fs	100 fs	100 fs	100 fs
增量时间测量精度（<100 ns 持续时间内的 RMS；单次；信号上升时间 = 1.2 × 示波器上升时间；100 mV/div，带宽滤波器开，***大采样率）	1.17 ps	861 fs	727 fs	658 fs	585 fs	604 fs	529 fs
抖动噪底（启用 BWE）（典型值）	<847 fs	<609 fs	<514 fs	<465 fs	<414 fs	<427 fs	<374 fs

带宽限制

视仪器型号而定：33 GHz 至 1 GHz，以 1 GHz 为步长，或 500 MHz

根据仪器型号的不同，单纯硬件带宽设置为 33、25、23、20、16、12.5、8 GHz

通道间隔离度

垂直刻度相等的任意两条通道

0 GHz 至 10 GHz：≥120:1

>10 GHz 至 12 GHz：≥80:1

>12 GHz 至 15 GHz：≥50:1

>15 GHz 至 20 GHz：≥25:1

>20 GHz 至 33 GHz：≥20:1

DC 增益精度: ±2%（读数）

通道延迟（典型值）: 对于相等 V/div 和耦合的任意两条通道，≤1 ps

信噪比（典型值）: 34 dB

输入耦合: 直流 (50 )，GND

输入电阻选择: 50 ±3%，1 M（使用 TCA-1MEG 适配器时）

输入灵敏度范围

6.25 mV/div 至 600 mV/div（62.5 mV 至 6 V 满刻度）

终端电压范围: ≤1.2 VFS：-3.5 V 至 +3.5 V
>1.2 VFS：0 V。

偏置精度

10 mV/div 至 99.5 mV/div: ±（0.35%（偏置值位置）+ 1.5 mV + 满刻度的 1%）
100 mV/div 至 500 mV/div: ±（0.35%（偏置值位置）+ 7.5 mV + 满刻度的 1%）

偏置范围: +3.4 V 至 -3.4 V

通带平坦度（20、50、100、250 mV/div）（典型值）: ±0.5 dB 至标称带宽的 50%

位置范围: ±5 div

垂直分辨率: 8 位（若使用平均值则为 11 位）

数字带宽

使用 P6780 逻辑探头: 2.5 GHz
使用 P6750 或 P6717A 逻辑探头: 1 GHz

输入电阻选择

使用 P6780 逻辑探头: 20 k 单端接地或 40 k 差分模式 ± 2.0%，0.5 pF
使用 P6750 或 P6717A 逻辑探头: 20 kΩ ± 1.0%，3 pF

触发时钟/限定符输入: 1

垂直分辨率: 1 位

阈值: 每通道一个，独立设置

阈值精度: ±75 mV + 阈值设置的 3%

阈值分辨率: 5 mV

门限电压范围

使用 P6780 逻辑探头: –2 至 +4.5 V
使用 P6750 或 P6717A 逻辑探头: -1.5 至 +4.0 V

***小电压摆幅: 300 mVp-p

***大输入电压: ±15 V 无损

通道间时滞范围: ±75 ns

时基精度: ±1.5 ppm 初始精度，每年老化 <1 ppm

时基延迟时间范围: –5.0 ks 至 1.0 ks

时间/格设置: 10ps/div 至 1000s/div

触发抖动: <100 fsRMS（1.3 psRMS [典型值] 关闭增强触发时）

采集模式

取样: 采集并显示采样值
平均值: 平均波形中可以包括 2 - 10,000 个波形
包络: min-max 包络中可以包括 1 - 2×109 个波形
高分辨率: 实时波形平均功能，降低随机噪声，提高分辨率
峰值检测: 以所有实时采样率捕获和显示窄毛刺。毛刺宽度：≤125 MS/s 时 1 ns；≥250 MS/s 时 1/采样率
FastAcq®: FastAcq® 优化仪器，以分析动态信号、捕获偶发事件，在所有 TekConnect 通道上同时捕获 >300000 wfms/s，仅支持单台配置
FastFrame™: 采集内存被分成多个段；***大触发速率 >310000 wfms/s。每个事件记录到达时间。帧查找工具有助于以可视方式识别瞬态信号。仅 TekConnect 通道，仅单机配置
滚动模式: 以从右至左的滚动动作在显示屏滚动序列波形点。支持高达 10 MS/s 的采样率，***大记录长度 40 MS。仅 TekConnect 通道，仅单机配置
波形数据库: 累积波形数据，提供由幅度、时间和数量组成的三维阵列。仅 TekConnect 通道，仅单机配置

***大采样率（所有通道）: 12.5 GS/s

定时分辨率: 80 ps

通道间定时不确定度: <160 ps

***小可检测脉宽: <400 ps

***大总线数量: 16

每总线通道数量: 多达 24 个（16 个逻辑通道、4 个模拟通道、4 个数学通道）

触发灵敏度

内部 DC 耦合

满刻度的 4%（直流 - 50 MHz）

4 GHz 时为满刻度的 10%

8 GHz 时为满刻度的 20%

11 GHz 时为满刻度的 50%

辅助输入 50 Ω（外部触发）

直流 - 50 MHz 时为 250 mV，在 1.0 GHz 时增加到 350 mV

A 事件和延迟的 B 事件触发类型: 边沿、毛刺、宽度、欠幅脉冲、超时、跳变时间、逻辑码型、逻辑状态、建立时间/保持时间、窗口 – 除边沿、码型和状态外，所有类型均可以由***多两条通道判定逻辑状态

主要触发模式: 自动、正常和单次

触发序列: 主触发、时间延迟、事件延迟、按时间复位、按状态复位、按跳变复位。所有顺序可以包括触发事件后单独的水平延迟，以定位采集时间窗口

触发耦合

DC、AC（衰减 <100 Hz）

高频抑制（衰减 >20 kHz）

低频抑制（衰减 <200 kHz）

噪声抑制（降低灵敏度）

RF耦合(***大工作频率时提高触发灵敏度和带宽)

触发释抑范围: ***小 250 ns 至***大 12 s

触发电平范围

任意通道: ±120% 满刻度，距屏幕中心
辅助输入: ±5 V
线路: 0 V，不能设置

时钟恢复系统: 要求选项 ST6G 或选项 MTH

时钟恢复锁相环带宽: 固定在 FBaud/1600

时钟恢复抖动 (RMS)

对于 PRBS 数据码型，<0.25% 位周期 + 2 psRMS

对于重复的“0011”数据码型，<0.25% 位周期 + 1.5 psRMS

时钟恢复需要的***小信号幅度

1.25 Gbaud 以下为 1 divp-p

1.25 Gbaud 以上为 1.5 divp-p

跟踪/采集范围: 要求的波特率的 ±2%

时钟恢复频率范围: 1.5 MBaud 至 3.125 GBaud恢复的时钟与再生的数据一起用于 BERT。

串行码型触发

需要选项 ST6G

NRZ 编码数据

***高 64 位串行字识别器，以二进制（高、低、任意值）或十六进制格式指定的位数

触发 NRZ 编码的数据，速率高达 1.25 GBaud

8b/10b 编码数据

触发以下速率的 8b/10b 编码数据：1.25 至 1.65、2.1 至 3.2、3.8 至 5.1，以及 5.4 至 6.25 GBaud。

码型长度***长 40 位（1 至 4 个有效的 10 位字符）

对准字符是 K28.5（任意奇偶性）

通信相关触发: 支持 AMI、HDB3、BnZS、CMI、MLT3 和 NRZ 编码的通信信号。选择与标准相对应的分离的正负 1、0 脉冲因子或眼图。; 需要选项 MTH

总线触发***大转换率

I2C、SPI、RS-232/422/485/UART：10 Mb/s

USB：低速、全速

CAN：1 Mb/s

LIN：100 Kb/s

MIL-STD-1553B：2 Mb/s

逻辑码型触发（MSO 型号）

阈值范围

P6780：–2 至 +4.5 V

P6717A/P6750: -1.5 至 +4 V

阈值精度

±100 mV + 阈值设置的 3%

增强触发: 增强触发可校正触发路径与采集的数据路径之间的时间差（码型触发除外，它支持与 A 事件和 B 事件有关的所有 Pinpoint 触发类型）；默认开启（用户可以选择）；在 FastAcq 模式中不能使用。

线路触发: 在电源线信号上触发。电平固定在 0 V。

触发类型

触发	模拟通道	MSO 逻辑通道	说明
通信 1	X		支持 AMI、HDB3、BnZS、CMI、MLT3 和 NRZ 编码信号。
总线	X	X	在并行或串行总线的特定总线价值被发现时触发。
I2C 1	X	X	触发开始、重复开始、停止、丢失确认、地址（7 位或 10 位）、数据或地址和数据。
SPI 1	X	X	触发 SS 或数据。
CAN 2	X	X	触发帧开始、帧类型、标识符、数据、帧结束、丢失确认、位填充错误。
LIN 1	X	X	触发同步、标识符、数据、ID 和数据、唤醒帧、睡眠帧、错误。
FlexRay 1	X	X	触发帧开始、指示器位、循环数、标头字段、标识符、数据、帧结束、错误。
RS-232/422/485/UART 1	X	X	触发开始位、包尾、数据和奇偶性错误。
USB 1	X	X	低速或全速：触发同步、复位、暂停、恢复、包尾、令牌（地址）包、数据包、握手包、专用包、错误。
MIL-STD-1553B1	X	X	触发同步、命令字、Status Word、数据、RT/IMG 时间、错误。
PCI Express 1	X	X	触发码型（包括有序集）、字符/符号、错误、控制字符（仅 gen 1 和 gen 2 速率）
边沿	X	X	触发任何通道或前面板辅助输入上的正斜率或负斜率。耦合包括 DC、AC、噪声抑制、高频抑制和低频抑制。
B 事件扫描	X		B 事件扫描是一种 A-B 触发顺序，将触发和捕获 B 事件扫描设置菜单中规定的关心的突发事件数据。可以以顺序方式或随机化方式扫描捕获码，也可以在两个连续的 B 触发事件之间切换触发。可以使用扫描 B 事件采集的突发数据构建眼图。
毛刺	X	X	触发或抑制正极、负极或任意极性的毛刺。***小毛刺宽度为 150 ps（典型值），重新触发时间为 300 ps。
模式	X	X	当码型在指定时间内变成假或保持为真时触发。四条输入通道（和 MSO70000 系列的 16 条逻辑通道）指定的码型（AND、OR、NAND、NOR）分别定义为高、低或任意值。
欠幅	X		在一个脉冲超过*个阈值，但是未能超过第二个阈值，并且在再次超过*个阈值之前触发。可以用时间或者逻辑值来限定事件。
串行码型 1	X		触发***高 6.25 Gbaud 的 NRZ 编码数据；1.25 Gbaud 以上要求 8b/10b 编码数据。包括码型锁定触发功能，捕获重复采集高达 6.25 Gb/s 的长串行测试码型。
建立/保持	X		当任意两条输入通道中存在的时钟和数据之间的建立时间和保持时间超过门限时触发。
状态	X	X	由通道 4 边沿定时的通道（1、2、3）（和 MSO70000 系列的 16 条逻辑通道）的任意逻辑码型。触发上升时钟沿或下降时钟沿。
超时	X	X	当事件在指定时间内一直保持高、低或高低时触发。可以从 300 ps 开始选择。
过渡	X		在脉冲边沿变化速率快于或慢于指定速率时触发。跳变沿可以为正、负或正负。
触发事件延迟	X	X	1 至 20 亿个事件。
触发时间延迟	X	X	3.2 ns 至 300 万秒。
视觉触发1	X		在满足可视触发表达式时触发。
宽度	X	X	在正脉冲或负脉冲的宽度落在或超过可以选择的时间极限范围时触发(小至 150 ps)。
窗口	X		当事件进入或退出用户可调节的两个门限定义的一个窗口时触发。可以根据时间或逻辑判定事件。

搜索和标记事件

搜索边沿、毛刺或指定宽度的脉冲。与搜索标准相匹配的找到的任何事件都标记并放在事件表中。可以在任意通道上使用正/负斜率或同时使用正负斜率进行搜索。

找到感兴趣的事件之后，可使用 Pinpoint 触发控制窗口中的“标记记录中所有触发事件”来找到其他类似事件。

事件表汇总了找到的所有事件。所有时间都相对于触发位置打上时戳。用户可以选择在找到事件时停止采集。

波形测量

自动测量

53 种，其中同时可以在屏幕上显示 8 种测量功能；测量统计、用户定义参考电平、在要测量的采集中隔离特定发生的门电路中的测量

DPOJET 抖动和眼图分析应用可提供更多自动化和高级测量，如抖动。

幅度相关测量

幅度、高、低、***大值、***小值、峰峰值、中间值、周期中间值、RMS、周期 RMS、正过冲、负过冲

时间相关测量

上升时间、下降时间、正宽度、负宽度、正占空比、负占空比、周期、频率、延迟

组合

面积、周期面积、相位、突发宽度

波形直方图测量

波形数、框内点数、峰值点数、中间值、***大值、***小值、峰峰值、平均值 (μ)、标准偏差 (sigma)、μ+1sigma、μ+2sigma、μ+3sigma

总线解码

并行: 所选通道的数据被分组为多通道并行总线，并以单一总线值显示。可使用二进制、十六进制或符号等格式显示
I2C 1: 根据内部集成电路规范，将 SCLK 和 SDA 通道显示为总线
SPI 1: 根据串行外围设备接口规范，将 MOSI、MISO、SCLK、和 SS 通道显示为总线数据
CAN 1: CAN_H、CAN_L、TX 或 RX 通道显示为总线
LIN 1: 根据 LIN 版本 1 或版本 2 标配，数据作为总线显示
FlexRay 1: BP、BM、TX 或 RX 信号作为总线显示
HSIC 1: 根据 USB2.0 HSIC 标配，数据作为总线显示
RS-232/422/485/UART 1: 通道作为总线显示
USB 1: 根据 USB 规范，通道作为总线显示
MIL-STD-1553B 1: 数据作为总线显示
PCI Express 1: 根据 PCIe 标配，Gen 1、2 或 3 数据速率自动检测并作为总线显示
MIPI® D-PHY 1: 根据 MIPI 标配，DSI 或 CSI2 通道作为总线显示
8b/10b 编码1: 作为总线显示控制字符和数据字符

波形处理/数学运算

数学表达式: 定义广泛的代数表达式，包括波形、标量、用户可调节变量和参数测量结果，例如 (Integral (CH1 Mean(CH1)) × 1.414 × VAR1)
代数: 波形和标量加、减、乘、除
滤波功能: 用户自定义滤波器。用户指定一个包含滤波系数的滤波器。提供了滤波器文件
频域函数: 频谱幅度和相位，实数和虚数频谱
模板功能: 从采样波形中生成波形数据库像素图的功能。可以定义样点数量
数学函数: 平均、倒数、积分、微分、平方根、指数、Log10、Log e、Abs、Ceiling、Floor、Min、Max、Sin、Cos、Tan、ASin、ACos、ATan、Sinh、Cosh、Tanh
关系运算: >、<、≥、≤、==、!= 比较布尔运算结果
垂直单位: 幅值：线性、dB、dBm 相位：度、弧度、群时延 IRE 和 mV 单位
窗口函数: 矩形、Hamming、Hanning、Kaiser-Bessel、Blackman-Harris、Gaussian、Flattop2、Tek Exponential
使用数学插件接口定制函数: 提供了一个接口，允许用户在 MATLAB 或 Visual Studio 中创建自定义数学函数

调色板: 正常、绿色、灰色、温度、光谱和用户定义

格式: YT、XY、XYZ

显示器分辨率: 1024 水平 × 768 垂直像素 (XGA)

显示器类型: 307.3 mm (12.1 in.) 液晶动态矩阵彩色显示器

水平格数: 10

垂直格数: 10

波形样式: 矢量、点状、可变余晖、无限余晖

操作系统: Microsoft Windows 10 Enterprise IoT Edition

CPU: Intel i7-7700 处理器，四核，4.2 GHz

系统内存: 16 GB

固态硬盘: 可移动硬盘，512 GB 容量

CD/DVD 驱动器: 前面板 CD-R/W、DVD-R 驱动器

辅助输入: 前面板。参见触发规范

辅助输出: 后面板。BNC 连接器，0 - 3 V；默认输出是 A 事件触发，低电平为真

探头校准输出: 前面板。BNC 连接器，对探头 DC 校准为 ± 10 V DC（只在探头校准过程中才提供信号）

快速边沿输出: 前面板。SMA 连接器提供了快速边沿信号。1 kHz±20%；810 mV（基准至顶部）±20%（≥10 kΩ 负载）；440 mV ±20%（50 Ω 负载）

恢复的时钟输出: 前面板。SMA 连接器，≤1.25 Gb/s，在 1.25 Gb/s 时输出摆幅 ≥130 mVp-p (50 Ω)。需要选项 ST6G 或选项 MTH 才能启用

恢复的数据输出: 前面板。SMA 连接器，≤1.25 Gb/s，在 1.25 Gb/s 时 1010 重复码型的输出摆幅 200 mV (50 Ω)。需要选项 ST6G 或选项 MTH 才能启用

USB 接口

前面板：两个 USB 2.0 端口。可以连接 USB 键盘、鼠标或存储设备

后面板：四个 USB 端口，两个 USB 3.0。可以连接 USB 键盘、鼠标或存储设备

LXI web 界面 (LAN eXtensions for instrumentation): 类别：LXI Class C; 版本: 1.3

音频输入/输出: 后面板。微型耳机插孔，用于立体声麦克风输入和立体声线路输出

外部参考输入: 后面板。BNC 连接器；使时基系统可以锁相到外部 10/100 MHz 参考源。为高度稳定的时钟或追踪模式进行了优化（通过软件开关）

GPIB 接口: 后面板。IEEE 488.2 标准端接口

键盘端口: 后面板。兼容 PS/2

LAN 端口: 后面板。RJ-45 连接器，支持 10BASE-T、100BASE-T 和 1000BASE-T

鼠标端口: 后面板。兼容 PS/2

eSATA 端口: 后面板。为 eSATA 存储器提供的外部 SATA 接口

功率: 100 至 240 VRMS，±10%，50/60 Hz；115 VRMS ±10%，<870 W，400 Hz；CAT II，<1100 VA 典型值

视频输出端口

连接显示示波器画面，包括外部监视器或投影仪上的实时波形。还可以使用这些端口在外部监视器上显示一级 Windows® 桌面。

另外，可以把端口配置成显示辅助 Windows® 桌面（也称为扩展桌面或双监视器显示）

VGA 和 DVI-D 连接器。

串行端口: 后面板。两个 DB-9 COM 端口

时基参考输出: BNC 连接器；提供内部 10 MHz 参考振荡器的 TTL 兼容输出

尺寸

	毫米	英寸
高度	298	11.74
宽度	451	17.75
厚度	489.97	19.29

机架安装配置

	毫米	英寸
高度	311	12.25
宽度	480.1	18.9
深（从机架安装耳到仪器背面）	546.1	21.5

重量

	公斤	磅
净重	24	53
毛重	34	67

机架安装重量

	公斤	磅
净重	22	59
套件	2.7	6

要求的冷却间隙

	毫米	英寸
顶部	0	0
底部	0	0
左侧	76	3
右侧	76	3
前面	0	0
后面	0	0

温度

工作状态: 5 °C 至 +45 °C
非工作状态: –20 °C - +60 °C

湿度

工作状态: 在不高于 32 °C 时，相对湿度 (RH) 为 8% 到 80%; 在 +32℃ 到 +45 ℃ 时；限定为 29.4℃ 湿球温度计
非工作状态: 相对湿度 (RH) 为 5% 到 95%; 在 +32℃ 到 +60 °C 时；限定为 29.4℃ 湿球温度计

海拔高度

工作状态: 3000 m（9843 ft.）
非工作状态: 12000 m（39370 ft.）

法规

电磁兼容性: 2004/108/EC; EN 61326-2-1:2006

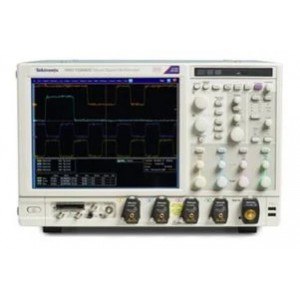

泰克数字荧光示波器DPO71254DX

技术规格

型号概述

垂直系统 – 模拟通道

垂直系统 – 数字通道

水平系统

采集系统 – 模拟通道

采集系统 – 数字通道

Pinpoint® 触发系统

波形分析

显示器系统

计算机系统和外设

输入输出端口

物理特性

环境规格
