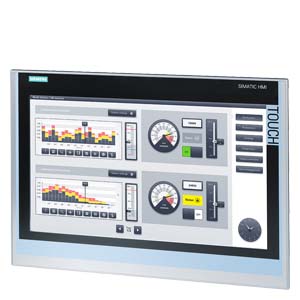

SIMATIC HMI TP1900 精智， 精智面板， 触摸式操作， 19” 宽屏 TFT 显示屏， 一千六百万色， PROFINET 接口， MPI/PROFIBUS-DP 接口， 24MByte 项目组态存储器， WEC 2013， 可项目组态的***低版本 WinCC Comfort V14 SP1 带 HSP |
| 一般信息 |
| 产品类型标志 |
TP1900 Comfort |
| 显示 |
| 显示屏规格 |
TFT |
| 屏幕对角线 |
18.5 in |
| 屏幕宽度 |
409.8 mm |
| 屏幕高度 |
230.4 mm |
| 颜色数量 |
16 777 216 |
| 分辨率（像素） |
| ● 水平图像分辨率 |
1 366 pixel |
| ● 垂直图像分辨率 |
768 pixel |
| 背光灯 |
| ● MTBF 背景照明（温度为 25 °C 时） |
50 000 h |
| ● 可调节背景照明 |
是; 0-100 % |
| 操作元件 |
| 键盘字体 |
| ● 功能按键 |
|
| — 功能按键数量 |
0 |
| — 带 LED 的功能按键数量 |
0 |
| ● 带有 LED 的按键 |
否 |
| ● 系统按键 |
否 |
| ● 数字键盘 |
是; 屏幕键盘 |
| ● 字母数字键盘 |
是; 屏幕键盘 |
| 触摸屏 |
| ● 触摸屏规格 |
是; 模拟式电阻 |
| 过程操作扩展 |
| ● 直接按键（触摸按键作为 S7 输入外围设备） |
40 |
| 安装方式/安装 |
| 安装位置 |
垂直 |
| 可以垂直安装（纵向格式） |
是 |
| 可以横向安装（横向格式） |
是 |
| 无外部通风时的***大允许倾斜角度 |
35° |
| 电源电压 |
| 电源的电压类型 |
DC |
| 额定值 (DC) |
24 V |
| 允许范围，下限 (DC) |
19.2 V |
| 允许范围，上限 (DC) |
28.8 V |
| 输入电流 |
| 耗用电流（额定值） |
1.7 A |
| 接通电流脉冲 I²t |
0.5 A²·s |
| 功率 |
| 接收的有效功率典型值 |
41 W |
| 处理器 |
| 处理器类型 |
X86 |
| 存储器 |
| 闪存 |
是 |
| RAM |
是 |
| 用于用户数据的可用存储器 |
24 Mbyte |
| 输出类型 |
| Info LED |
否 |
| 电源 LED |
否 |
| Error LED |
否 |
| 声音 |
|
| ● 蜂鸣器 |
否 |
| ● 扬声器 |
是 |
| 时间 |
| 时钟 |
| ● 硬件时钟（实时时钟） |
是 |
| ● 软件时钟 |
是 |
| ● 缓存 |
是; 缓冲持续时间典型值为 6 周 |
| ● 可同步 |
是 |
| 接口 |
| 工业以太网接口数量 |
2; 2 个端口（交换机）+ 独立端口 |
| RS 485 接口数量 |
1; RS 422 / 485 接口组合 |
| RS 422 接口数量 |
0; 共同附带 RS 485 |
| RS 232 接口数量 |
0 |
| USB 接口数量 |
2; USB 2.0 |
| 20 mA 接口数量 (TTY) |
0 |
| 并行接口数量 |
0 |
| 其他接口数量 |
0 |
| SD 卡插槽数量 |
2 |
| 带软件接口 |
否 |
| 工业以太网 |
| ● 工业以太网状态 LED |
3 |
| ● 集成开关的端口数量 |
2 |
| 协议 |
| PROFINET |
是 |
| PROFINET IO 支持的协议 |
是 |
| IRT |
是 |
| PROFIBUS |
是 |
| 支持 EtherNet/IP 协议 |
是 |
| MPI |
是 |
| 协议（以太网） |
| ● TCP/IP |
是 |
| ● DHCP |
是 |
| ● SNMP |
是 |
| ● DCP |
是 |
| ● LLDP |
是 |
| 网络属性 |
| ● HTTP |
是 |
| ● HTTPS |
是 |
| ● HTML |
是 |
| ● XML |
是 |
| ● CSS |
是 |
| ● Active X |
是 |
| ● JavaScript |
是 |
| ● Java VM |
否 |
| 冗余模式 |
| 气液冗余 |
| — MRP |
是 |
| 其他协议 |
| ● CAN |
否 |
| ● MODBUS |
是 |
| 报警/诊断/状态信息 |
| 诊断 |
| ● 诊断信息可读 |
是; S7 控制器 |
| EMV |
| 依据 EN 55 011 标准抑制无线电干扰辐射 |
| ● 极限值等级 A 适用于工业领域中的应用 |
是 |
| ● 极限值等级 B 适用于居民区中的应用 |
否 |
| 防护等级和防护类别 |
| IP（正面） |
IP65 |
| IP（背面） |
IP20 |
| NEMA（正面） |
|
| ● 包括类型 4，正面 |
是 |
| ● 包括类型 4x 正面 |
是 |
| 标准、许可、证书 |
| CE 标记 |
是 |
| cULus |
是 |
| RCM（原 C-TICK） |
是 |
| KC 许可 |
是 |
| EAC（原 Gost-R） |
是 |
| 在防爆区域使用 |
| ● ATEX 区域 2 |
是 |
| ● ATEX 区域 22 |
是 |
| ● IECEx 2 区 |
是 |
| ● IECEx 22 区 |
是 |
| ● cULus I 类 1 区 |
否 |
| ● cULus I 类 2 区，2 级 |
是; 在设备铭牌上压印时 |
| ● cULus II 类 2 级 |
否; 准备中 |
| ● FM I 类 2 级 |
是; 在设备铭牌上压印时 |
| ● FM II 类 2 级 |
否; 准备中 |
| 船舶建造许可 |
| ● 德国劳埃德船级社 (GL) |
否 |
| ● 美国船舶检验局 (ABS) |
否 |
| ● 必维国际检验集团 (BV) |
否 |
| ● 挪威船级社 (DNV) |
否 |
| ● 韩国船级社 (KRS) |
否 |
| ● 英国劳氏船级社 (LRS) |
否 |
| ● 日本船级社 (Class NK) |
否 |
| ● 波兰船级社 (PRS) |
否 |
| ● 中国船级社 (CCS) |
否 |
| 环境要求 |
| 适于室内使用 |
是 |
| 适于户外使用 |
否 |
| 运行中的环境温度 |
| 操作（垂直安装） |
| — 垂直安装时的***小值 |
0 °C |
| — 垂直安装时的***大值 |
45 °C |
| 操作（***大倾斜角度） |
| — ***大倾斜角度时的***小值 |
0 °C |
| — ***大倾斜角度时的***大值 |
40 °C |
| 操作（垂直安装，纵向格式） |
| — 垂直安装时的***小值 |
0 °C |
| — 垂直安装时的***大值 |
40 °C |
| 操作（***大倾斜角度，纵向格式） |
| — ***大倾斜角度时的***小值 |
0 °C |
| — ***大倾斜角度时的***大值 |
35 °C |
| 运输/储存时的环境温度 |
| ● ***小值 |
-20 °C |
| ● ***大值 |
60 °C |
| 相对空气湿度 |
| ● 操作，***大值 |
90 %; 无凝结 |
| 操作系统 |
| 专有 |
否 |
| 预安装的操作系统 |
| ● Windows CE |
是; Windows Embedded Compact 2013 |
| 项目组态 / 标题 |
| 消息显示 |
是 |
| 报文系统（包括缓冲器和应答器） |
是 |
| 过程值显示（输出） |
是 |
| 可规定过程值（输入） |
是 |
| 方案管理 |
是 |
| 组态软件 |
| ● STEP 7 Basic (TIA Portal) |
否 |
| ● STEP 7 Professional (TIA Portal) |
否 |
| ● WinCC flexible Compact |
否 |
| ● WinCC flexible Standard |
否 |
| ● WinCC flexible Advanced |
否 |
| ● WinCC Basic (TIA Portal) |
否 |
| ● WinCC Comfort (TIA Portal) |
是; V14 SP1 HSP 及以上版本 |
| ● WinCC Advanced (TIA Portal) |
是; V14 SP1 HSP 及以上版本 |
| ● WinCC Professional (TIA Portal) |
是; V14 SP1 HSP 及以上版本 |
| 语言 |
| 在线语言 |
| ● 联机/运行时间语言数量 |
32 |
| 语言 |
| ● 每个项目的语言 |
32 |
