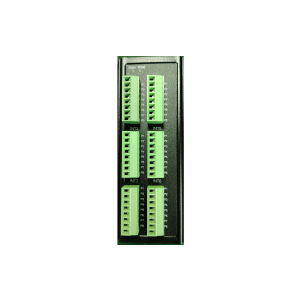

6路工业级RS485隔离中继器
概述：
本产品是一款RS485现场总线中继器，符合RS485协议标准，6路独立总线电接口，每路RS485含进和出电口，数据全透明传输，自动切换数据方向,速率自适应，支持全部RS485总线速率。该产品能够延长RS485总线的传输距离，具有光电隔离、减少干扰等性能。
本产品为工业级设计，具有宽电源DC（12-36V）输入，电源冗余和隔离�；�，IP40防护等级，波浪纹铝制加强机壳，35mmDIN导轨安装，-40~85℃工作温度范围等优点，能满足各种工业现场的使用要求。
n 6路独立RS485，每路RS485含进和出电口
n 每个电口采用独立电源模块供电,同时采用光电隔离技术，防止干扰
n 总线速率：0~4MBit/s，透明传输，速率自适应
n 支持点对点拓扑结构
n 提供2个LED状态电源指示灯
n DC24V 冗余电源，隔离电压1500V,1A电流保护（短路保护，）支持反接保护功能
n 波纹式高强度金属外壳，IP40防护等级, DIN35mm工业卡轨安装
l 接口类型：工业8PIIN端子
l 通信速率：0~4MBit/s，速率自适应
l 信号延时（电口）：100ns
l 6路独立电口，1500W防雷保护功能，自恢复过流�；すδ�
l 本机不带终端电阻，请按需要外接
l 双电源冗余输入，DC12V-36V值，典型值DC24V，隔离电压1500V,1A电流�；�(电流短路�；�)，反接�；すδ�
l 工作电流典型值160mA@24V
l 操作温度：
标准类型：0 ~ 70 °C
宽温类型：-40 ~ 85 °C
操作湿度：5 ~ 95% RH
l 存放温度： -40 ~ 85 °C
机械特性：
l 外形尺寸：138mm×106mm×54mm
l 外壳：IP40防护等级,铝制加强机壳
l 安装方式： 35mmDIN导轨安装
l 净重：900g
符合标准：
l EMI：EN55022 1998, Class A
l EN61000-4-2 (ESD), Criteria B, Level 4
l EN61000-4-3 (RS), Criteria A, Level 2
l EN61000-4-4 (EFT), Criteria B, Level 4
l EN61000-4-5 (Surge), Criteria B, Level 2
l EN61000-4-6 (CS), Criteria B, Level 2
l En61000-4-8 (PFMF), Criteria A, Level 3
l IEC60068-2-27
l EN50121-4
l Freefall：IEC 60068-2-32
应用范围：
工业机器人、电力、交通、能源、厂矿、监控及工业控制等领域。
应用拓扑结构
本产品支持：点对点通讯拓扑结构。点对点通讯可以连接两个RS485总线网段；每路电接口进出为全对等关系，不分主从。
