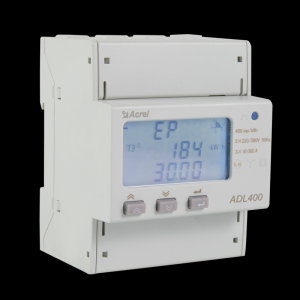

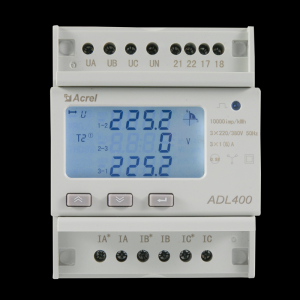

双向智能电能表即能够同时计量用电量和发电量的电能表，功率和电能都具有方向性。从用电的角度看，耗电算为正功率或正电能，发电算为负功率或负电能。双向电表可实现电能的正、反向分开计量、分开存储、分开显示，同时可通过电表配有标准RS485通信接口，实现数据的远传。三相导轨式电能表是针对商业建筑、市政楼宇、工业自动化、居民用电等低压用电系统所开发的一款高性价比的电力监控仪表。通过RS-485通信方式与上位机实现数据交换，可实现智能化的电能管理。

一、特点

电能计量：有功电能计量（正、反向）；无功电能计量（正、反向）；A、B、C 分相正向有功电能

电量测量：三相电压、电流、功率因数、频率、有功功 率、无功功率、视在功率

谐波测量：2~31 次谐波电压电流

LCD 显示：12 位段式 LCD 显示、背光显示

按键编程：3 按键可编程通信、变比等参数

脉冲输出：有功脉冲输出

复费率：支持 4 个时区、2 个时段表、 14 个日时段、4 个费率,极值需量及发生时间，上 48 月、上 90 日历史冻结数据

日期、时间（选配功能）

通讯功能：RS485 接口， 同时支持 Modbus、DL/T645　　

二、技术参数

三、外形尺寸

图 1 直接接入

图 2 经互感器接入

　　注：直接接入的接线力矩应该在 3-4N·m，经互感器接入的接线力矩应该在 1.5-2N·m。

四、接线图

三相四线直接接入（N 或 N’选接一个也可使用）

三相四线经互感器接入

三相三线经互感器接入

五、注意事项

双向计量智能电表，仪表 RS485 通信接口支持 MODBUS-RTU 通信协议，通信口波特率可在 1200bps、2400 bps、4800 bps、9600bps 和 19200 bps 之间设置，校验位为无校验。 仪表的 RS485 通信口要求使用屏蔽双绞线连接，布线时要考虑整个网络的布局：如通 信线缆的长度、走向、上位机的位置、网络末端的匹配电阻、通信转换器、网络可扩展性、 网络覆盖范围、环境的电磁干扰情况等因素，都要综合考虑。

注：

1、 在布线工程上要严格按要求施工；

2、 对于暂时不需要通信的仪表都要将他们连接到 RS-485 网络上，以便于诊断和测试；

3、 进行 RS-485 电缆连接时，尽量使用双色双绞线，所有的 485 通信口“A”端接同 一种颜色，“B”端接另一种颜色。

4、 RS-485 总线(从上位机通信口开始到任一被连接的仪表终端通信口)长不超过 1200 米。

仪表支持 MODBUS-RTU 协议，DL/T645-2007 规约，DL/T645-1997 规约，DL/T698.45-2017 协议
