1、概述

新型电力负荷管理系统终端通过分钟级的数据采集、分析、处理，实现客户负荷**监测和负荷**控制，让供电公司可以提前研判有序用电执行情况，保障有序用电执行效果。通过企业重点用能回路的接入，提供全面的用能管理及友好界面，让用户了解整个用电过程及详细用电分布及负荷属性。根据有序用电指令，在用电高峰时段，用户可以针对自身用电分布关闭部分可临时中断负荷，实现对生产秩序的不影响或***低限度影响。

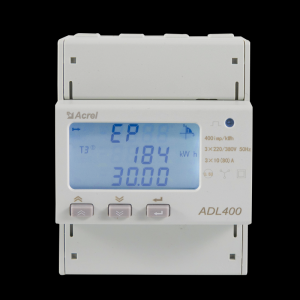

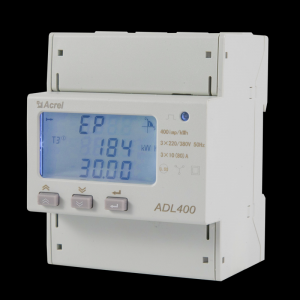

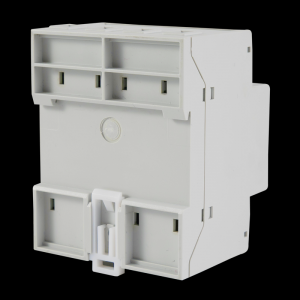

安科瑞ADL系列电力负荷管理终端，是主要针对电力系统，工矿企业，公用设施的电能统计、管理需求而设计的一款智能仪表，产品具有精度高、体积小、安装方便等优点。集成常见电力参数测量及电能计量及考核管理，提供上 48 月的各类电能数据统计。具有 2~31 次分次谐波与总谐波含量检测。带有 RS485 通信接口，可选用 MODBUS-RTU 或 DL/T645 协议。该电力仪表可广泛应用于各种控制系统，SCADA 系统和能源管理系统中。产品符合企业标准《导轨式安装电能表企业标准》的要求。ADL系列导轨式电能表有ADL400,ADL200。

2、型号说明

3、功能列表

4、技术参数

5、安科瑞ADL系列电力负荷管理终端外形尺寸

6、接线与安装

6.1电压电流接线示意图

6.2通讯、脉冲端子接线示意图

7 主要功能特点

7.1 测量功能

能测量全电力参数包括电压 U、电流 I、有功功率 P、无功功率 Q、视在功率 S、功率因数 PF、频率、31 次分次谐波及总谐波含量。其中电压 U 保留 1 位小数，频率 F 保留 2 位小数，电流 I 保留 2 位小数，功率 P 保留 3 位小数。

如：U = 220.1V，F = 49.98Hz, I = 1.99A，P = 0.439kW

7.2 计量功能

能计量当前组合有功电能，正向有功电能，反向有功电能，正向无功电能，反向无功电能。

7.3 分时功能

两套时段表，一年可以分为 4 个时区，每套时段表可设 14 个日时段，4 个费率(F1、F2、F3、F4 即尖峰平谷) 。分时计费的基本思想就是把电能作为一种商品，利用经济杠杆，用电高峰期电价高，低谷时电价低，以便削峰填谷，改善用电质量，提高综合经济效益。

8. 终端安装要求

8.1. 原则上终端应安装在计量柜内、开关柜或配电箱内。若计量柜、开关柜或配电箱不具备安装条件，可配置计量表箱，采用挂墙安装或挂杆安装。

8.2. 对于需控制低压总开关的场景，终端设备电源宜选择在低压总开关电源侧。对于不需要控制低压总开关的场景，终端设备电源宜选择在低压总开关负荷侧。

8.3. 对于高供低计计量方式，或低压侧已安装参考表的场景，终端设备可在高供低计计量装置或低压参考表的计量接线盒引出工作电源。
