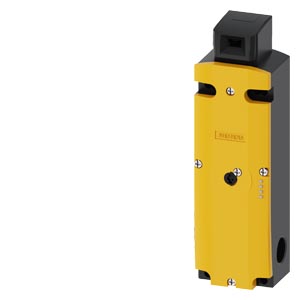

安全行程开关 带有闭合装置 合型力 1300 N 5 个接近方向 弹簧锁定 前辅助释放 磁电压 24 V DC 监视执行器 2NC/1NO 监视磁铁 2NC/1NO LED 指示灯，黄/绿 供货时无执行器。 执行器 3SE5000-0AV。 需单独订购 |
| 产品品牌名称 |
SIRIUS |
| 产品名称 |
机械式安全开关 |
| 产品的规格 |
带有分开的操纵器和闭合保护 |
| 产品类型名称 |
3SE5 |
| 生产商产品编号 可选择的操控器的 |
3SE5000-0AV01 标准执行器、3SE5000-0AV02 垂直安装执行器、3SE5000-0AV03横向安装执行器、3SE5000-0AV04 左侧半径执行器、3SE5000-0AV05通用执行器、3SE5000-0AV06 右侧半径执行器、3SE5000-0AV07重型执行器、3SE5000-0AW42 垂直安装执行器，带不锈钢衬套、3SE5000-0AW43横向安装执行器，带不锈钢衬套、3SE5000-0AW51 不锈钢执行器、3SE5000-0AW52垂直安装的不锈钢执行器、3SE5000-0AW53 横向安装的不锈钢执行器 |
| 应用适宜性 安全 |
是 |
| 综合技术数据 |
| 产品功能 强行开启 |
是 |
| 合型力 |
1 300 N |
| ● 符合 DIN EN ISO 14119 |
1 000 N |
| 绝缘电压 测定值 |
250 V |
| 污染程度 |
级别3 |
| 抗冲击电压能力 测定值 |
4 kV |
| 防护等级 IP |
IP66/IP67 |
| 耐冲击性 |
30g / 11 ms |
| ● 符合 IEC 60068-2-27 |
30g / 11 ms |
| 抗震强度 |
0.35 mm / 5g |
| ● 符合 IEC 60068-2-6 |
0.35 mm / 5g |
| 机械式使用寿命（转换周期） 典型 |
1 000 000 |
| 热电流 |
10 A |
| 材料 外壳的 开关头的 |
塑料 |
| 参考标示 符合 IEC 81346-2:2009 |
B |
| 持续电流 电路保护开关C特性的 |
1 A; 可应对小于 400 A 的短路电流 |
| 持续电流 DIAZED熔断器熔丝 灵敏的 |
10 A; 可应对小于 400 A 的短路电流 |
| 持续电流 gG DIAZED 熔断器熔丝的 |
6 A; 可应对小于 400 A 的短路电流 |
| 重复精度 |
0.05 mm |
| RoHS 指令（日期） |
10/01/2011 |
| ***小驱动力 沿驱动方向 |
30 N |
| 传感器的长度 |
185 mm |
| 传感器宽度 |
54 mm |
| 环境条件 |
| 环境温度 |
|
| ● 运行期间 |
-25 ... +60 °C |
| ● 存放期间 |
-40 ... +80 °C |
| 对于粉尘的防爆保护类别 |
无 |
| 消耗的有效功率 电磁线圈的 |
3.5 W |
| 工作电流 AC-15 时 |
|
| ● 24 V 时 测定值 |
6 A |
| ● 120 V 时 测定值 |
6 A |
| ● 240 V 时 测定值 |
3 A |
| 工作电流 DC-13 时 |
|
| ● 24 V 时 测定值 |
3 A |
| ● 125 V 时 测定值 |
0.55 A |
| ● 250 V 时 测定值 |
0.27 A |
| 箱体 |
| 外壳的制造类型 |
特殊制造类型 |
| 材料 外壳的 |
塑料 |
| 壳体规格 符合标准 |
否 |
| 驱动头 |
| 操作元件的结构形式 |
5个起动方向 |
| 开关转换功能的结构形式 |
强制常闭触点 |
| 操作方向的数目 |
5 |
| 换向原理 |
蠕动开关元件 |
| 开关触点数量 安全型 |
4 |
| 进线管的规格 |
3x (M20 x 1.5) |
| 锁紧装置的结构形式 |
弹簧弹力联锁的(稳流原理)，带有辅助去联锁 |
| 装入/固定/外廓尺寸 |
| 装入位置 |
任意的 |
| 紧固类型 |
螺栓固定 |
| 接口/ 接线端子 |
| 电气连接规格 |
螺栓连接 |
| 可连接的导线截面类型 |
|
| ● 单芯线的 |
1x (0.5 ... 1.5 mm²), 2x (0.5 ... 0.75 mm²) |
| ● 细芯线的 带有电缆末端加工 |
1x (0.5 ... 1.5 mm²), 2x (0.5 ... 0.75 mm²) |
| ● 在 AWG 导线处 单芯线的 |
1x (20 ... 16), 2x (20 ... 18) |
| ● 在 AWG 导线处 多芯线 |
1x (20 ... 16), 2x (20 ... 18) |
| 供电电压 |
| 电压类型 电源电压 选配的 LED 指示器 |
DC |
| 供电电压 |
|
| ● LED的 |
24 V |
| 供电电压 电磁线圈的 |
24 V |
| 接口规格 用于安全保险的的通讯 |
无 |
| 通信/协议 |
| 接口规格 |
无 |
| 安全 |
| B10 值 需求率较高 符合 SN 31920 |
1 000 000 |
| 引起危险的�；收媳壤� 需求率较高 符合 SN 31920 |
20 % |
