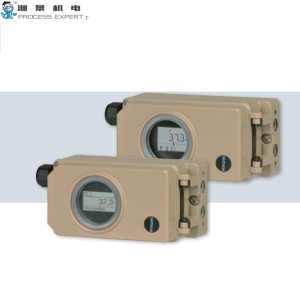

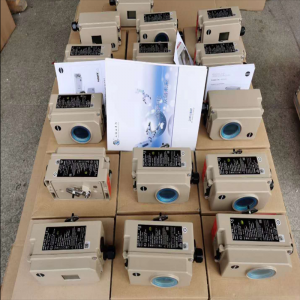

国产阀门配Samson萨姆森3730数字式阀门定位器整套出售

       工作原理



　　3730-2/3型数字式电气阀门定位器装配到气动控制阀。阀门定位器接受控制系统或控制器输出的电动控制信号，按预先设置关系辅助气动执行机构调整阀位并实现准确定位。阀门定位器将输入控制信号(给定参数w)和控制阀位行程或旋转角(被调参数x)反馈量进行比较、处理，进而输出相应的气动控制信号(输出参数y)给气动执行机构。



　　3730-2/3型数字式电气阀门定位器主要由带微处理器(5)的电子单元、模拟的电气转换器和输出气动放大器以及电子阀位传感器系统(2)组成。



　　当输入控制信号变化或有阀位偏差，则对气动执行机构加压或泄压。若需要，可调整输出气量改善信号压力作用，还可由软件设置输出信号压力限制值1.4、2.4或3.7巴 。带有固定设定值的气量定值器(9)可保持- -恒定气量排空，用于阀门定位器壳内正压吹扫和优化气动放大器输出容量。由气源压力定值器(8)向电气转换器(6)的提供恒定压力的气源，且不受外部气源压力变化影响。



　　萨姆森3730阀门定位器特点：



　　1、易于装配到带SAMSON直接集成安装连接口、NAMUR凸缘的直行程或角行程气动执行机构，以及控制阀带符合IEC60534-6-1标准的杆型支架上，或者符合VDI/VDE3845标准的角行程气动执行机构



　　2、任意的安装位置



　　3、简单的单旋钮按键，菜单调用操作



　　4、LCD显示在任何安装位置可选择读数方向，便于读数



　　5、可由PC机使用TROVIS-VIEW软件经SSP串行接口进行组态



　　6、可变的自动启动具有4种不同的初始化模式



　　7、预置参数－只需调整偏离标准的数值



　　8、已校准的行程传感器不受机械传动机构磨损的影响9、在紧急情况，同时生产现场不允许控制阀进行全行程动作时，使用“Sub"初始化模式（在线更换法）对阀门定位器进行替换后的启动?



　　 萨姆森3730阀门定位器安装注意：



　　1、将其按在3277型萨姆森执行器。行程由7，51515/30mm几种。安装前，抬起定位器杠杆，使跟随螺钉固定在执行器杆上。



　　2、确定控制阀从全关至全开位置的Zda行程



　　3、选择与Zda行程范围线匹配的梢钉位置，紧固在定位器上。



　　4、梢钉位置选择，见盖盘上的目录。



　　5、当阀门行程在50%时，旋紧指示***至阀杆上，使其指示在中间位置。



　　6、确定杠杆可以移动



　　7、气路连接：把各管线旋紧至阀门所带配件上。?
