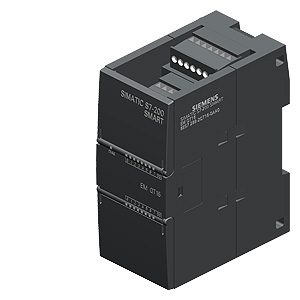

SIMATIC S7-200 SMART， 数字输出 EM DT16， 16 个数字输出端，24VDC，晶体管 0.75 A |
| 一般信息 |
| 产品类型标志 |
SM DT16，DQ 16x24 VDC/0.75 A |
| 电源电压 |
| 额定值 (DC) |
24 V |
| 允许范围，下限 (DC) |
20.4 V |
| 允许范围，上限 (DC) |
28.8 V |
| 输入电流 |
| 来自背板总线 DC 5 V，典型值 |
135 mA |
| 数字输入 |
| 数字输入端数量 |
0 |
| 数字输出 |
| 数字输出端数量 |
16 |
| ● 在组件中 |
4 |
| M 开关 |
否 |
| P 开关 |
是 |
| 短路保护 |
否 |
| 控制数字输入 |
是 |
| 输出端的通断能力 |
| ● 电阻负载时的***大值 |
0.75 A |
| ● 照明负载时的***大值 |
5 W |
| 输出电压 |
| ● 额定值 (DC) |
24 V |
| ● 对于信号“0”的***大值 |
0.1 V |
| ● 对于信号 “1”，***小值 |
DC 20 V |
| 输出电流 |
| ● 对于信号“1”的额定值 |
0.75 A |
| ● 针对信号“1”的允许范围，***大值 |
0.75 A |
| ● 针对信号“1”的允许范围 0 至 40 ℃，***大值 |
750 mA |
| ● 针对信号“0”的剩余电流，***大值 |
10 µA |
| 电阻负载时的输出延迟 |
| ● 从 “0” 到“1”，***大值 |
50 µs |
| ● 从 ”1” 到“0”，***大值 |
200 µs |
| 导线长度 |
| ● 屏蔽，***大值 |
500 m |
| ● 未屏蔽，***大值 |
150 m |
| 报警/诊断/状态信息 |
| 诊断显示 LED |
| ● 用于输出端状态 |
是 |
| 电位隔离 |
| 数字输出电位隔离 |
| ● 在通道之间 |
是; 光电耦合器 |
| 绝缘 |
| 绝缘测试，使用 |
500V AC 持续 1 分钟 |
| EMV |
| 针对通过高频场引起的导线干扰量的抗干扰能力 |
| ● 针对高频馈电的抗干扰性，符合 IEC 61000-4-6 |
是; 10 V，150 kHz 到 80 MHz（根据 IEC 61000-4-6） |
| ● 针对高频射线的抗干扰性，符合 IEC 61000-4-6 |
是; 10 V/m，附带 80 % 调幅 1 kHz |
| — 9 kHz ... 80 MHz 范围内在 80% 的 1KHz 调幅下的试验电压 |
10 V |
| 依据 EN 55 011 标准抑制无线电干扰辐射 |
| ● 无线电辐射干扰 |
发射干扰符合 EN 50081-2，依据 EN 55011 检测，等级 A，组 1 |
| ● 极限值等级 A 适用于工业领域中的应用 |
是; EN 61000-6-4，发射干扰：在工业领域中使用。 |
| 防护等级和防护类别 |
| 防护等级 IP |
IP20 |
| 标准、许可、证书 |
| CE 标记 |
是; CE 标识 / 欧盟一致性声明 |
| 环境要求 |
| 露天情况下 |
| ● ***大落差 |
0.3 m |
| 运行中的环境温度 |
| ● ***小值 |
0 °C |
| ● ***大值 |
55 °C |
| ● 水平安装，***小值 |
0 °C |
| ● 水平安装，***大值 |
55 °C |
| ● 垂直安装，***小值 |
0 °C |
| ● 垂直安装，***大值 |
45 °C |
| 运输/储存时的环境温度 |
| ● ***小值 |
-40 °C |
| ● ***大值 |
70 °C |
| 相对空气湿度 |
| ● 25 °C 时无冷凝运行，***大值 |
95 % |
| 尺寸 |
| 宽度 |
45 mm |
| 高度 |
100 mm |
| 深度 |
81 mm |
| 重量 |
| 重量，约 |
186 g |
