技术数据

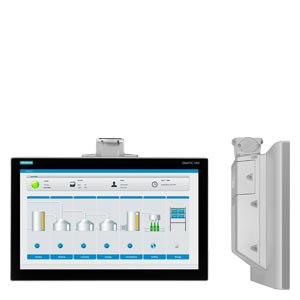

		SIMATIC HMI TP2200 Comfort Pro， 用于支撑臂（无法扩展的， 上法兰）， 精智面板，触摸式操作， 22” 宽屏 TFT 显示屏， 一千六百万色， PROFINET 接口， MPI/PROFIBUS-DP 接口， 24 MB 项目组态存储器， WEC 2013，可项目组态的***低版本 WinCC Comfort V14 SP1 带 HSP
一般信息
产品类型标志		TP2200 Comfort PRO
显示
显示屏规格		TFT
屏幕对角线		21.5 in
屏幕宽度		475.2 mm
屏幕高度		267.3 mm
颜色数量		16 777 216
分辨率（像素）
● 水平图像分辨率		1 920 pixel
● 垂直图像分辨率		1 080 pixel
背光灯
● MTBF 背景照明（温度为 25 °C 时）		30 000 h
● 可调节背景照明		是; 0-100 %
操作元件
键盘字体
● 功能按键
— 功能按键数量		0
— 带 LED 的功能按键数量		0
● 带有 LED 的按键		否
● 系统按键		否
● 数字键盘		是; 屏幕键盘
● 字母数字键盘		是; 屏幕键盘
触摸屏
● 触摸屏规格		是; 投射电容
过程操作扩展
● 直接按键（触摸按键作为 S7 输入外围设备）		40
安装方式/安装
安装		支撑臂
安装位置		垂直
可以垂直安装（纵向格式）		否
可以横向安装（横向格式）		是
无外部通风时的***大允许倾斜角度		35°
电源电压
电源的电压类型		DC
额定值 (DC)		24 V
允许范围，下限 (DC)		19.2 V
允许范围，上限 (DC)		28.8 V
输入电流
耗用电流（额定值）		1.8 A
接通电流脉冲 I²t		0.5 A²·s
功率
接收的有效功率典型值		44 W
处理器
处理器类型		X86
存储器
闪存		是
RAM		是
用于用户数据的可用存储器		24 Mbyte
输出类型
Info LED		否
电源 LED		否
Error LED		否
声音
● 蜂鸣器		否
● 扬声器		是
