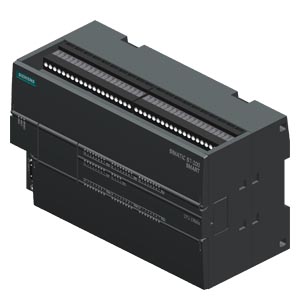

SIMATIC S7-200 SMART，CPU CR60， 紧凑型 CPU，AC/DC/继电器， 机载 I/O： 36 个 24V DC 数字输入；24 个 2A 继电器数字输出； 电源：交流 47-63Hz 时 85-264V AC， 程序存储器/数据存储器 20 KB |
| 一般信息 |
| 产品类型标志 |
CPU CR60 AC/DC/继电器 |
| 附带程序包的 |
| ● 工程系统 |
STEP 7 Micro/WIN SMART |
| 安装方式/安装 |
| 导轨安装 |
是; 标准导轨 |
| 电源电压 |
| 额定值 (AC) |
|
| ● AC 120 V |
是 |
| ● AC 230 V |
是 |
| 允许范围，下限 (AC) |
85 V |
| 允许范围，上限 (AC) |
264 V |
| 电源频率 |
| ● 允许范围，下限 |
47 Hz |
| ● 允许范围，上限 |
63 Hz |
| 输入电流 |
| 耗用电流（额定值） |
160 mA; AC 240 V 时 |
| 耗用电流，***大值 |
280 mA; AC 120 V 时 |
| 接通电流，***大值 |
7.3 A; 264 V 时 |
| 输出电流 |
| 电流输出，***大值 |
300 mA; 24 V DC 传感器电源 |
| 功率损失 |
| 功率损失，***大值 |
20 W |
| 存储器 |
| 存储器类型 |
DDR |
| 闪存 |
是 |
| RAM |
是 |
| 用于用户数据的可用存储器 |
8 kbyte |
| 存储器大小 |
12 kbyte; 程序存储器 |
| 微型存储卡 |
是; microSDHC 卡（可选） |
| CPU-处理时间 |
| 对于位运算，典型值 |
150 ns; / 说明 |
| 对于字运算，典型值 |
1.2 µs; / 说明 |
| 对于浮点运算，典型值 |
3.6 µs; / 说明 |
| 地址范围 |
| 外设地址范围 |
| ● 输入端 |
32 byte; 数字量输入 |
| ● 输出端 |
32 byte; 数字量输出 |
| 时间 |
| 时钟 |
| ● 类型 |
硬件时钟，未缓冲 |
| ● 硬件时钟（实时时钟） |
是 |
| ● 缓冲持续时间 |
7 d |
| ● 每日偏差，***大值 |
4 s; 25 °C 时在 120s/月范围内 |
| 数字输入 |
| 数字输入端数量 |
36 |
| 输入电压 |
| ● 输入电压类型 |
DC |
| ● 额定值 (DC) |
24 V |
| ● 对于信号“0” |
< 5 V DC |
| ● 对于信号“1” |
+15 至 +30 V |
| 输入电流 |
| ● 对于信号“1”，典型值 |
4 mA |
| 导线长度 |
| ● 屏蔽，***大值 |
500 m; 50 m 屏蔽，HSC 输入端 |
| ● 未屏蔽，***大值 |
300 m |
| 数字输出 |
| 数字输出端数量 |
24; 继电器 |
| 输出端的通断能力 |
| ● 电阻负载时的***大值 |
2 A |
| ● 照明负载时的***大值 |
30 W; DC 时 30 W，AC 时 200 W |
| 继电器输出端 |
| ● 继电器输出端数量 |
24 |
| 导线长度 |
| ● 屏蔽，***大值 |
500 m |
| ● 未屏蔽，***大值 |
150 m |
| 接口 |
| 工业以太网接口数量 |
1 |
| RS 485 接口数量 |
1 |
| 1. 接口 |
| 接口类型 |
以太网 |
| 电位隔离 |
是; 隔离的变压器，1500V AC |
| 传输速率的自动计算 |
是; 10/100 Mbit/s |
| 自动协商 |
是 |
| 自动交叉 |
是 |
| 物理接口 |
| ● RJ 45（以太网） |
是 |
| 2. 接口 |
| 接口类型 |
RS 485（***大 187.5 Mbps） |
| 协议 |
| PROFINET IO 支持的协议 |
是 |
| PROFIBUS |
否 |
| 协议（以太网） |
| ● TCP/IP |
是 |
| 通信功能 / 标题 |
| S7 通讯 |
| ● 提供支持 |
是 |
| ● 作为服务器 |
是 |
| ● 作为客户端 |
是 |
| 调试功能测试 |
| 强制 |
| ● 强制 |
是 |
| 集成功能 |
| 计数器 |
|
| ● 计数器数量 |
4; 对于单相，100 kHz 时为 4；对于 A/B 相，50 kHz 时为 2 个 |
| PID 调节器 |
是; PID 闭环控制功能：连续控制器输出，二进制控制器输出，自动/手动模式，***多 8 个回路 |
| EMV |
| 抗静态放电干扰的能力 |
| ● 抗静态放电干扰的能力符合 IEC 61000-4-2 |
是 |
| — 空气放电时的试验电压 |
8 kV |
| — 接触放电时的试验电压 |
4 kV |
| 针对高频电磁场的抗干扰能力 |
| ● 针对高频射线的抗干扰性，符合 IEC 61000-4-3 |
是; 10 V/m，80 至 1000 MHz（符合 IEC 61000-4-3）；10 V/m，900 MHz，1.89 GHz,50 % ED（符合 IEC 61000-4-3） |
| 与导线相关的抗干扰能力 |
| ● 电源导线的抗干扰能力符合 IEC 61000-4-4 |
是; 2 kV 符合 IEC 61000-4-4，脉冲 |
| ● 信号导线的抗干扰能力，符合 IEC 61000-4-4 |
是; ±2 kV 符合 IEC 61000-4-4，脉冲 |
| 针对通过高频场引起的导线干扰量的抗干扰能力 |
| ● 针对高频馈电的抗干扰性，符合 IEC 61000-4-6 |
是; 10 V，150 kHz 到 80 MHz（根据 IEC 61000-4-6） |
| 依据 EN 55 011 标准抑制无线电干扰辐射 |
| ● 极限值等级 A 适用于工业领域中的应用 |
是; EN 61000-6-4，发射干扰：在工业领域中使用。 |
| 电缆传导的干扰辐射和电缆传导的干扰 |
| ● 通过电源电缆/交流电电缆的干扰发射 |
EN 61000-6-4，发射干扰：在工业领域中使用。 |
| 防护等级和防护类别 |
| 防护等级 IP |
IP20 |
| 环境要求 |
| 露天情况下 |
| ● ***大落差 |
0.3 m; 五个，在发货包装内 |
| 运行中的环境温度 |
| ● ***小值 |
0 °C |
| ● ***大值 |
55 °C |
| ● 水平安装，***小值 |
0 °C |
| ● 水平安装，***大值 |
55 °C |
| ● 垂直安装，***小值 |
0 °C |
| ● 垂直安装，***大值 |
45 °C |
| 运输/储存时的环境温度 |
| ● ***小值 |
-40 °C |
| ● ***大值 |
70 °C |
| 气压符合 IEC 60068-2-13 标准要求 |
| ● 存放/运输，***小值 |
660 hPa |
| ● 存放/运输，***大值 |
1 080 hPa |
| 参考海平面的运行高度 |
| ● 安装高度，***小值 |
-1 000 m |
| ● 安装高度，***大值 |
2 000 m |
| 相对空气湿度 |
| ● 25 °C 时无冷凝运行，***大值 |
95 % |
| 项目组态 / 标题 |
| 项目组态 / 编程 / 标题 |
| 编程语言 |
| — KOP |
是 |
| — FUP |
是 |
| — AWL |
是 |
| 尺寸 |
| 宽度 |
175 mm |
| 高度 |
81 mm |
| 深度 |
81 mm |
| 重量 |
| 重量，约 |
620 g |
