技术数据

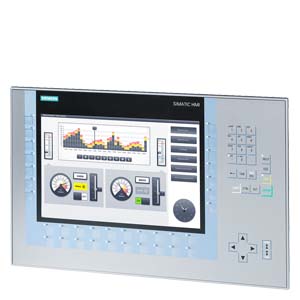

		SIMATIC HMI KP1200 Comfort， 精智面板， 按键操作， 12" 宽屏幕 TFT 显示屏， 一千六百万色， PROFINET 接口， MPI/PROFIBUS-DP 接口， 12MByte 项目组态存储器， Windows CE 6.0， 可项目组态的***低版本 WinCC Comfort 11版
一般信息
产品类型标志		KP1200 Comfort
显示
显示屏规格		TFT
屏幕对角线		12.1 in
屏幕宽度		261.1 mm
屏幕高度		163.2 mm
颜色数量		16 777 216
分辨率（像素）
● 水平图像分辨率		1 280 pixel
● 垂直图像分辨率		800 pixel
背光灯
● MTBF 背景照明（温度为 25 °C 时）		80 000 h
● 可调节背景照明		是; 0-100 %
操作元件
键盘字体
● 功能按键
— 功能按键数量		34
— 带 LED 的功能按键数量		34
● 带有 LED 的按键		是
● 系统按键		是
● 数字键盘		是
● 字母数字键盘		是; 类似于移动电话
触摸屏
● 触摸屏规格		否; 无
过程操作扩展
● DP 直接 LED（LED 作为 S7 输出外设）
— F1...Fx		34
● 直接按键（按键作为 S7 输入外围设备）
— F1...Fx		34
● 直接按键（触摸按键作为 S7 输入外围设备）		0
安装方式/安装
安装位置		垂直
壁板安装/直接安装		否
可以垂直安装（纵向格式）		否
可以横向安装（横向格式）		是
无外部通风时的***大允许倾斜角度		35°
电源电压
电源的电压类型		DC
额定值 (DC)		24 V
允许范围，下限 (DC)		19.2 V
允许范围，上限 (DC)		28.8 V
输入电流
耗用电流（额定值）		0.85 A
接通电流脉冲 I²t		0.5 A²·s
功率
接收的有效功率典型值		20 W
处理器
处理器类型		X86
存储器
闪存		是
RAM		是
用于用户数据的可用存储器		12 Mbyte
输出类型
Info LED		是
电源 LED		否
Error LED		否
声音
● 蜂鸣器		否
● 扬声器		是
